游戏衍生款蝴蝶折叠刀具结构设计

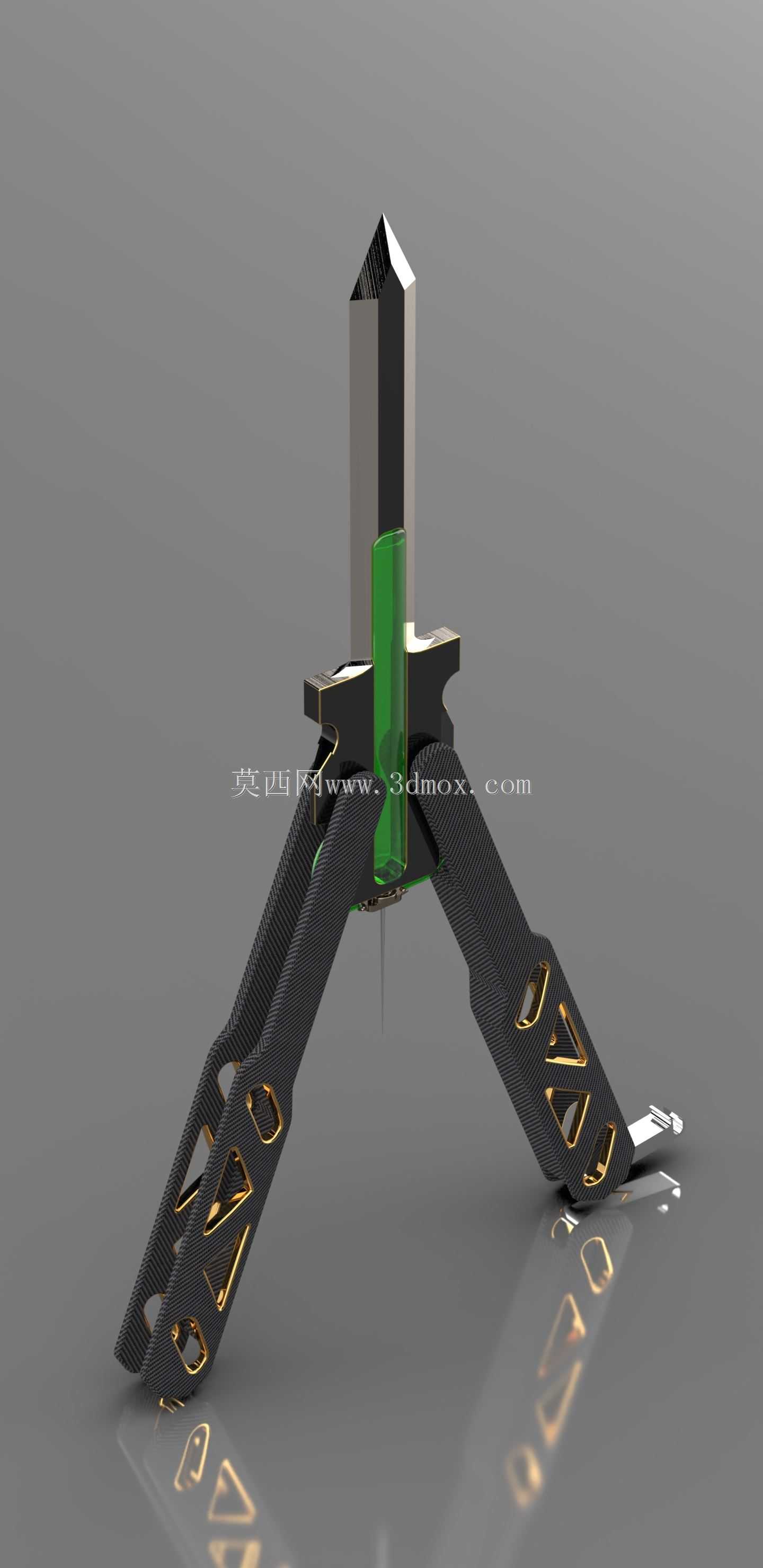

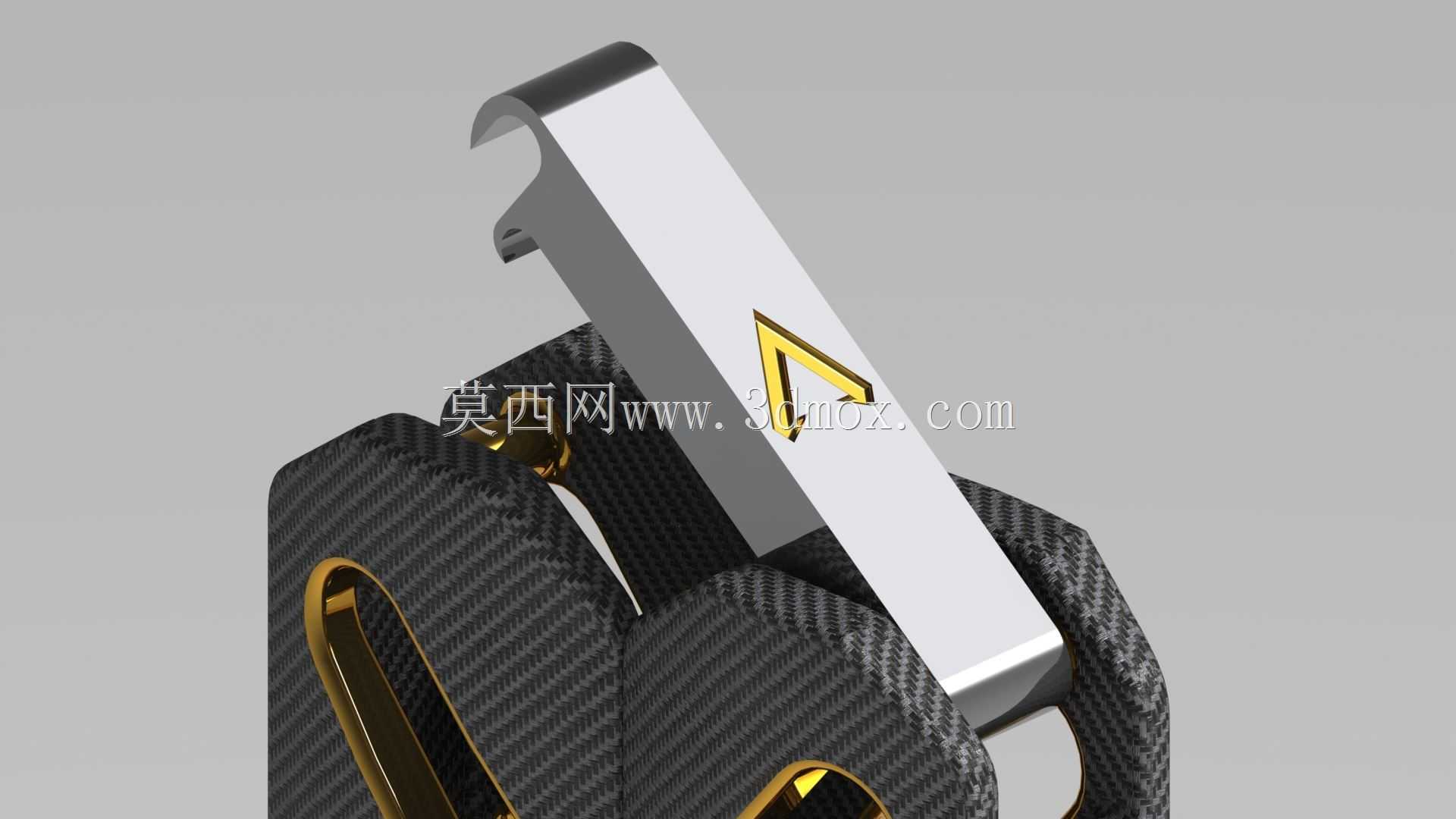

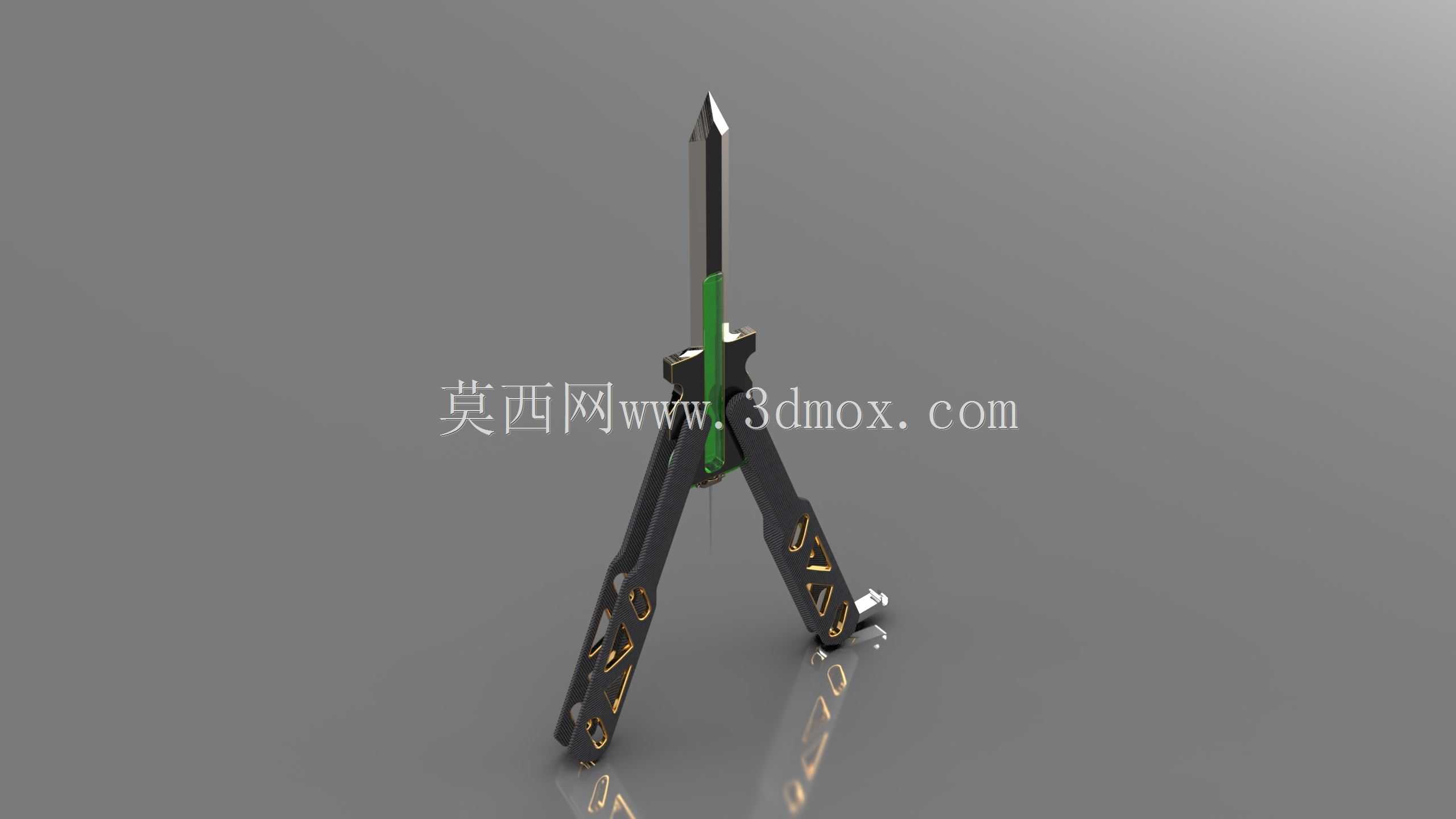

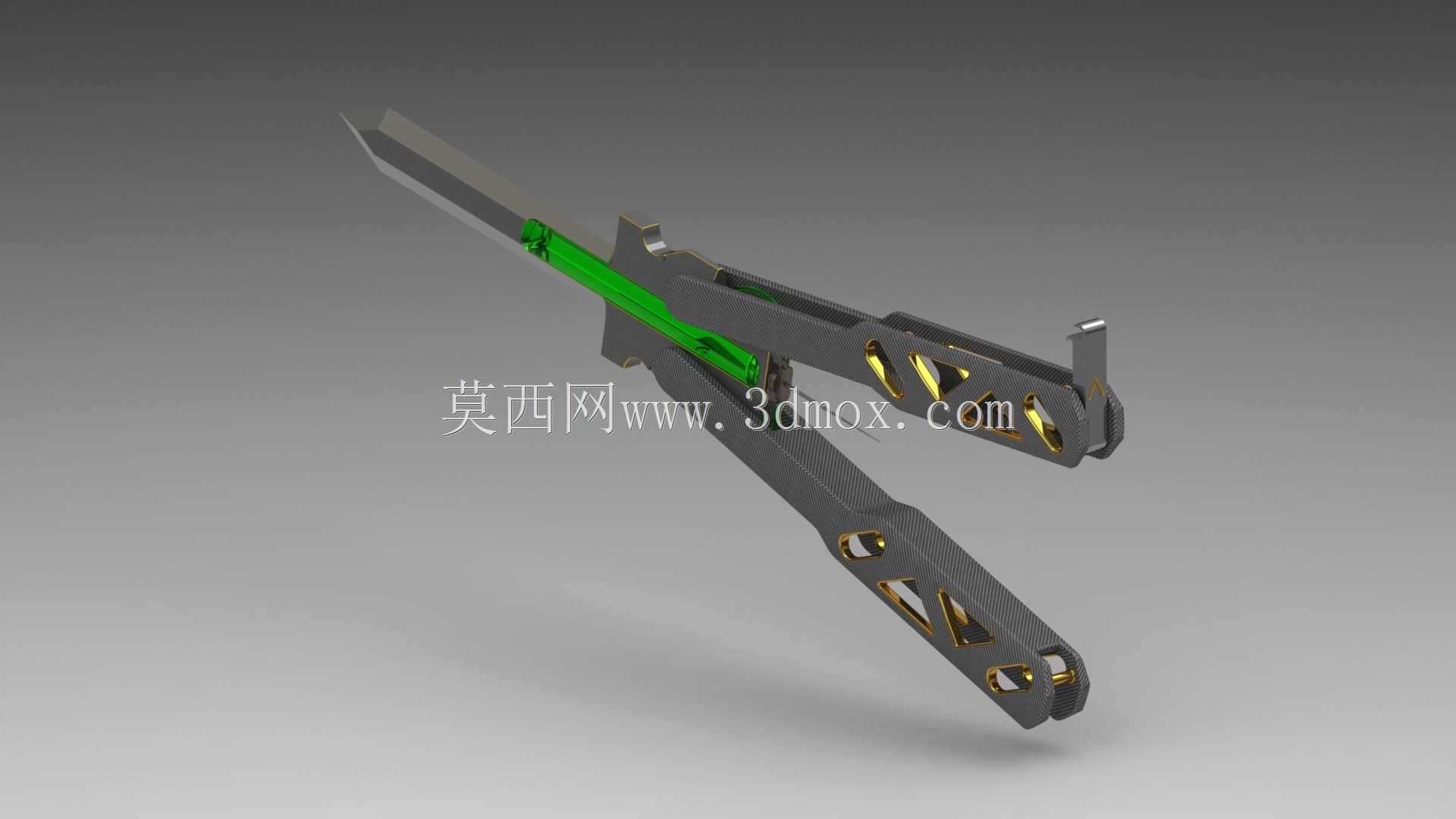

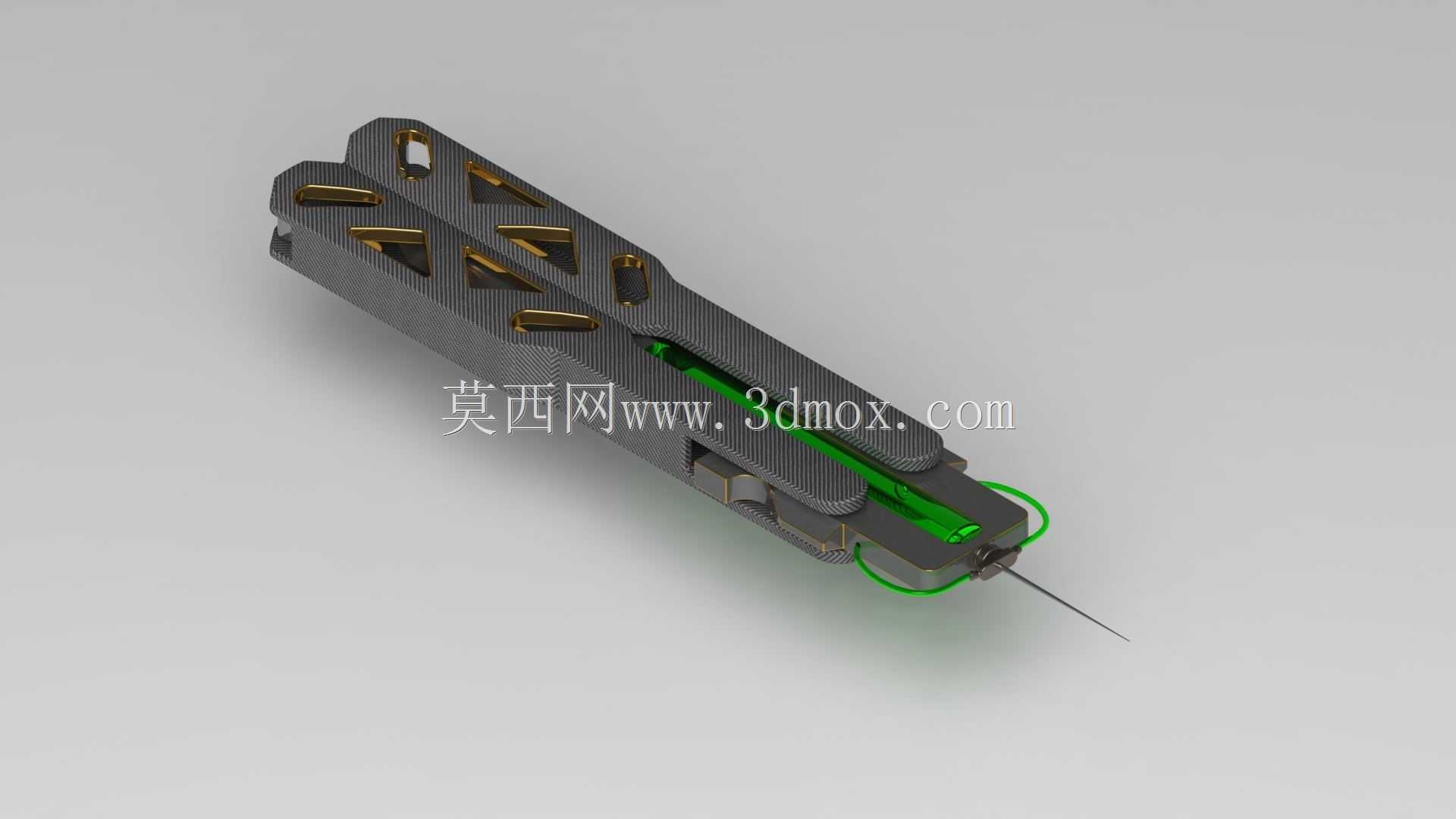

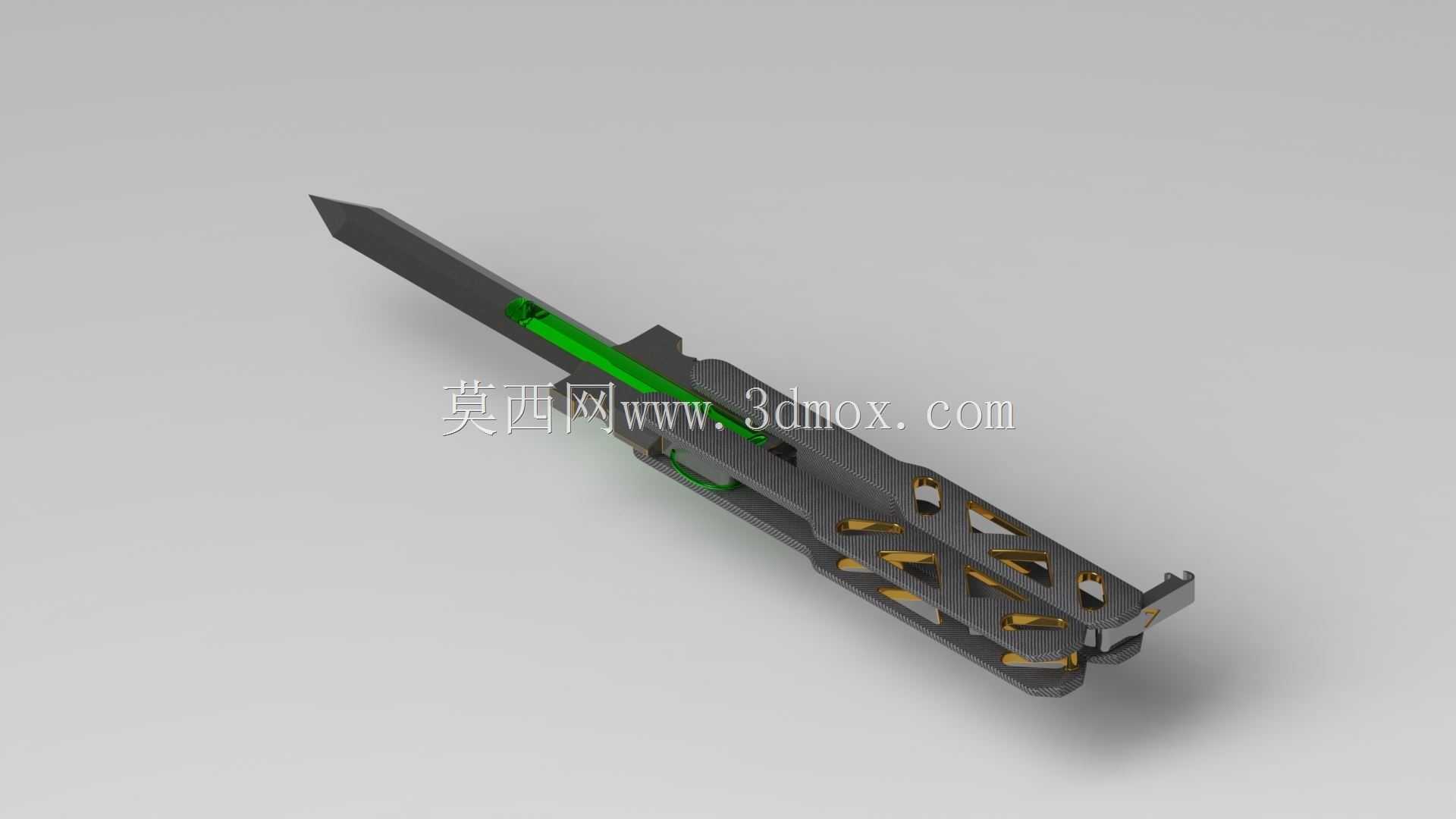

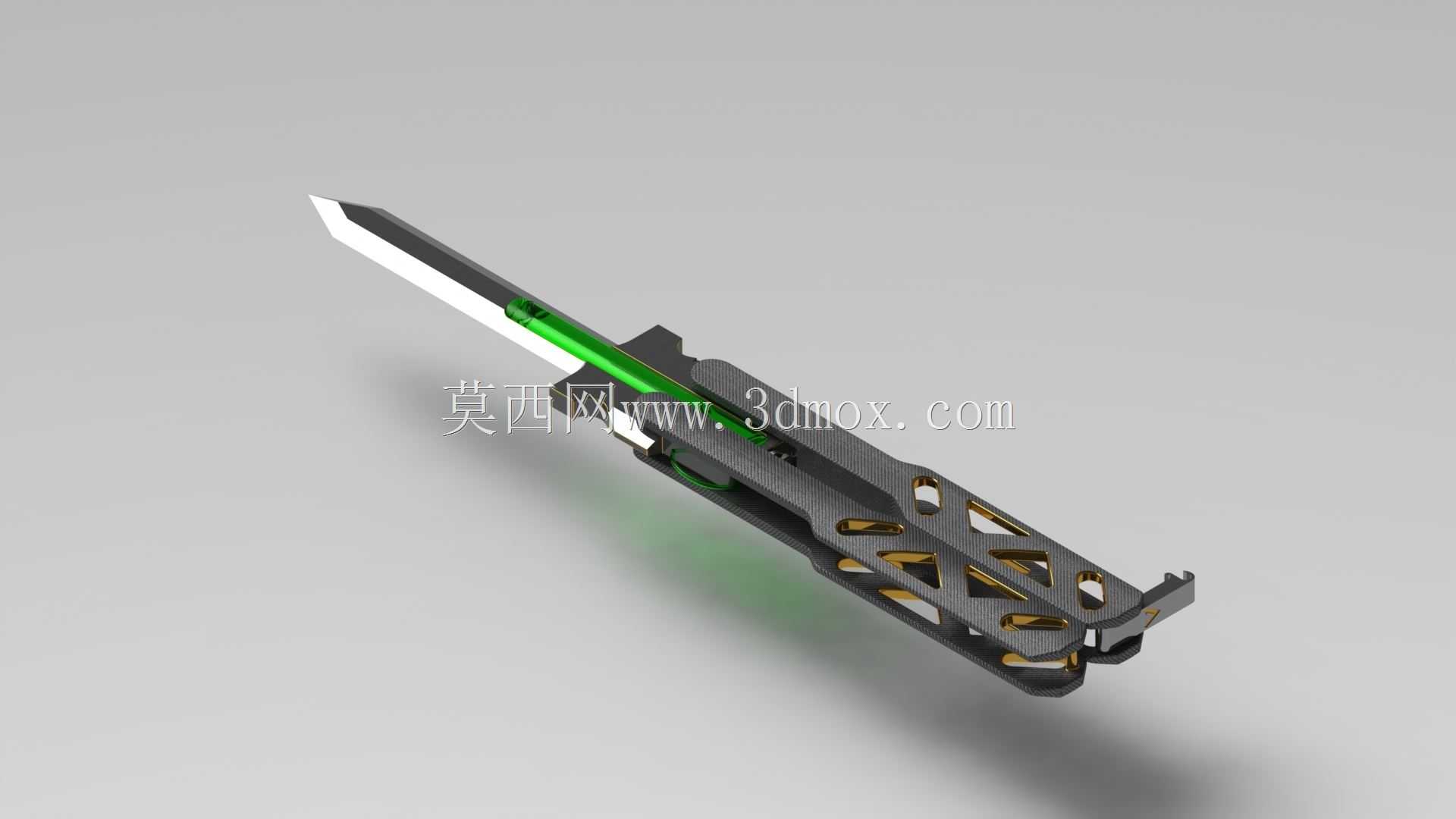

这款折叠蝴蝶刀的结构设计，核心围绕把玩操作的顺滑度与展开锁定的可靠性展开，整体采用对称双柄夹持刀片的经典蝴蝶刀结构，双柄通过尾部枢轴与刀片连接，可绕枢轴完成180度翻转折叠，折叠状态下刀片完全收纳于双柄形成的空腔内，避免刃部外露造成意外划伤，展开状态下双柄贴合形成握持手柄，可通过柄身的镂空结构提升握持摩擦力，同时降低整体自重。从实际应用场景来看，该款设计最初面向游戏IP衍生的收藏把玩类五金制品开发，结构设计上兼顾了花式操作的动平衡需求，刀片尾部集成的针状结构，对应IP设定中的流体注入功能结构，在实际模型还原中做了等比例的结构复刻，针状部件与刀片尾部采用一体式加工设计，保证结构强度的同时还原设定细节。设计过程中首先确定了整体的尺寸边界，折叠状态下整体长度控制在130mm以内，展开后总长度为230mm，刀片部分长度为95mm，双柄的单柄宽度为18mm，厚度为5mm，闭合状态下整体厚度为12mm，符合常规把玩类蝴蝶刀的握持尺寸，适配成年男性手掌的握持跨度，翻转操作时不会因尺寸过大造成脱手。枢轴位置的配合间隙设计控制在0.02mm，既保证双柄翻转时无卡顿，也避免间隙过大造成的柄身晃动，刀片与柄身的贴合面做了0.1mm的让位设计，避免翻转过程中出现摩擦剐蹭，影响操作手感。柄身表面的镂空刻纹不仅做了外观装饰作用，同时在连续翻转操作时可通过镂空区域排出柄身与手掌接触产生的汗渍，提升长时间操作的握持稳定性，刀片部分采用对称双刃造型，刀尖角度为30度，兼顾造型锐利度与结构强度，避免刀尖过薄造成的磕碰断裂问题。从结构装配角度来看，整刀仅通过尾部枢轴螺丝、柄身定位销两个主要连接件完成装配，拆解维护时仅需拧下枢轴螺丝即可完成全部部件的拆分，便于日常清理保养，双柄内侧设置有定位凸点，展开状态下凸点卡入刀片尾部的定位凹槽内，形成临时锁定，避免使用过程中刀片意外折回，折叠状态下凸点同样卡入刀片对应位置的凹槽，保证折叠状态下柄身不会随意松脱。
