螺旋流道式特斯拉阀概念结构设计

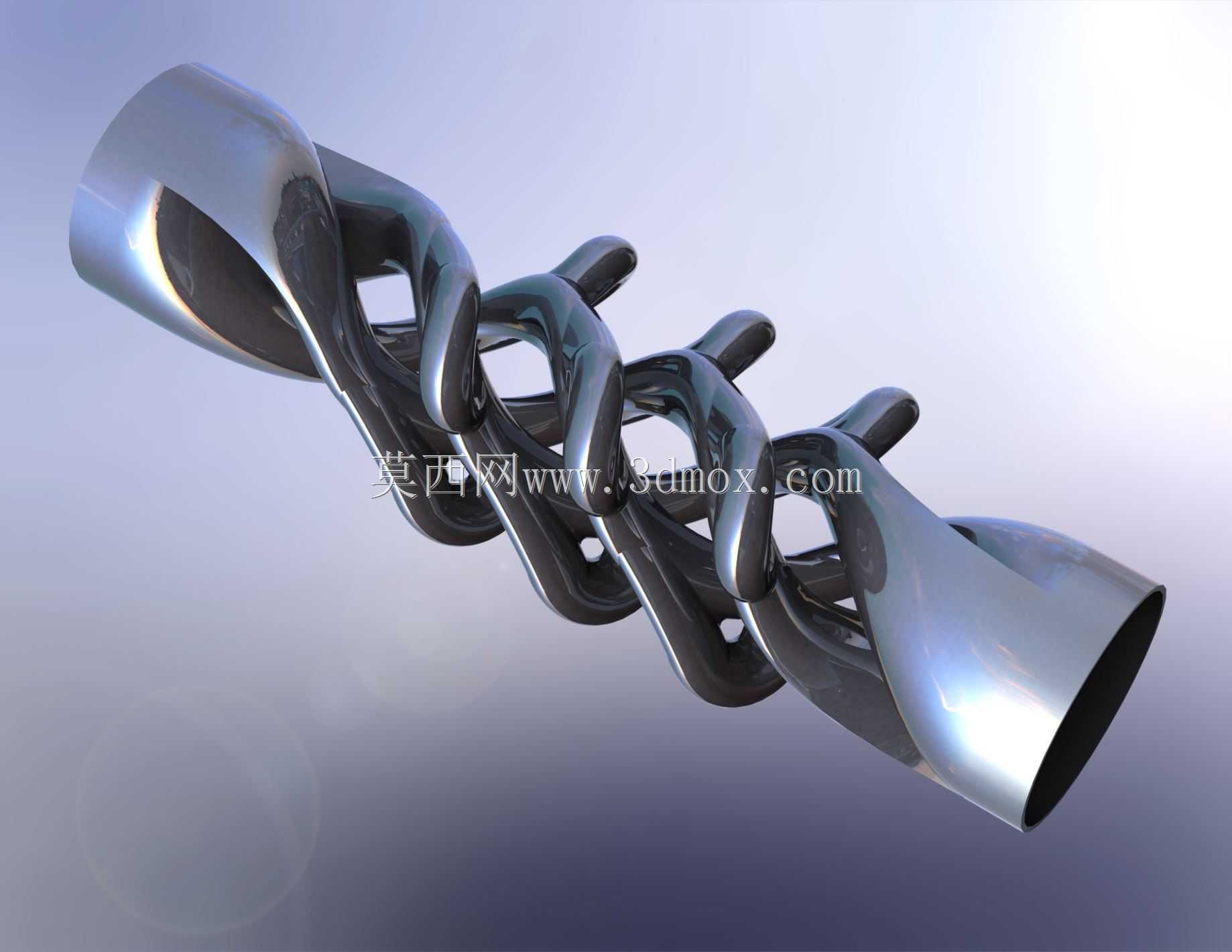

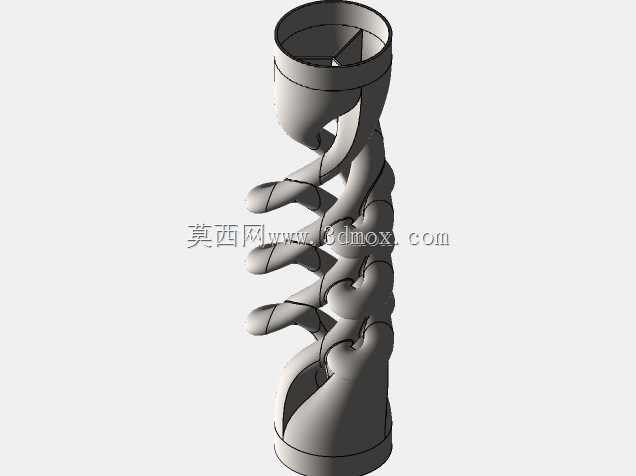

这款无运动部件的流体控制结构，核心依托螺旋形流道的离心效应实现流体的单向导通特性，在小流量流体输送、微流道系统、低压工况止回场景中具备独特应用优势。不同于常规依靠阀芯、弹簧等运动件实现通断控制的阀门结构，该设计完全依靠流道的几何形态约束流体走向，正向流动时流体沿螺旋流道顺滑通过，流阻被控制在较低水平，反向流动时流体在螺旋弯折的侧通道内形成离心涡流，不断消耗流体动能，大幅提升反向流动阻力，以此实现类似止回阀的功能，不存在运动件磨损、卡滞的故障风险，在对洁净度、可靠性要求较高的流体输送场景中适配性极强。从结构设计逻辑来看，整体采用一体化螺旋扭转构型，两端为等径直筒接口，可直接对接同管径的输送管路，安装边界与常规直通式阀门保持一致，无需额外调整管路布局即可完成替换安装。流道的螺旋升角、侧通道弯折曲率经过反复几何推演，在保证正向通流能力的前提下最大化反向阻流效果，整体结构无拼接缝隙，可通过一体加工或增材制造完成生产，不存在密封失效的隐患。在实际工况适配中，这类结构可应用于小型化工流体输送管路、实验室微量流体控制系统、散热回路止回段等场景，尤其适合输送含微小颗粒的流体，不会出现常规止回阀因颗粒卡滞阀芯导致的失效问题。需要注意的是，该结构目前处于概念验证阶段，流阻参数、反向截止效率仍需结合实际工况流体参数做仿真优化，若调整螺旋段长度、流道截面形状，还可适配不同压力、不同流量等级的管路需求，甚至可作为流体阻尼元件应用在需要平缓压力波动的管路段中。即便不承担流体控制功能，其流畅的螺旋扭转构型也具备较强的工业美学属性，可作为工业文创、机械展示教具的结构原型使用。
