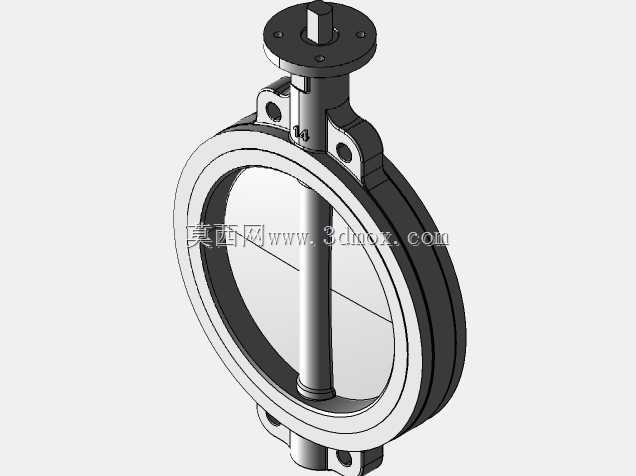

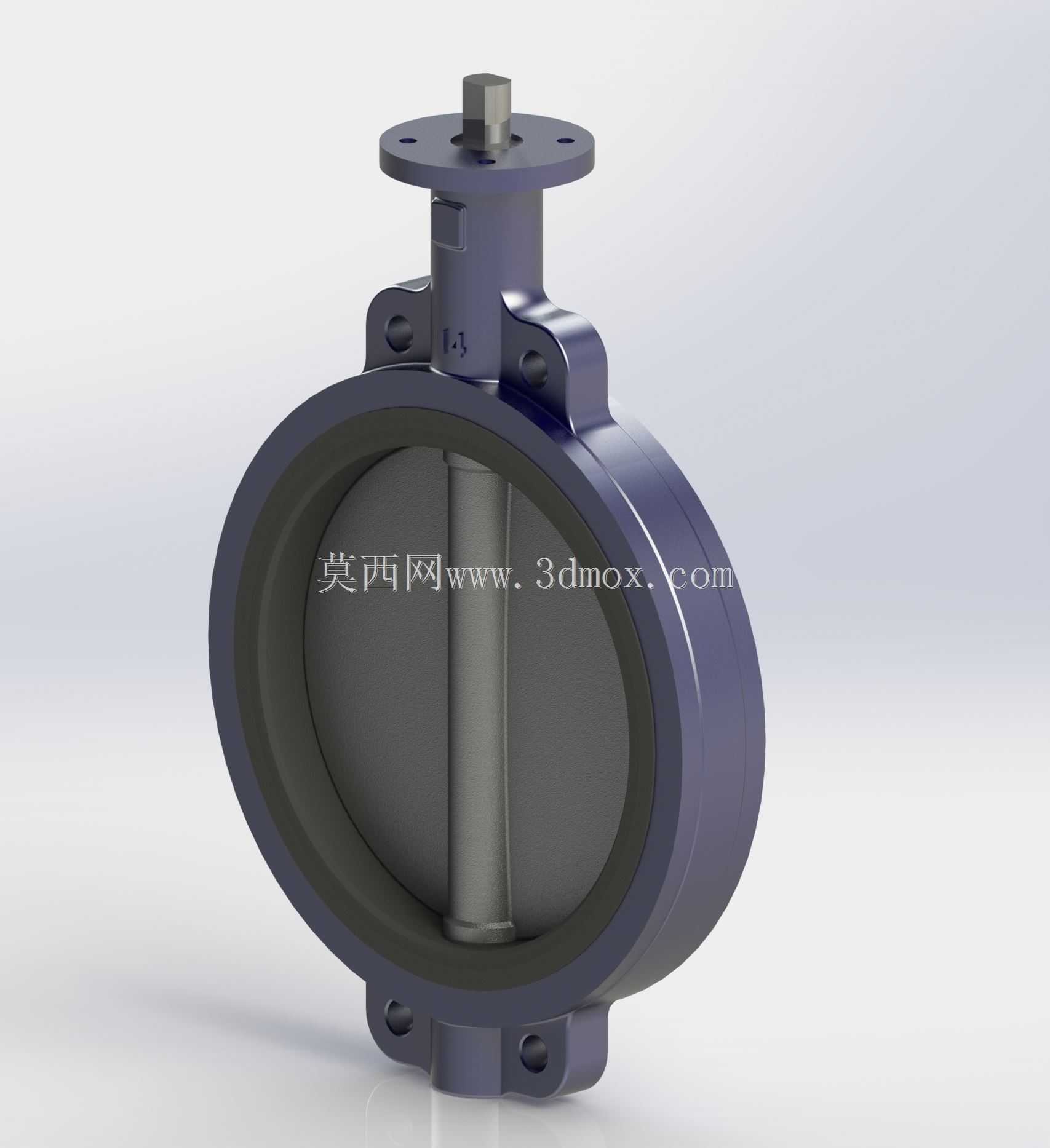

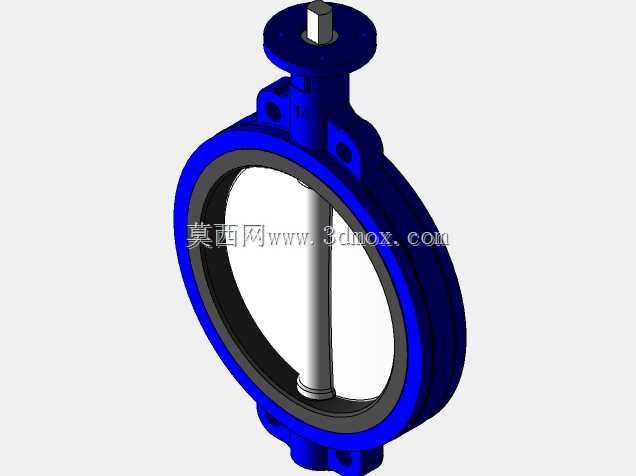

14英寸对夹式弹性阀座蝶阀结构设计

在市政给排水、暖通空调循环水、化工介质输送等大口径管路系统中，对夹式蝶阀是占比极高的通断控制部件，本次呈现的14英寸规格弹性阀座蝶阀，适配DN350公称通径的管路安装场景，相比同口径法兰式蝶阀，对夹结构的轴向安装尺寸更紧凑，能有效节省管路排布的空间占用，尤其适合管廊、设备夹层这类安装空间受限的工况。从结构设计逻辑来看，这款蝶阀采用中线型结构布局，阀板回转中心与管路中心、阀座密封面中心重合，驱动阀杆转动时，圆形阀板沿轴线做0-90度回转，转动到90度位置时阀门处于全开状态，此时阀板厚度是介质流经阀体的唯一阻力，流道内无多余遮挡结构，介质通过时的压损极低，全开状态下流阻系数仅为0.1左右，大流量输送场景下的能耗优势明显；当阀板转动到0度位置时，阀板外圆完全挤压贴合弹性阀座内壁，依靠橡胶类弹性阀座的预压缩变形填充密封间隙，实现管路的零泄漏截断。弹性阀座采用内嵌式固定结构，硫化成型的橡胶阀座被压装在阀体内壁的环形卡槽内，不需要额外的紧固件固定，既避免了紧固件长期接触介质产生的腐蚀问题，也能在阀座磨损后快速更换，降低后期维护成本。阀体上下端设置带安装孔的凸耳结构，对夹安装时，穿装的双头螺栓穿过凸耳孔直接锁紧两侧管路法兰，不需要额外的定位支架，安装过程中阀体不会随螺栓锁紧产生偏移，对中精度更容易保证。阀杆采用上下两段式支撑结构，上端穿过阀体顶部的轴套与驱动执行端连接，下端嵌入阀体底部的定位轴孔，阀板转动过程中径向受力均匀，不会出现偏摆卡涩的问题，即使在带压工况下操作，扭矩也能保持平稳。顶部的法兰连接盘符合通用阀门驱动接口标准，可以适配手动手柄、蜗轮头、气动执行器、电动执行器等多种驱动形式，满足不同自动化程度的控制需求。从安装边界来看，这款蝶阀的对夹安装空间仅需要预留略大于阀体轴向长度的操作空间，不需要像法兰蝶阀那样预留两侧法兰的螺栓拆装空间，在老旧管路改造项目中，能直接替换同通径的老旧闸阀、截止阀，不需要改动原有管路的法兰间距，适配性极强。阀板的过流表面做了圆弧过渡处理，没有尖锐的棱角结构，介质流经时不会产生明显的紊流和涡流，输送含少量固体颗粒的污水、循环水时，也不容易出现颗粒卡滞密封面的问题，长期运行的密封可靠性更有保障。
