剪式螺旋升降作业平台结构设计

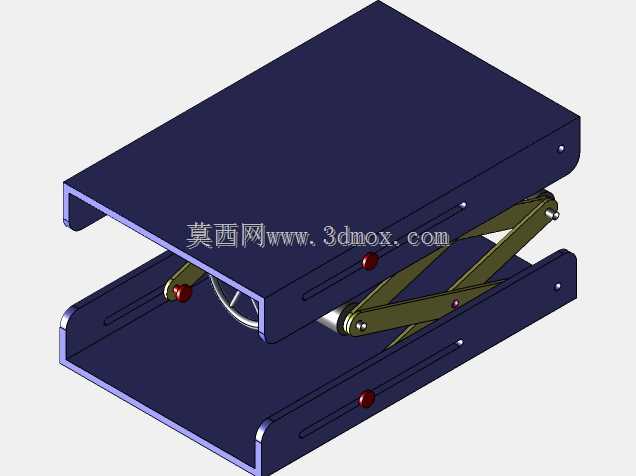

在轻工装配线、仓储物料周转、小型工装夹具调位这类需要小行程平稳顶升的场景里，剪式螺旋升降结构的应用占比一直不低，相比液压剪叉结构，它没有漏油风险，停位精度更高，也不需要配套液压站，更适合对洁净度有要求的车间工位使用。这套结构的核心功能是通过手轮驱动螺旋副，带动两组交叉布置的剪臂绕铰接点转动，实现顶部平台的垂直升降，全程传动平稳，无冲击抖动，停位后可依靠螺纹副的自锁特性保持平台高度，不需要额外加装锁止机构。

从设计思路上看，首先要确定额定顶升载荷与最大升降行程，以此反推剪臂的截面尺寸与铰接点的位置分布，上下两层平台的边缘都设置了滑槽，剪臂的端部安装有滑动销轴，可沿滑槽顺畅滑动，避免升降过程中出现卡滞；螺旋传动副布置在两组剪臂的中间铰接轴位置，转动手轮时，螺杆带动两侧铰接轴产生相对位移，从而改变剪臂的交叉角度，实现平台的升降动作，手轮的直径经过匹配计算，保证单人操作时的手轮作用力在合理范围内，不需要额外施加过大的力就能完成升降调节。

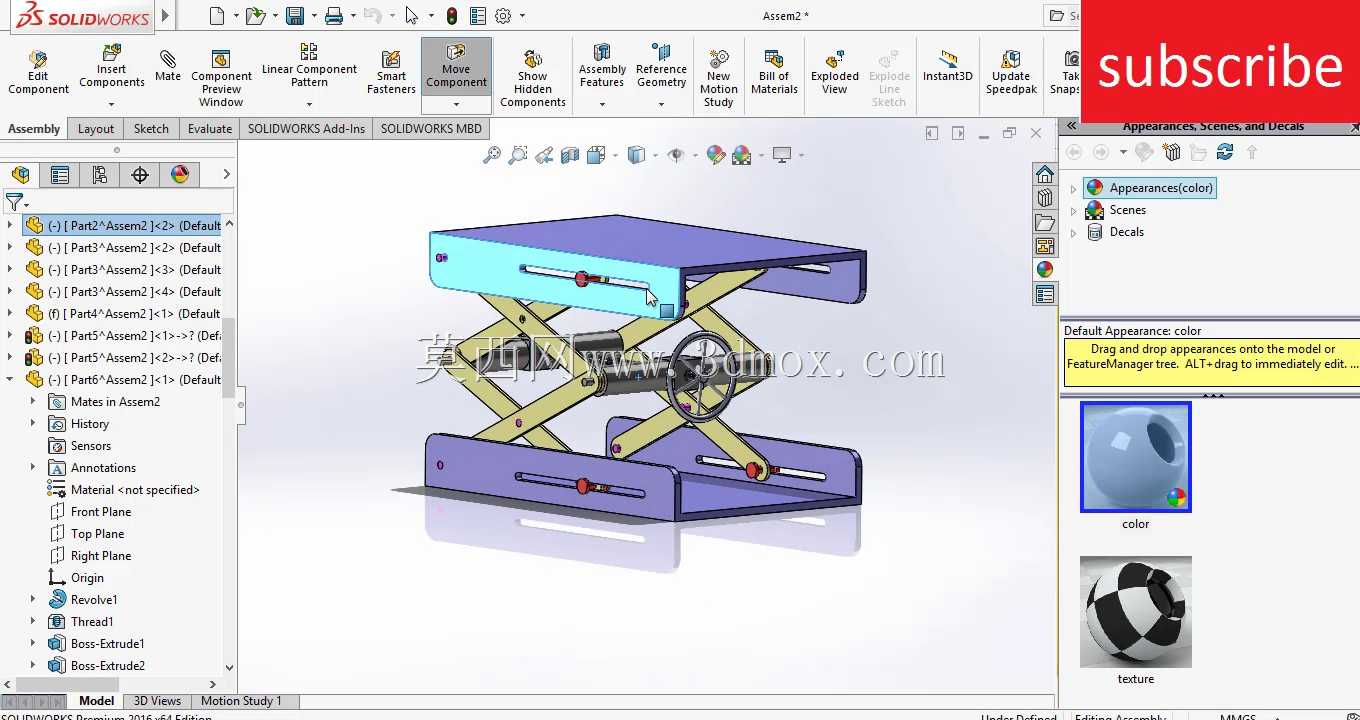

建模过程中，先在装配环境里绘制上下平台的基准草图，确定滑槽的位置与长度边界，再绘制剪臂的零件轮廓，给每个铰接位置添加同轴心配合，滑动销轴与滑槽之间添加线性耦合配合，保证运动过程中两侧剪臂的动作同步，不会出现偏载卡滞的情况。之后绘制螺旋传动的螺杆与螺母零件，将螺母分别固定在两侧的中间铰接轴上，保证螺杆转动时，两个螺母可以沿螺杆轴向做相向或反向运动，最后装配手轮与端部的限位结构，避免升降超出行程后零件脱出。

安装边界方面，底部平台预留了安装孔位，可以直接固定在地面或设备基座上，顶部平台的台面做了平整处理，可根据实际使用需求加装工装夹具、物料托盘等附件，整体结构的横向尺寸在收缩状态下占用空间小，展开后升降行程覆盖常规工位调节的需求，不需要额外占用过多的车间场地。建模完成后可通过软件的运动仿真功能模拟全程升降动作，检查各铰接点的运动间隙，确认滑动销轴在滑槽内的行程无干涉，螺旋副的传动行程与剪臂的开合角度匹配，不存在死点位置，保证实际加工装配后可以顺畅运行。
