脚踏驱动式棉籽分离轧棉设备结构

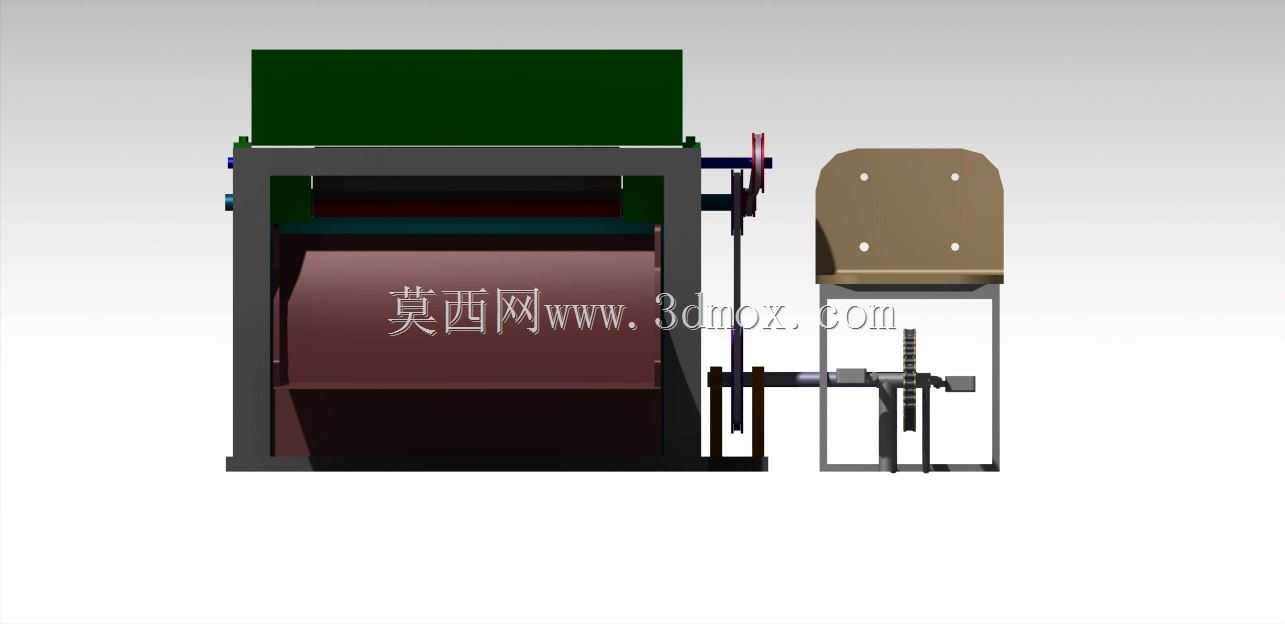

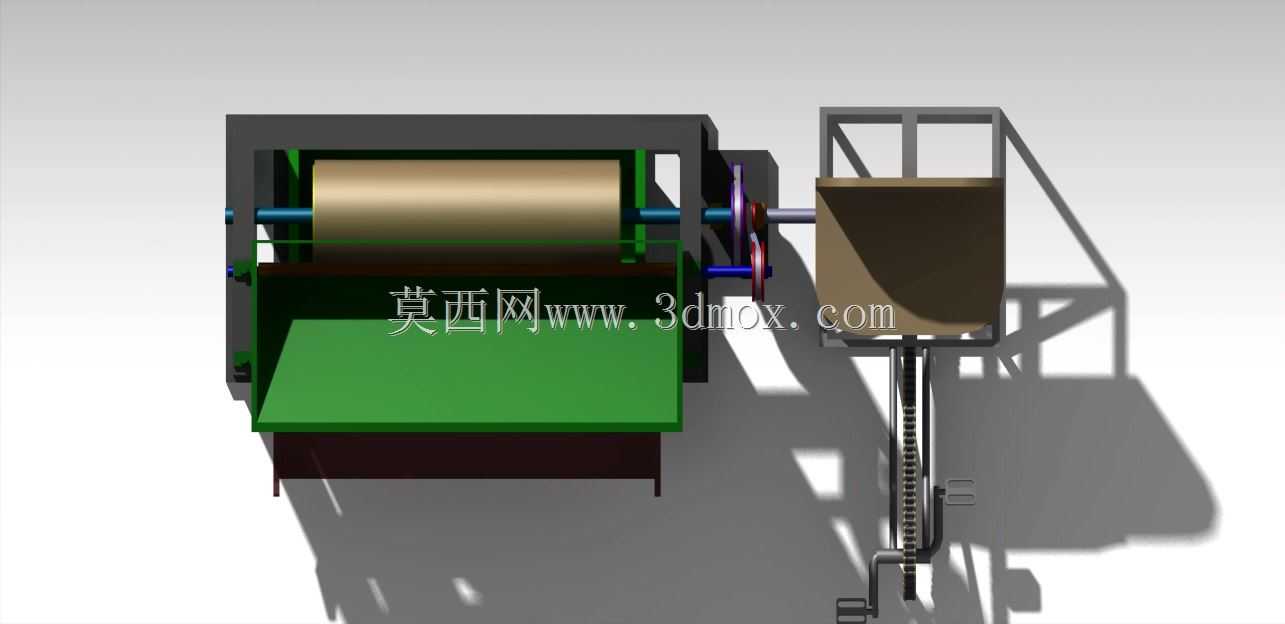

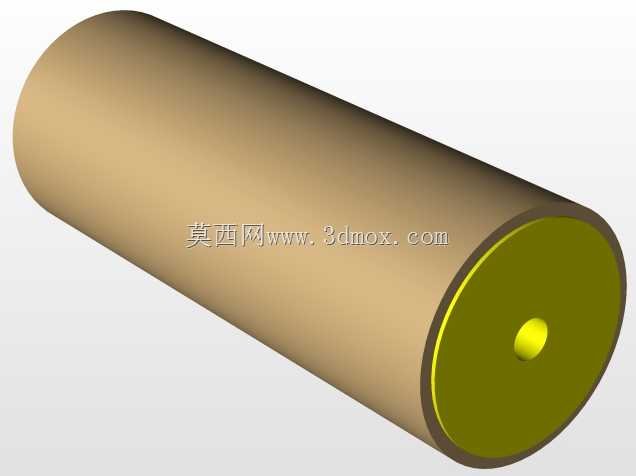

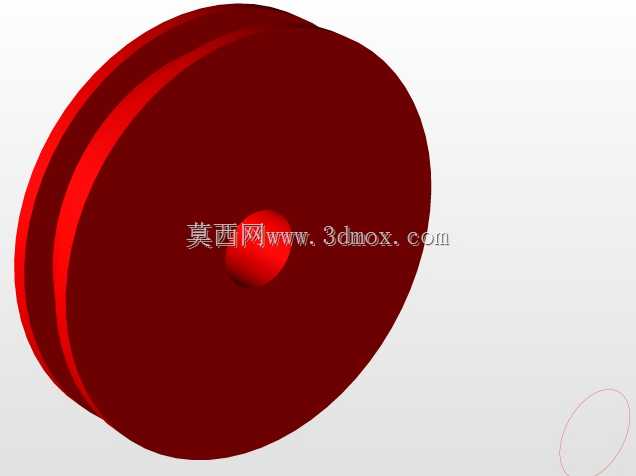

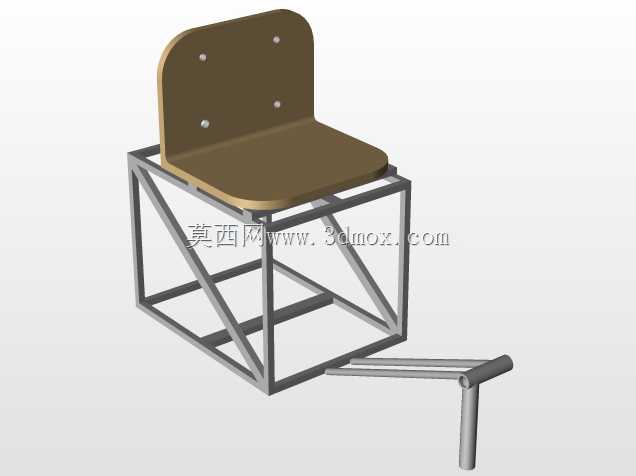

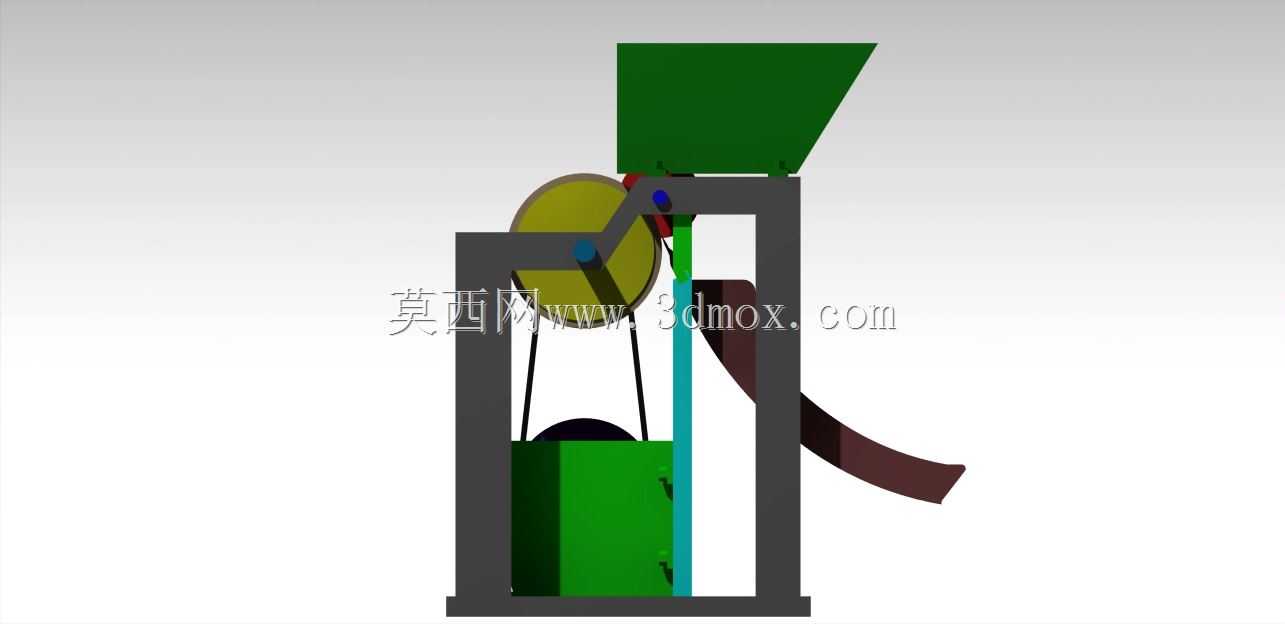

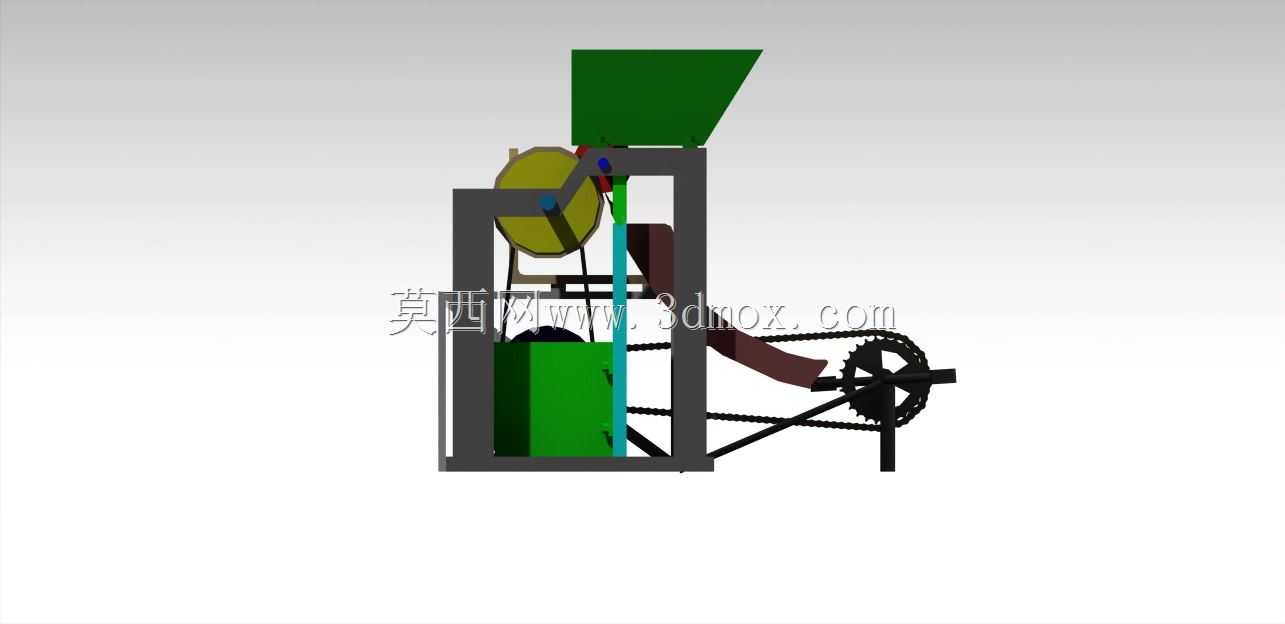

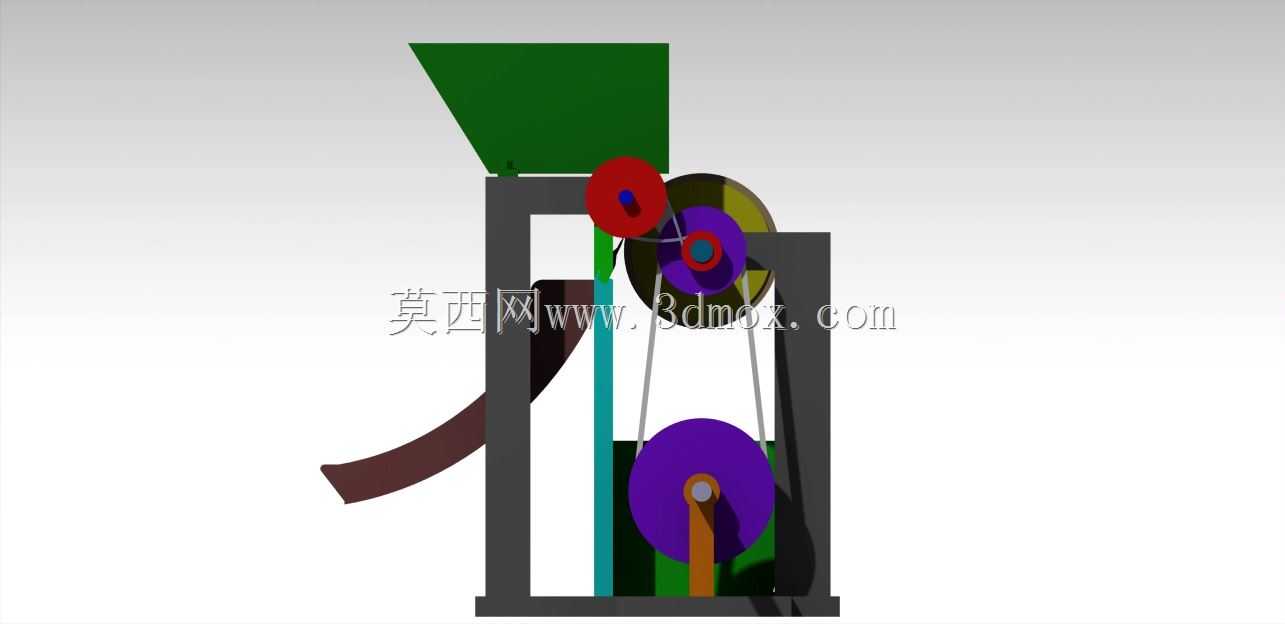

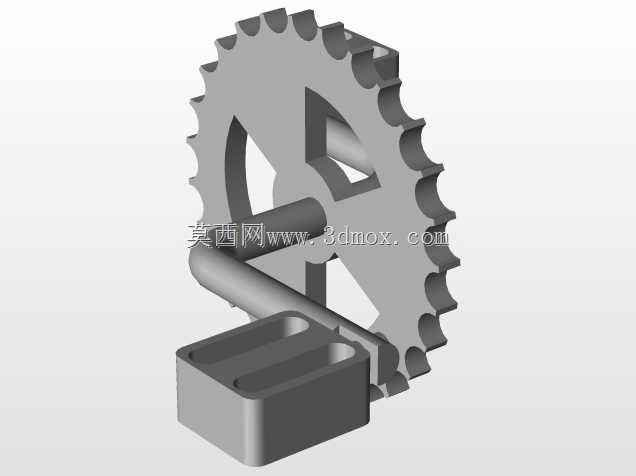

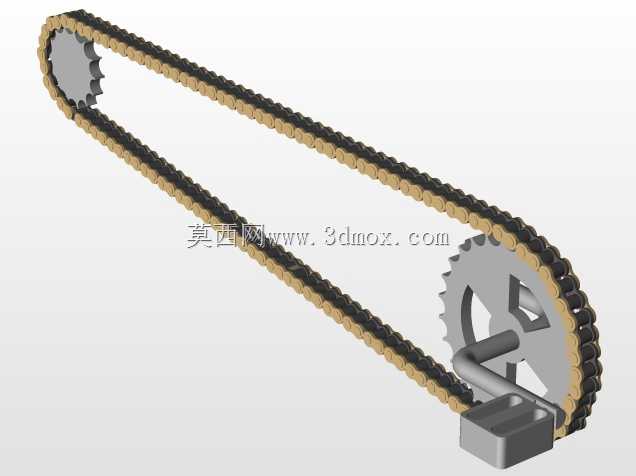

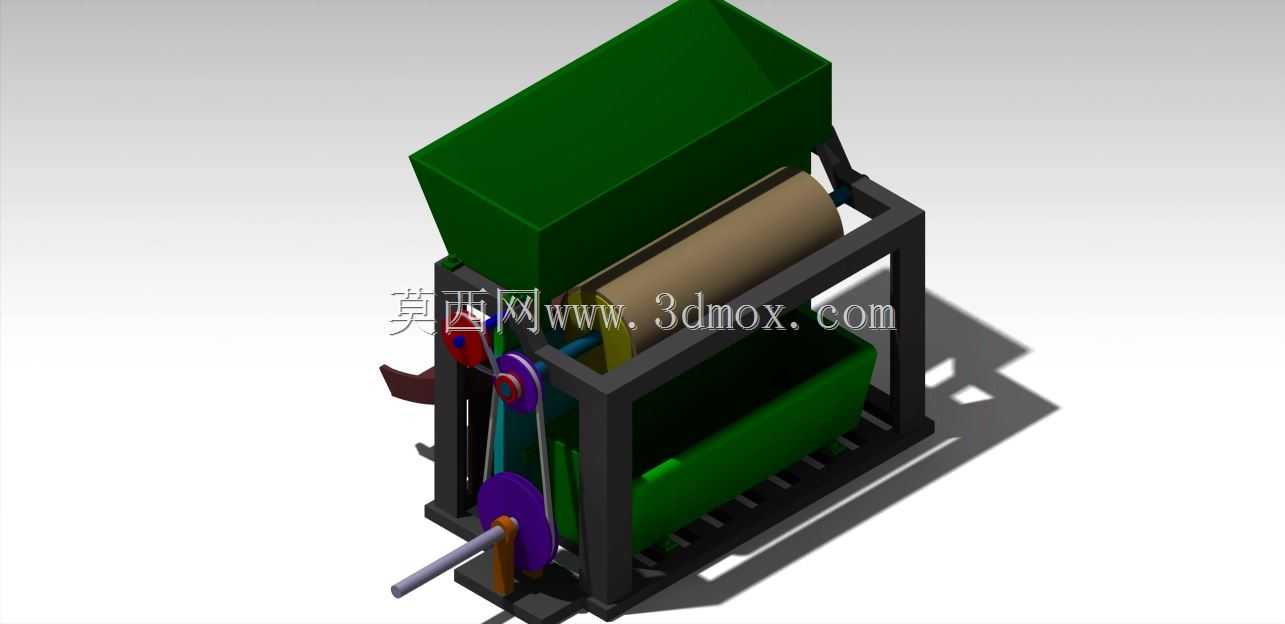

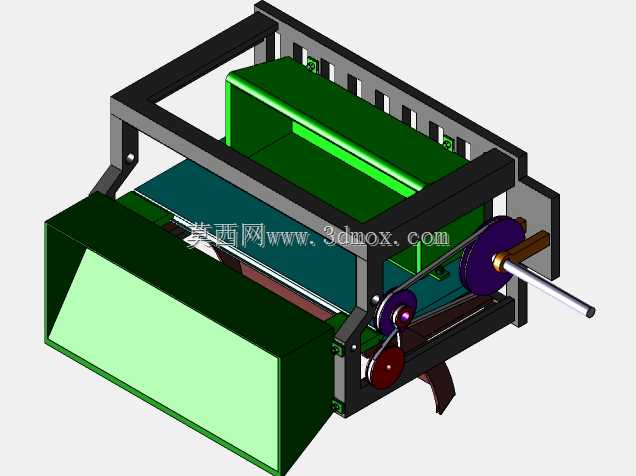

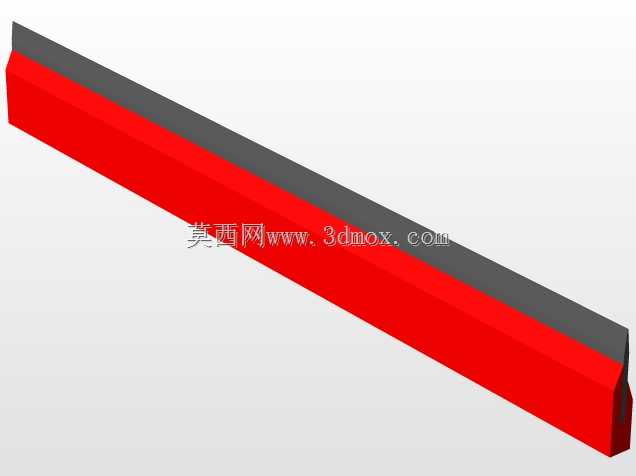

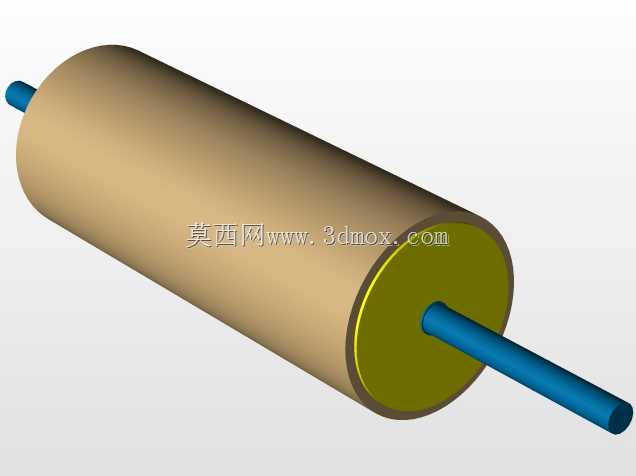

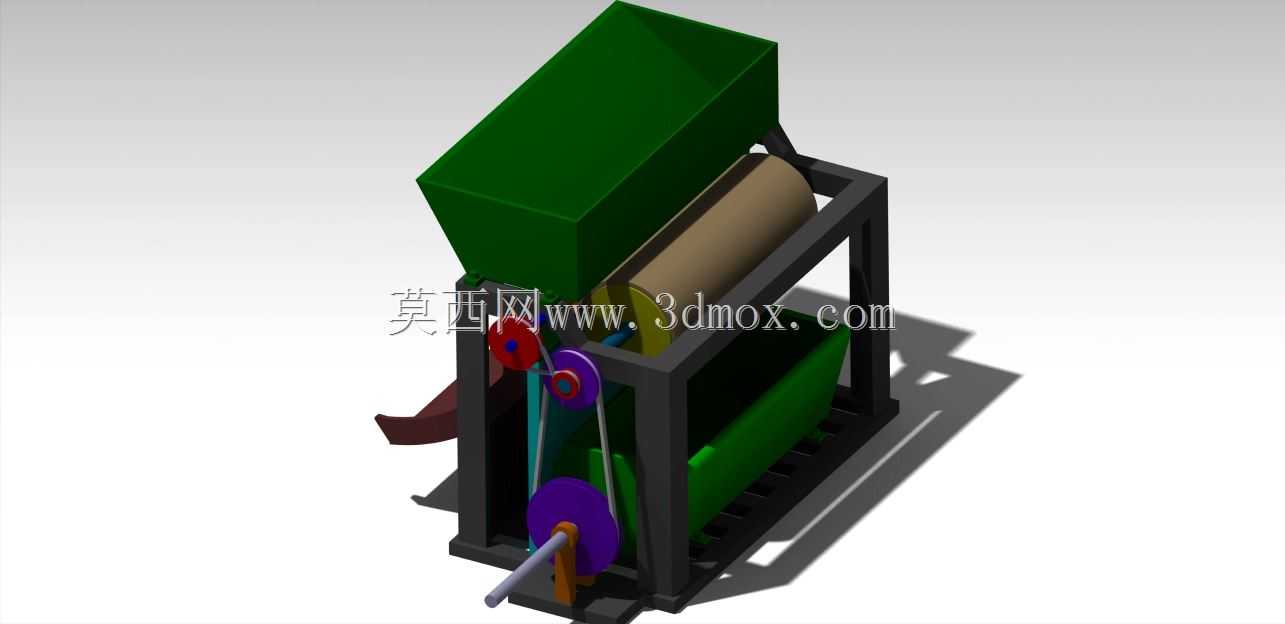

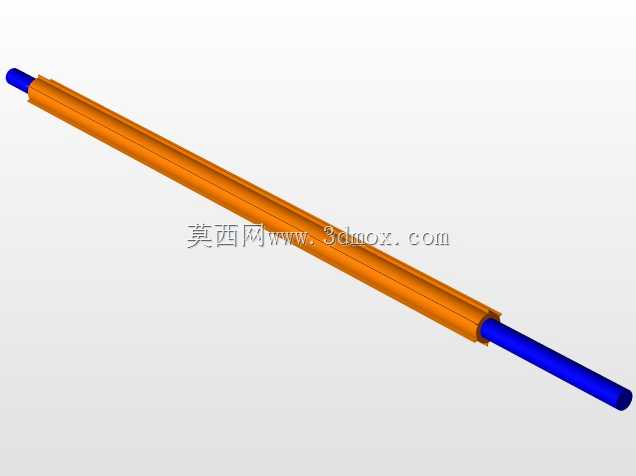

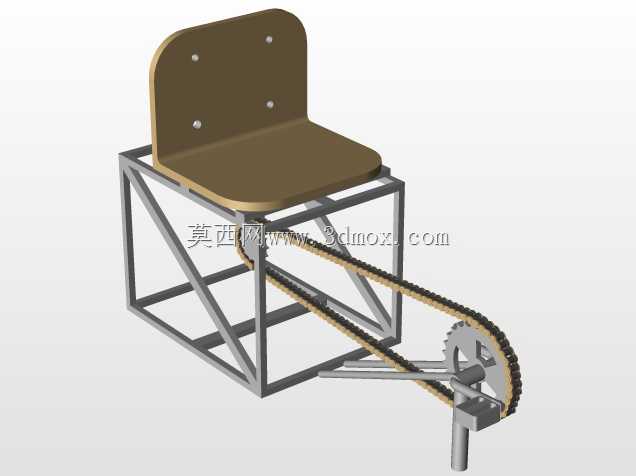

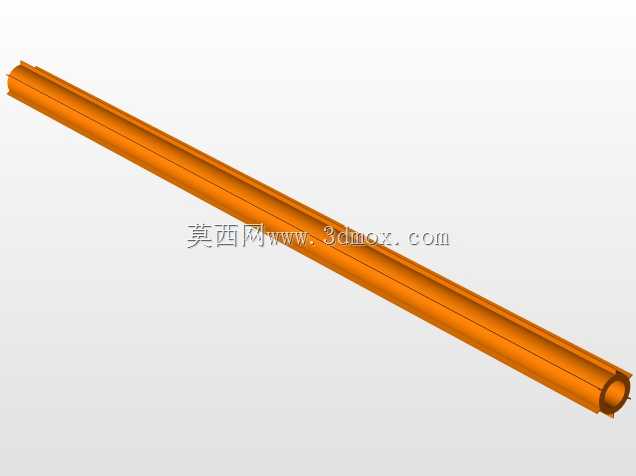

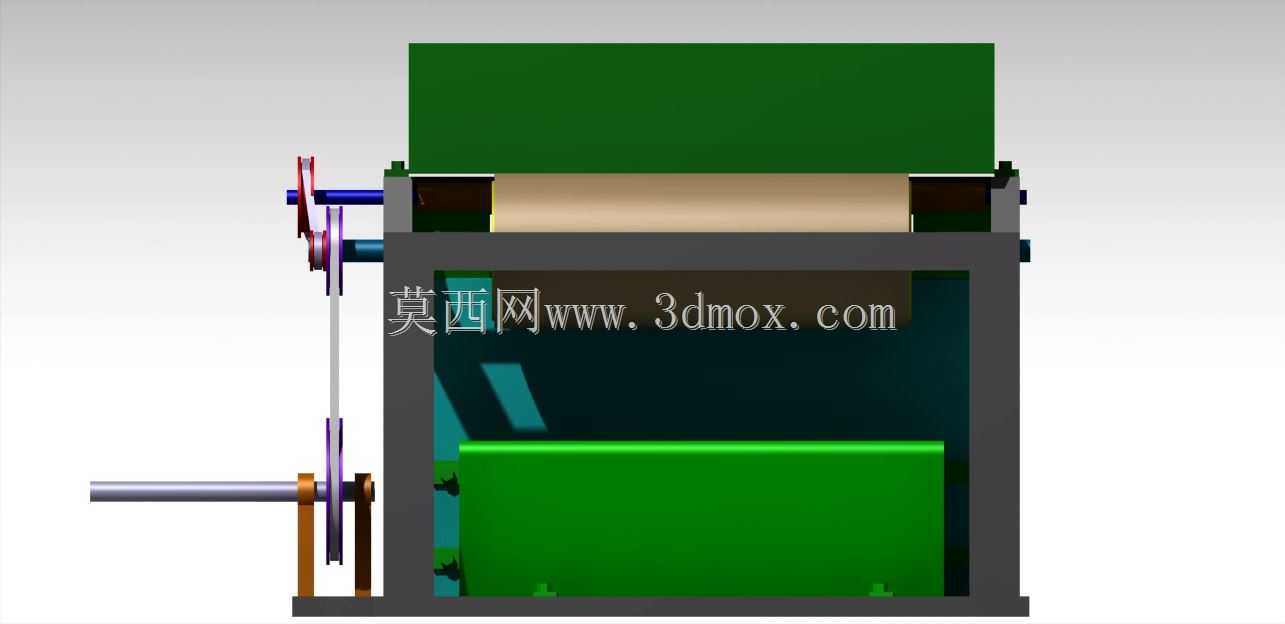

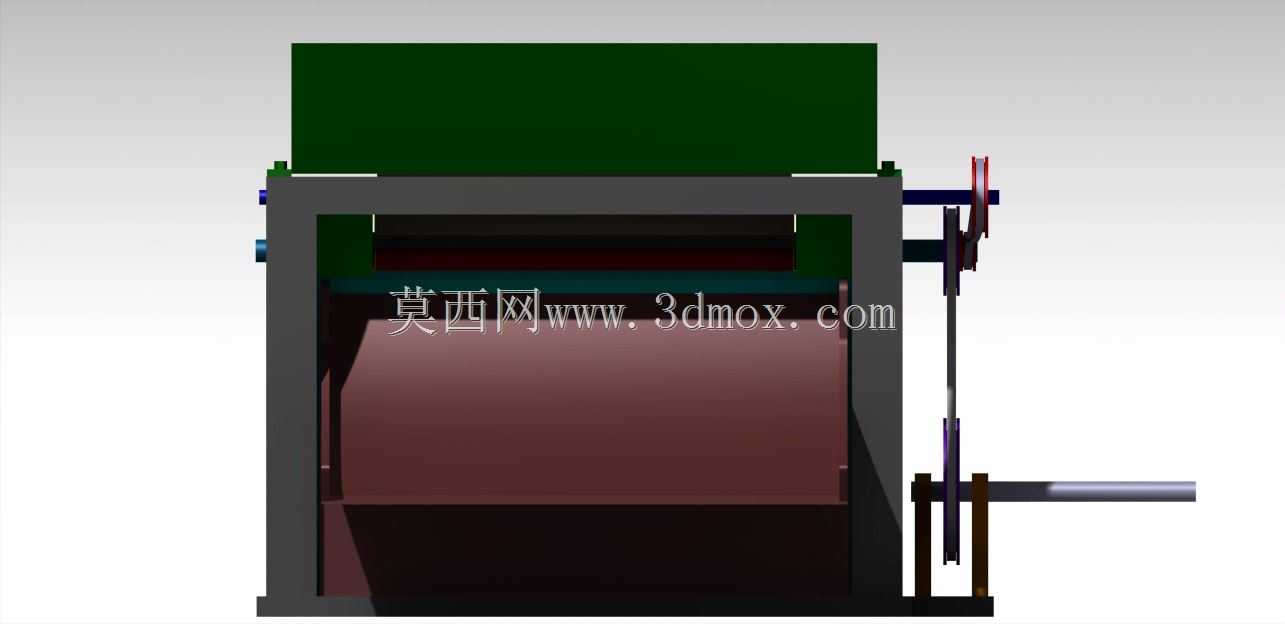

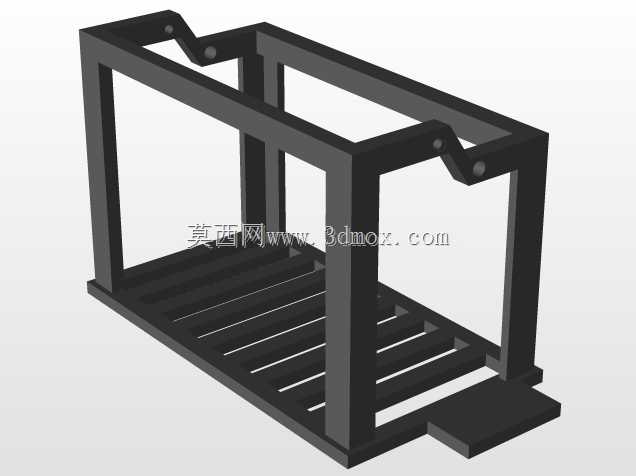

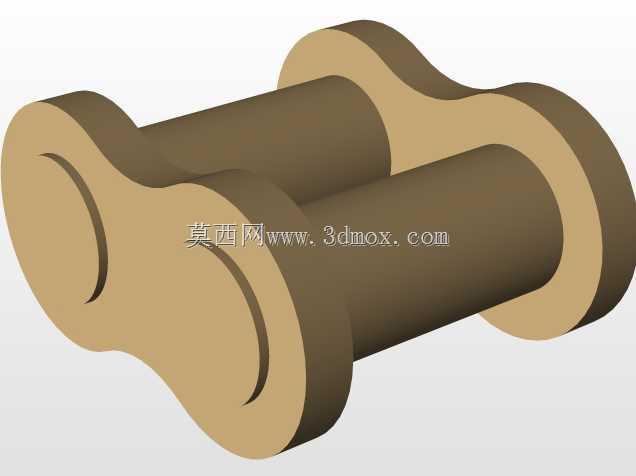

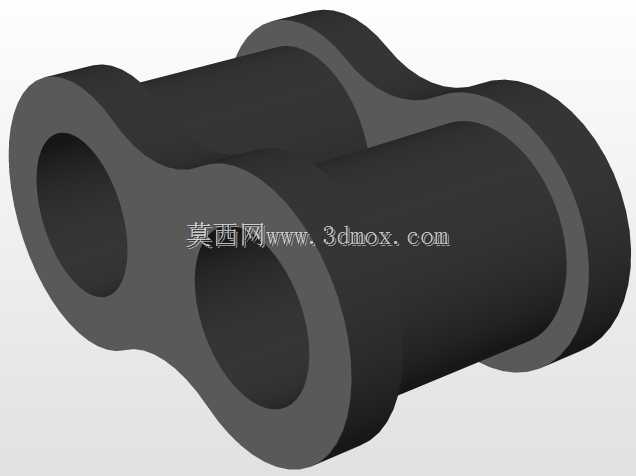

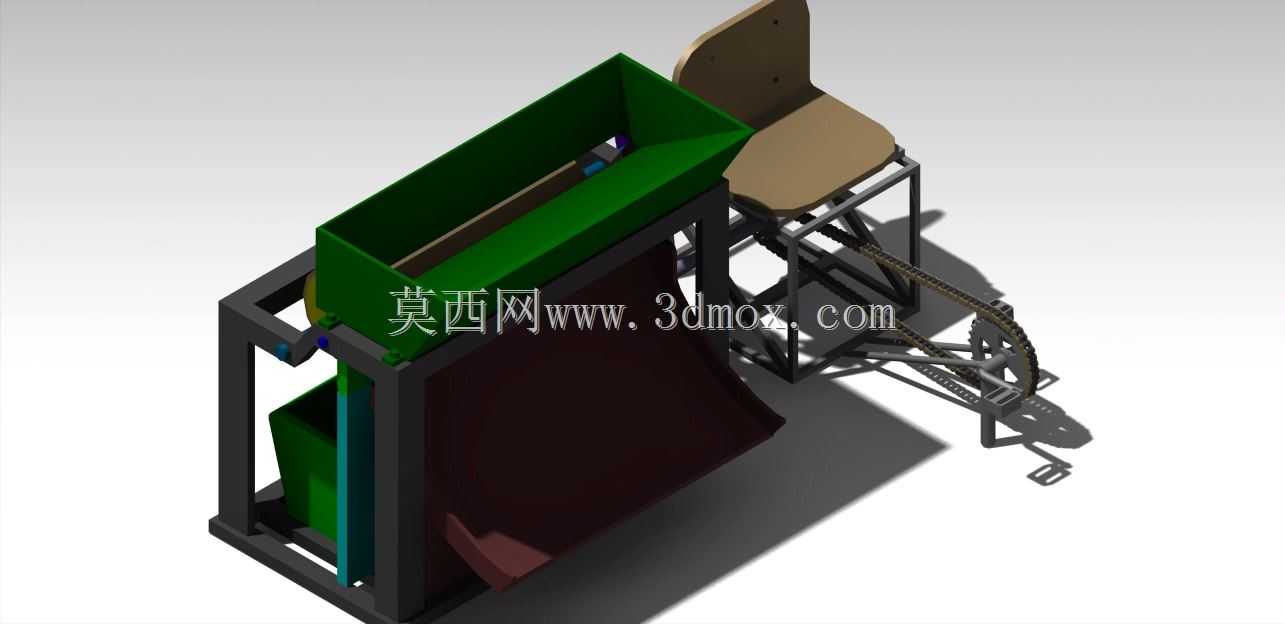

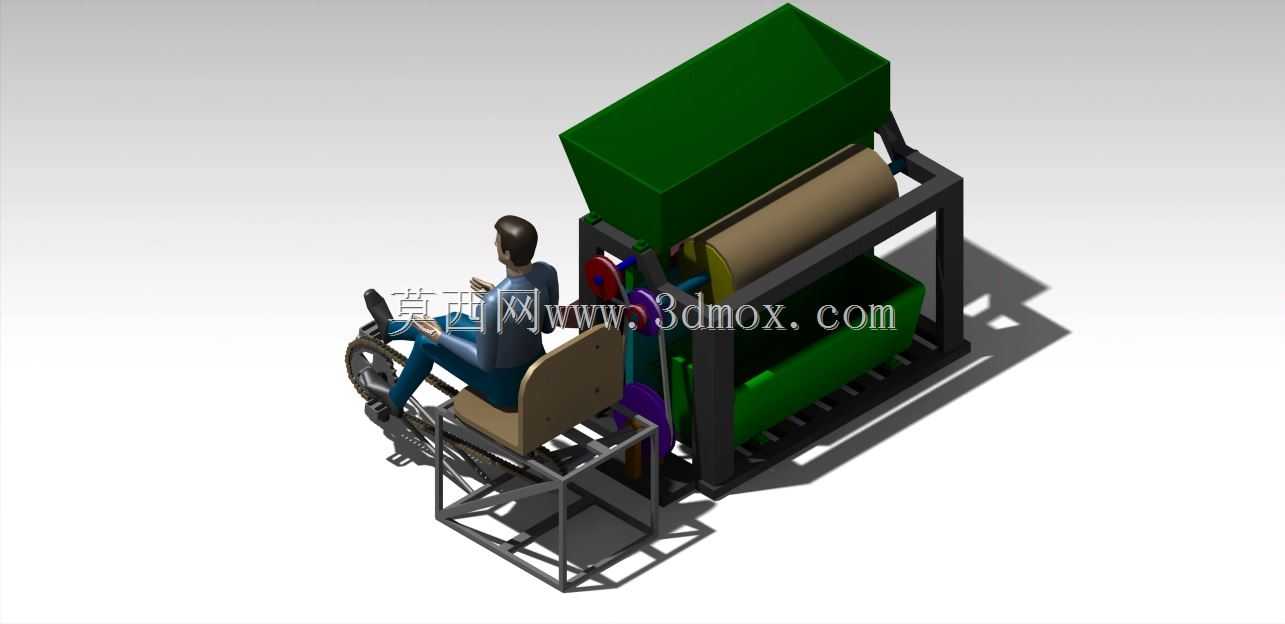

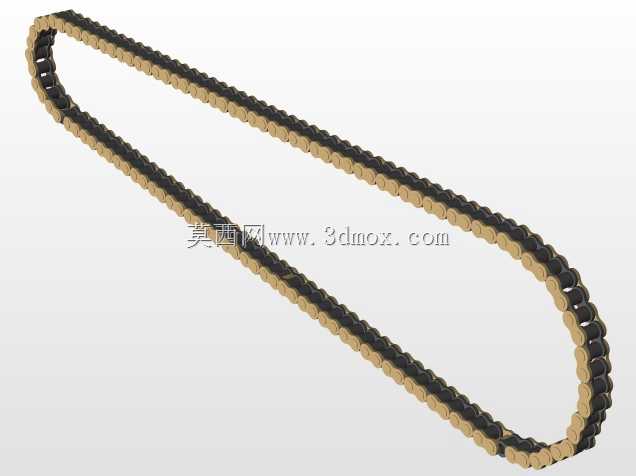

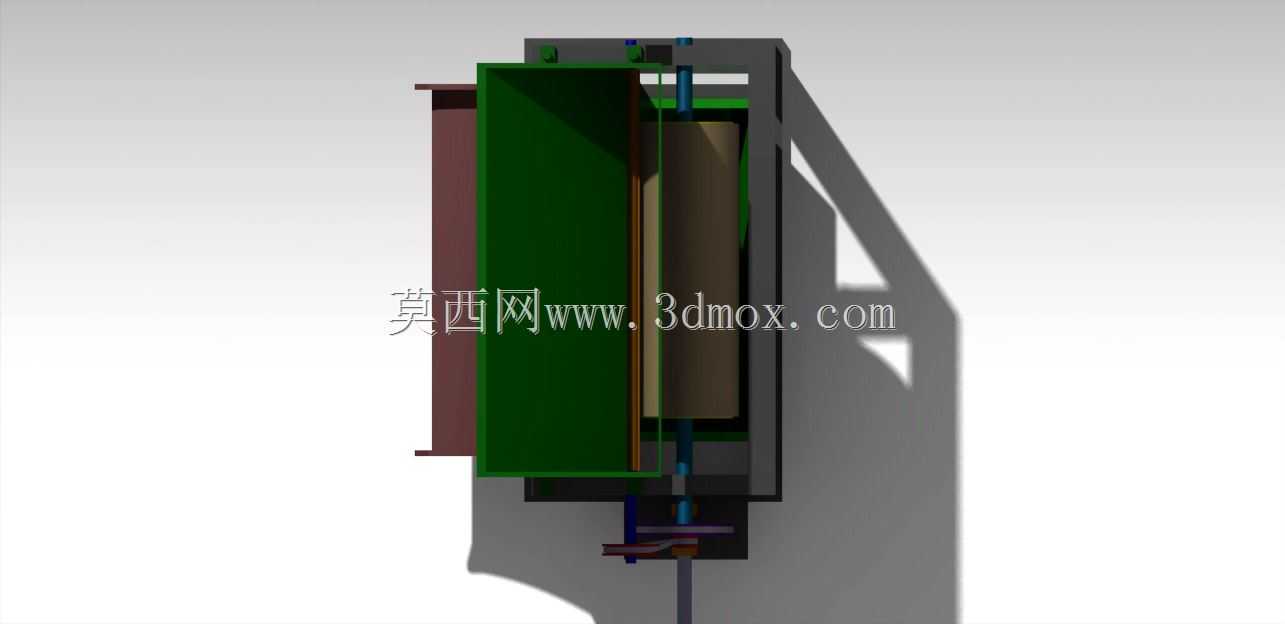

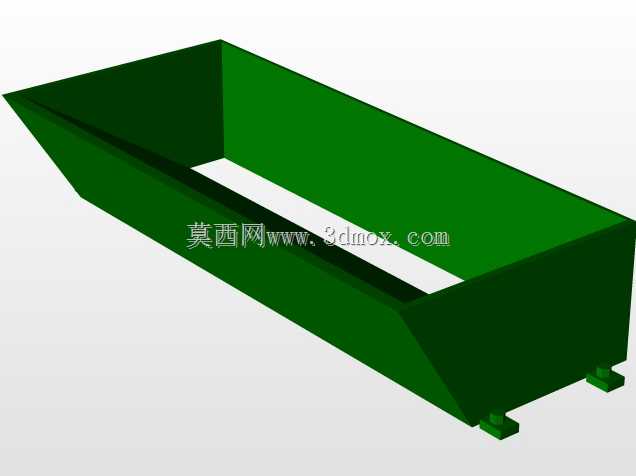

在小型棉花初加工的散户作业场景中，这类脚踏驱动的轧棉设备主要适配无电力供应的乡村加工点，用来完成籽棉的初步脱绒处理，核心作用是将棉籽外部包裹的棉纤维剥离，同时对棉籽进行适度破碎，实现绒、籽的初步分离，省去人工剥棉的高强度劳作。从结构设计逻辑来看，设备采用人力脚踏作为动力输入源，通过链轮链条传动结构将踩踏的往复运动转化为轧辊的连续回转运动，传动比经过匹配计算，保证操作人员以正常踩踏频率输出时，轧辊能达到合适的作业转速，不会因转速过高造成棉纤维过度拉扯断裂，也不会因转速过低导致加工效率不足。设备上部设置敞口式进料仓，仓体采用倾斜导料结构，籽棉倒入后可依靠自重持续滑入轧辊作业区间，无需额外设置推料机构，简化整体结构的同时降低故障概率。核心作业单元采用对辊式结构，其中一根辊体表面带细密勾齿，用来勾拉棉纤维通过辊间缝隙，另一根辊体配合设置阻尼结构，将尺寸大于缝隙的棉籽阻挡在进料侧，同时配合辊间挤压力完成棉籽的破碎，剥离后的棉纤维从辊体下方前侧出料口排出，破碎后的棉籽则从后侧导料槽落入收集容器，实现两类物料的自然分流，无需额外设置筛分结构。机架采用方管焊接成型的框架式结构，整体重心偏低，操作人员坐在配套的座椅上作业时，设备不会因踩踏受力出现晃动，安装时仅需将机架底部找平固定在硬质地面即可，无需浇筑复杂的设备基础，整体占地尺寸适配小型家庭作坊的空间条件，作业时操作人员可通过调整踩踏力度控制轧辊转速，针对不同含水率的籽棉灵活调整作业状态，避免湿棉卡滞或干棉过度破碎的问题。设备的传动部件全部设置在机架侧部的护罩内部，避免作业过程中浮棉缠绕传动件造成卡滞，同时防止操作人员衣物卷入传动结构，兼顾作业安全性与运行可靠性，座椅位置与脚踏曲柄的间距经过人体工程学匹配，长时间作业不会造成肢体过度疲劳，适合小规模棉花种植户的自产自用加工需求，也可作为小型棉花收购点的临时初加工设备使用。
