复古Cafe Racer风格摩托车结构设计方案

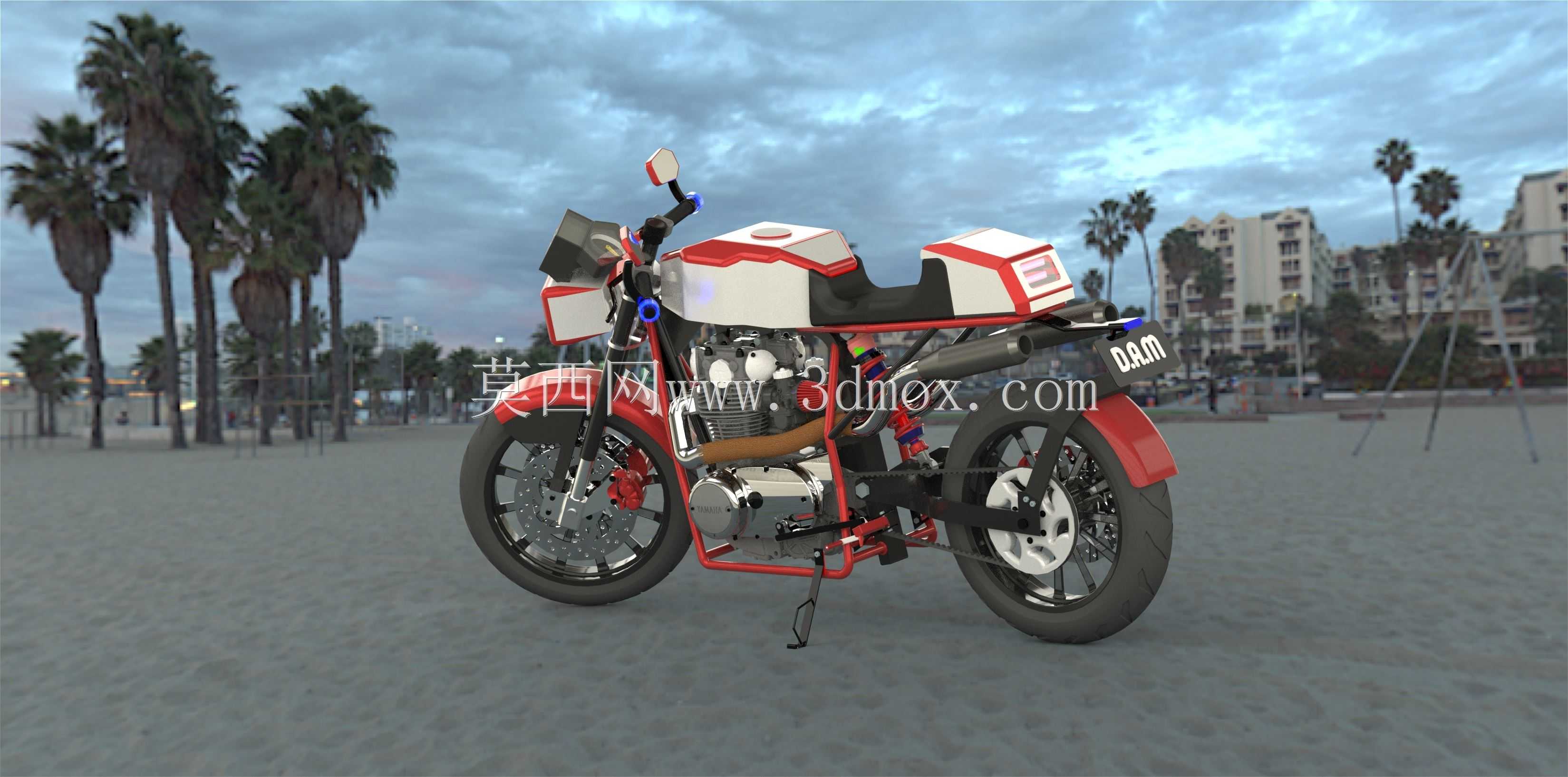

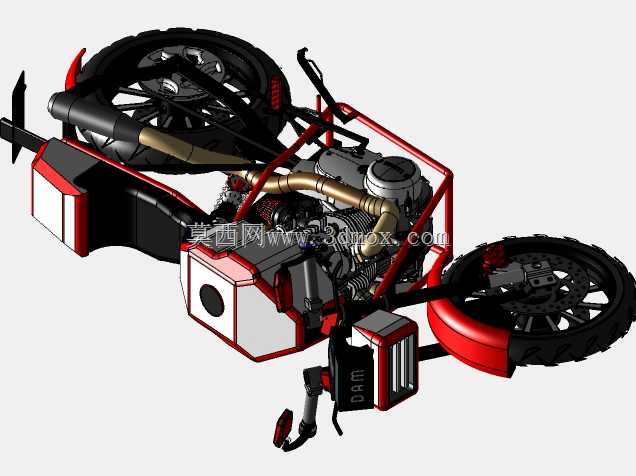

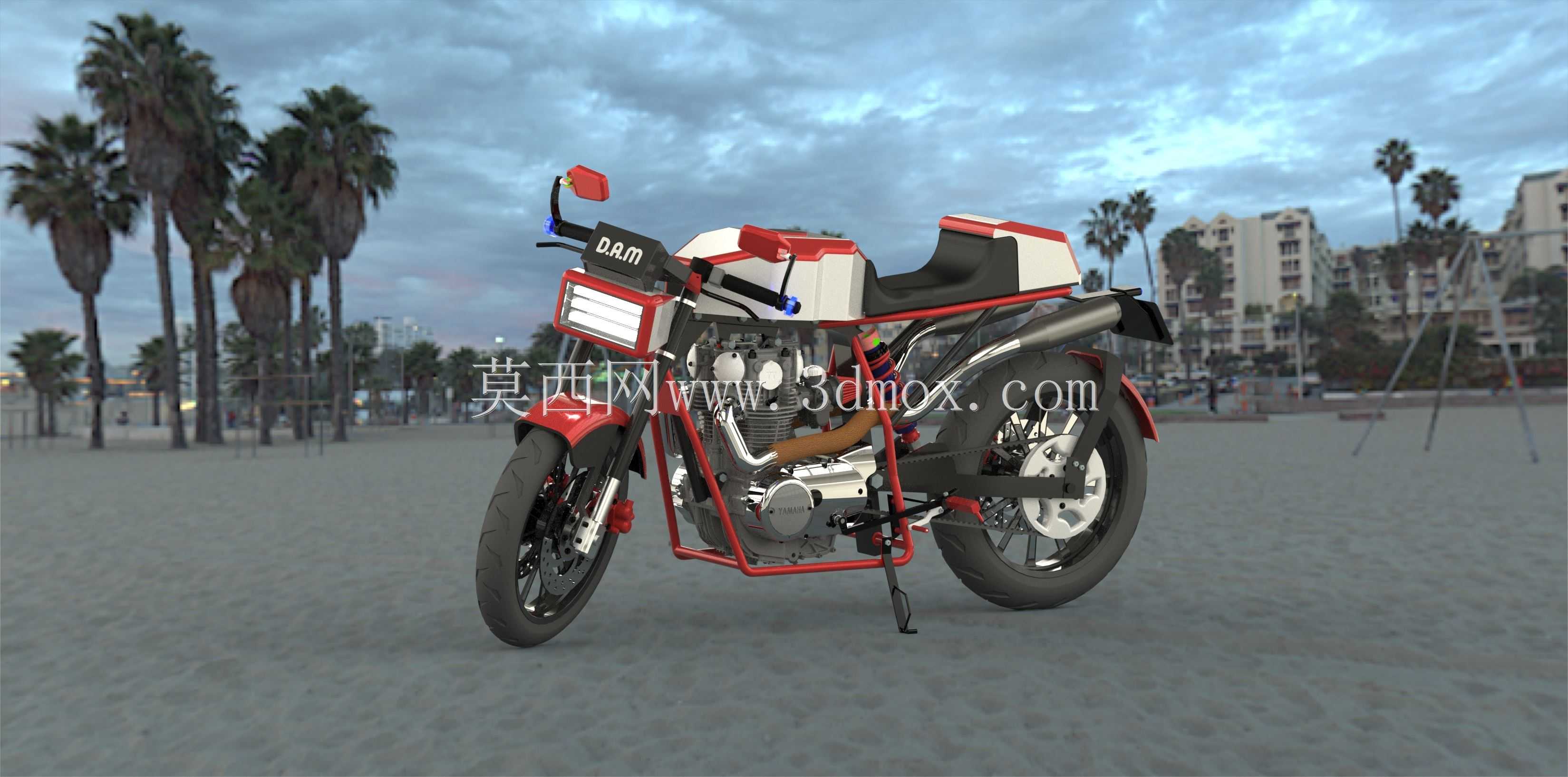

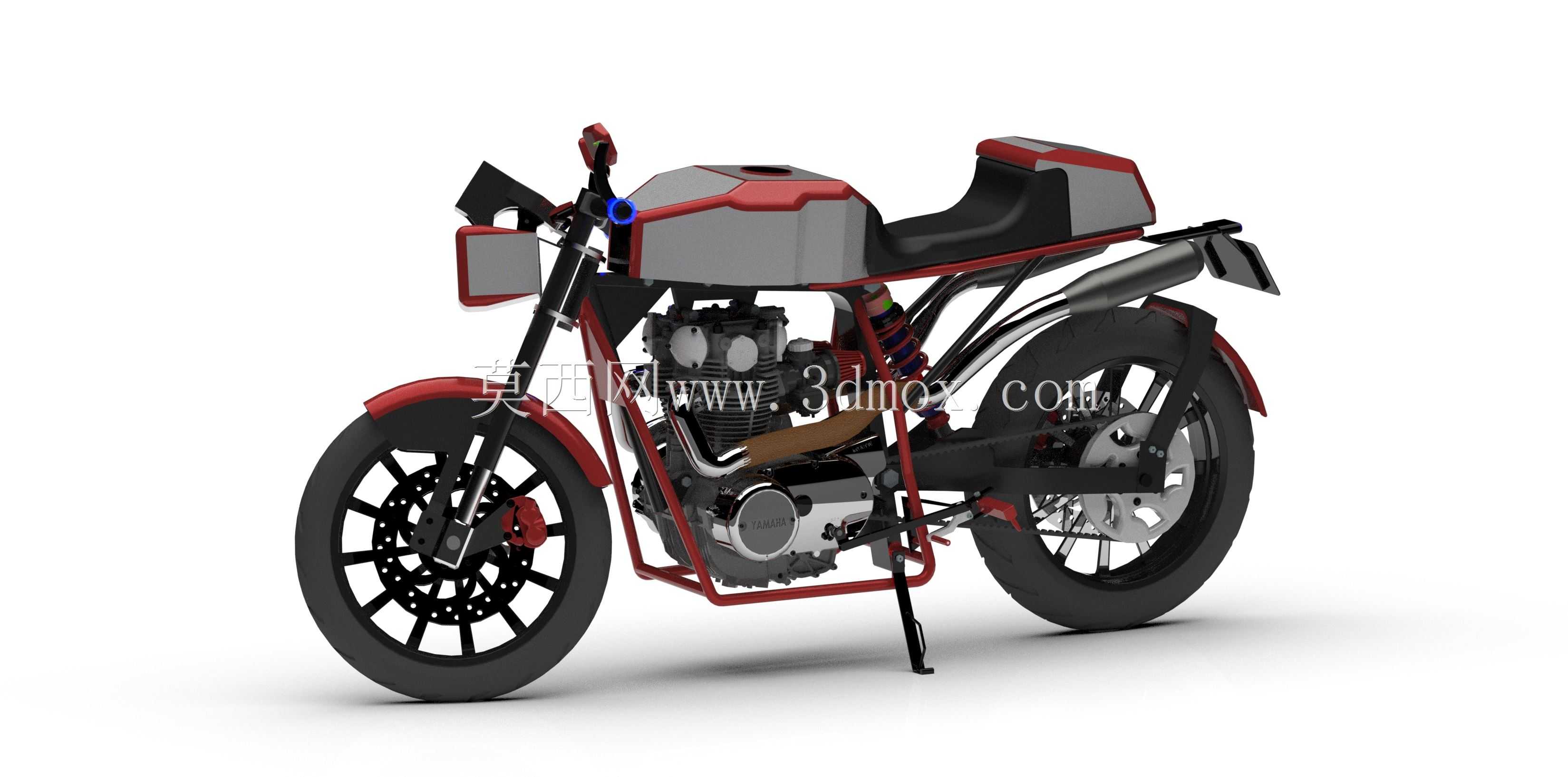

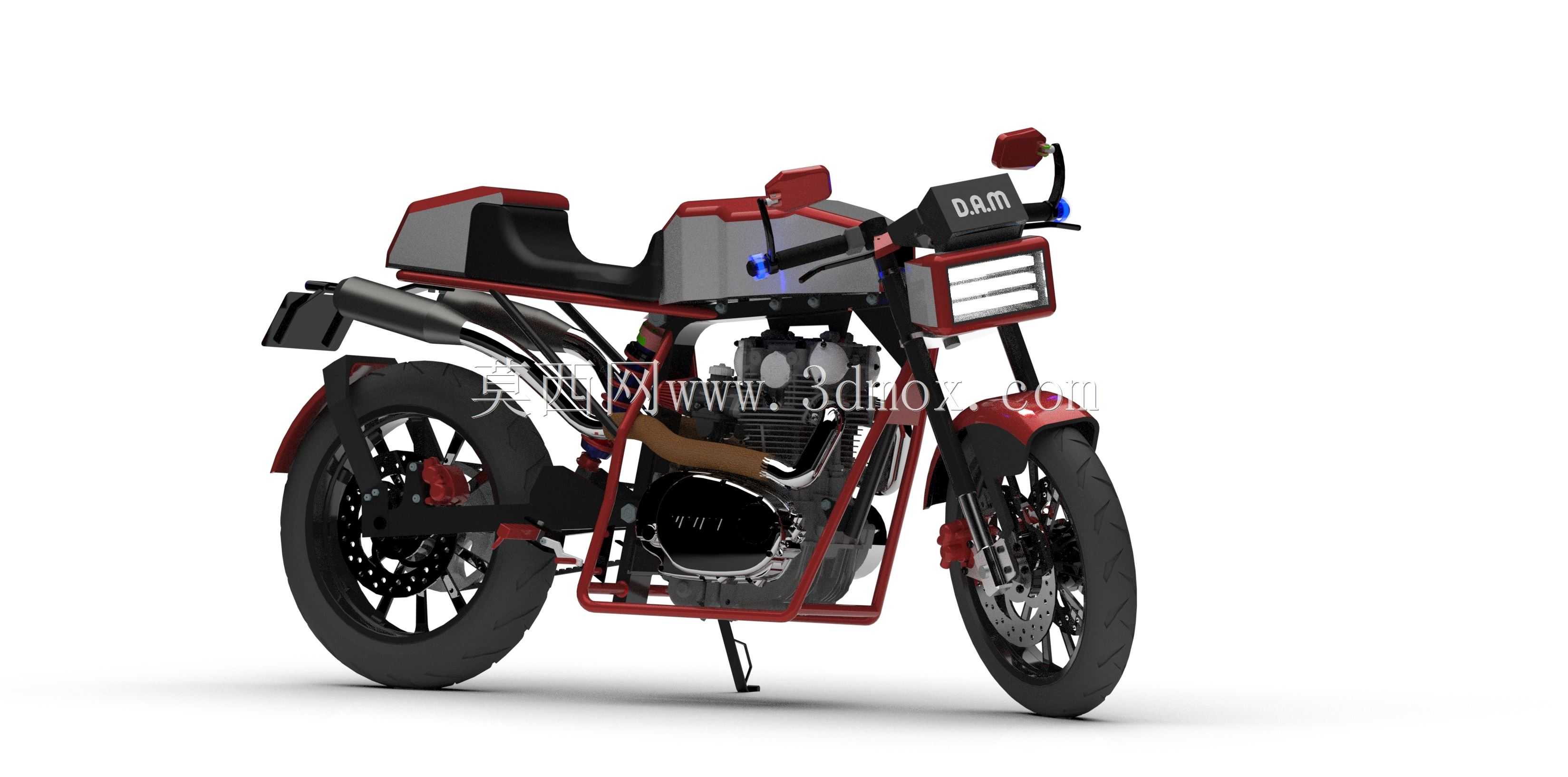

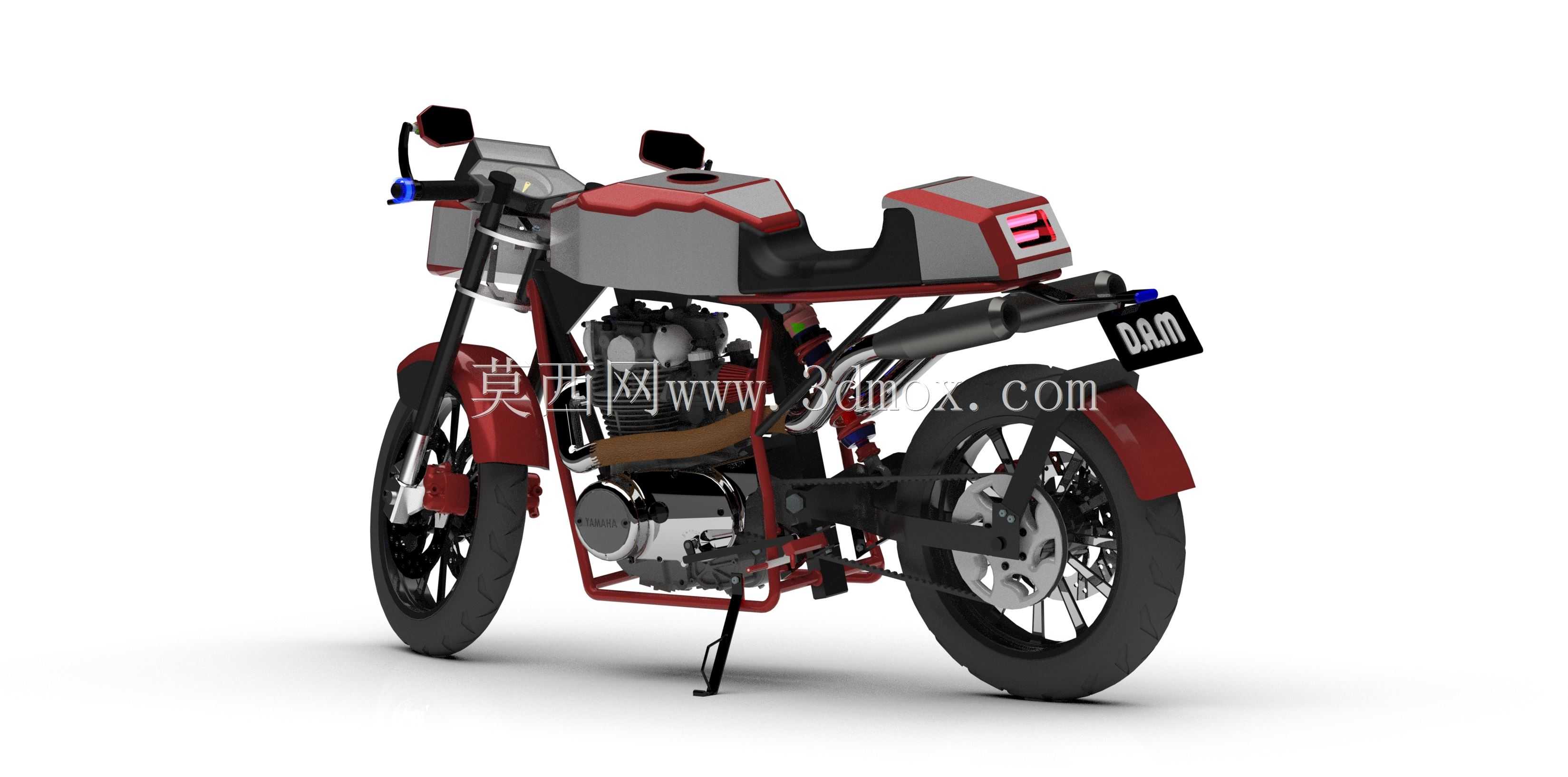

本次设计的Cafe Racer风格机车，核心面向复古机车改装、个性化定制骑行场景，适配城市通勤、短途休闲骑乘、复古机车文化聚会等实际使用需求，整体设计围绕轻量化、操控灵活性、复古视觉质感三个核心方向展开。设计初期先确定整车的硬点边界：轴距控制在1380mm，座高设定为780mm，整车干重控制在165kg以内，保证多数骑行者能够双脚撑地，同时兼顾弯道骑行时的倾角余量，避免脚踏、排气等突出部件在压弯时与地面发生剐蹭。建模阶段先从车架部分入手，采用钢管编织式车架结构，先绘制主车架的空间中心线，确定发动机安装吊耳的位置坐标，保证动力总成与车架的安装孔位完全匹配，预留出发动机散热的气流通道，同时兼顾车架的扭转刚度，通过不同管径的钢管搭配，在重量与强度之间找到平衡。车架建模完成后，开始匹配行走系统：前悬采用正置式液压减震，行程设定为120mm，匹配17寸前轮组与双活塞卡钳制动结构，后悬采用双枪弹簧减震，预载可调，匹配17寸后轮组与单碟刹结构，前后轮的轮距、后摇臂的摆动角度都经过反复校核，保证转向时的阿克曼角符合骑行操控需求，避免转向过度或不足的问题。动力总成部分参考单缸风冷发动机的结构布局，还原缸体、缸头、散热鳍片、化油器、排气前段的结构，排气尾段采用短款高位侧出设计，既符合Cafe Racer的复古风格，也能避免骑行时排气高温灼伤腿部。外观覆盖件设计上，采用狭长的复古方形大灯，低矮的驼峰式单座，红色的钢管车架裸露在外，搭配红白色的油箱与尾部整流罩，车把采用低趴的分离式车把，降低骑行时的风阻，后视镜安装在车把端部，还原经典Cafe Racer的视觉特征。建模过程中逐一对近110个独立零件进行装配约束，检查零件之间的干涉问题：比如转向时车把与油箱的间隙、链条与后摇臂的间隙、减震压缩到极限时轮胎与尾部挡泥板的间隙，所有运动部件都预留足够的活动余量，同时完成了不同场景下的渲染验证，保证金属车架、橡胶轮胎、塑料覆盖件、皮革座椅的材质表现符合真实机车的质感，整体结构完全满足实际改装生产的结构参考需求。
