带轮集成式直流减速驱动轮结构设计

　　在小型移动机器人、桌面级AGV、教育类竞赛机器人的驱动方案选型中，集成带轮的直流减速驱动单元一直是兼顾安装空间与输出扭矩的优选方案，本次设计的带轮直流减速电机，正是针对这类对安装尺寸有严格限制的小型移动场景开发的一体化驱动部件。不同于常规分体式电机、减速器、行走轮的堆叠安装结构，该设计将减速输出端与行走轮做了集成化处理，省去了额外的轮轴连接法兰、联轴器等过渡零件，能有效压缩驱动单元的轴向安装尺寸，适配底盘内部空间局促的小型机器人结构。

　　从实际应用场景来看，这类驱动单元可直接用于轮式巡检机器人的底盘驱动、桌面级搬运小车的行走机构、学生竞赛类机器人的动力输出，也可作为小型传送带的驱动辊动力源使用，其输出端直接集成的带防滑纹路的行走轮，无需额外包覆橡胶层即可在亚克力、铝板、木质桌面等常见平整接触面获得足够的抓地力，避免轮面打滑造成的里程计计数偏差。

　　设计过程中优先考虑了安装边界的约束，配套行走轮的直径设定为70mm，轮体厚度为40mm，这个尺寸区间既可以保证在3-5kg的整机负载下，轮面接触压强处于合理范围，不会因压强过大造成轮面过度磨损，也能匹配常规小型直流减速电机的输出轴径，避免轴伸过长造成的径向跳动问题。电机本体与减速箱采用同轴式布局，减速级采用直齿圆柱齿轮传动，齿轮模数选取0.5，在保证足够传动强度的前提下，尽可能压缩减速箱的径向尺寸，让整个驱动单元的最大外径控制在轮体外径范围内，不会出现结构突出干涉底盘其他部件安装的问题。

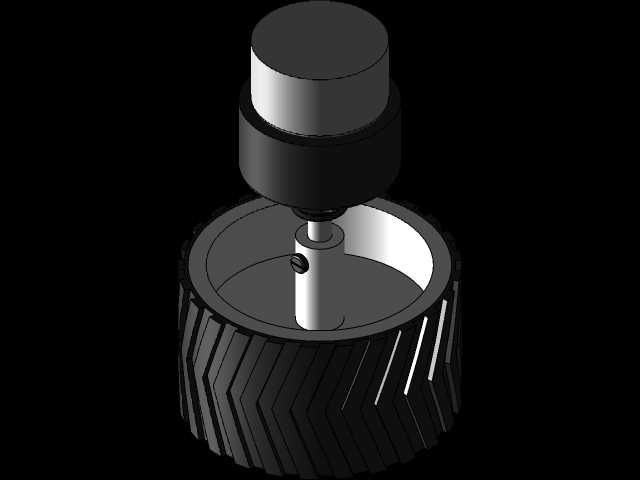

　　输出轴与轮体的连接采用D型轴切边配合顶丝锁紧的结构，这种连接方式加工难度低，装配时无需额外的键槽加工，仅需在轮体轮毂位置加工对应D型孔与顶丝螺纹孔，即可实现无间隙传动，同时也方便后期维护时快速拆卸轮体，更换不同纹路或者不同直径的轮组适配不同地面场景。轮体表面的防滑纹路采用斜向人字纹设计，纹路深度控制在1.5mm，既可以在硬质光滑地面排出接触面的空气，避免轮面与地面之间形成气膜造成打滑，也不会因纹路过深造成轮体转动过程中的振动过大，影响机器人上搭载的传感器精度。

　　在功能特性上，该减速电机单元的输出扭矩经过齿轮减速后，可满足小型移动机器人0.5m/s的额定行走速度需求，同时在10%坡度的坡面行走时也能提供足够的牵引力，不会出现堵转烧蚀电机的问题。电机尾部的输出轴预留了安装码盘的轴伸位置，用户可根据自身控制需求加装光电码盘实现闭环速度控制，无需对电机本体做额外的结构修改。整个驱动单元的安装基准面设置在减速箱前端的法兰面，法兰面上预留了3个均布的M3安装螺纹孔，安装时仅需在底盘安装板上加工对应的过孔，即可从外侧用螺丝将整个驱动单元固定在底盘上，装配工序简单，不需要复杂的定位工装即可保证安装同轴度。

　　考虑到机器人套件的通用性，该设计的所有零件尺寸均遵循小型机器人的常用安装规范，安装孔位、轴径、轮体尺寸都可以和市面上主流的小型机器人结构件兼容，用户在做结构迭代时不需要重新设计整个底盘的安装结构，仅需替换对应驱动单元即可完成动力升级。轮体采用工程塑料注塑成型的工艺可行性也在设计阶段做了验证，轮毂位置的壁厚均匀，不会出现注塑缩痕问题，齿轮部分采用粉末冶金加工即可满足传动强度要求，适合小批量量产加工，降低整套驱动单元的制造成本。

　　在实际装配验证环节，该结构的轴向累计公差控制在0.2mm以内，轮体转动时的端面跳动量不超过0.1mm，不会出现轮体蹭到底盘安装板的问题，电机引线从减速箱侧面引出，走线位置避开了轮体的转动范围，不会出现引线被轮体卷入的风险。针对不同的供电电压场景，该结构的电机安装位可适配不同长度的直流有刷电机本体，仅需调整减速箱末级齿轮的啮合位置，即可兼容6V、12V等不同额定电压的电机，满足不同续航要求、不同速度要求的机器人设计需求。
