带骑手姿态的运动摩托赛车结构设计

　　这套运动赛车结构围绕两轮公路竞速场景搭建，整车按骑手俯身骑行的人机姿态完成布局，覆盖车架、行走、转向、动力传递、外覆盖件与骑乘姿态参考等完整装配关系，可用于运动两轮车概念方案验证、结构教学拆解、竞速载具外观评审以及骑行姿态人机校核。

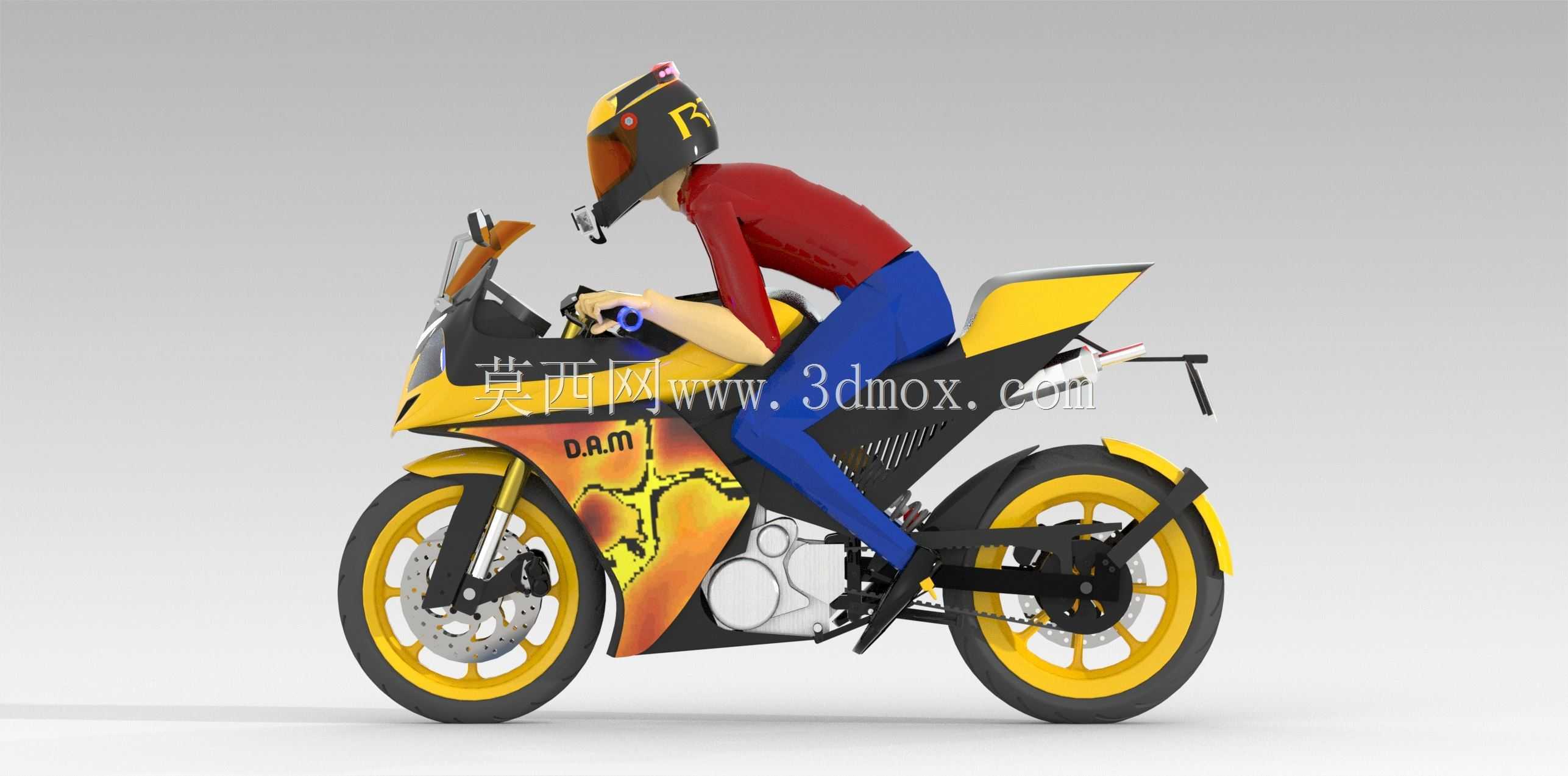

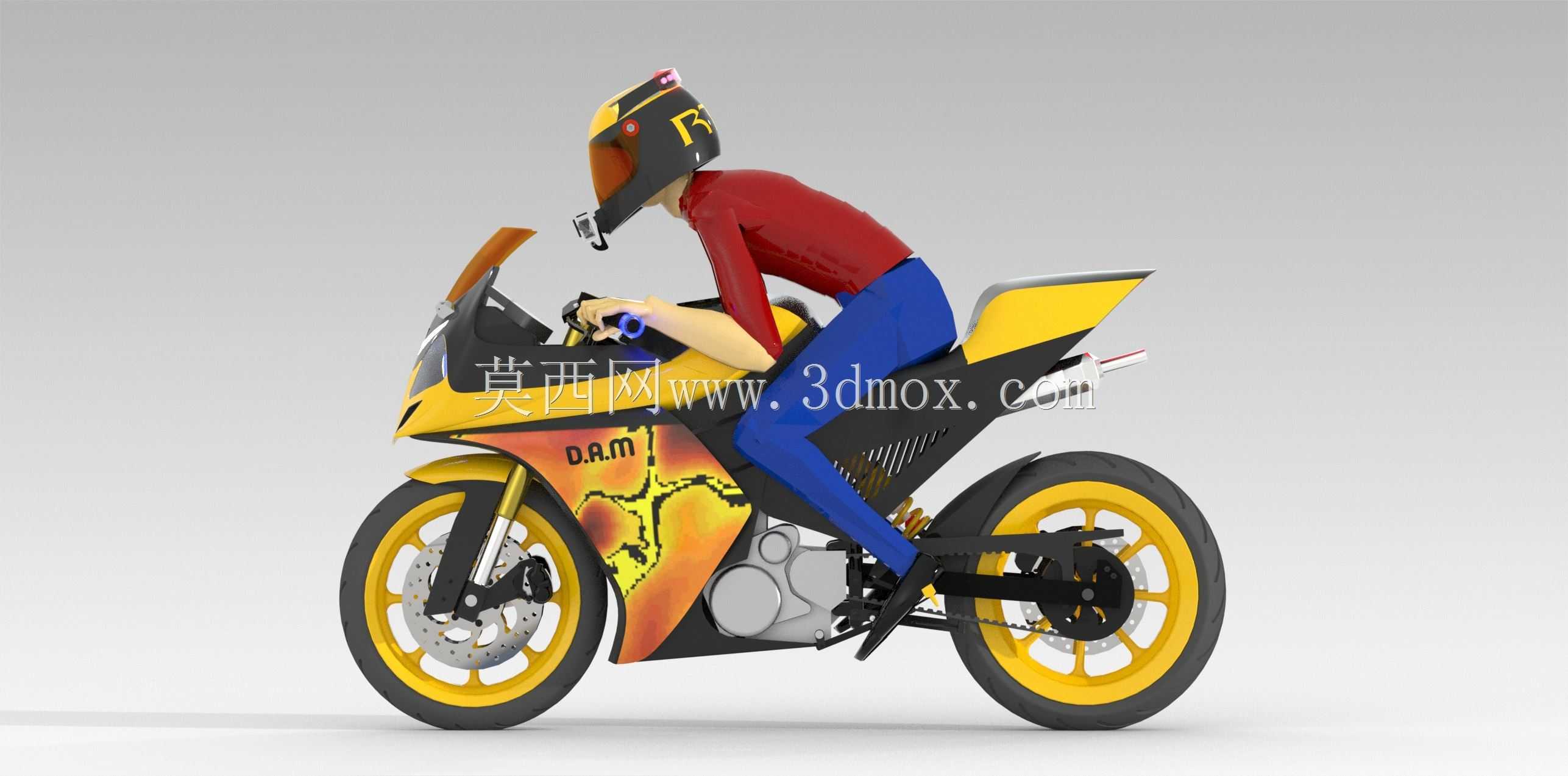

　　从实际用途看，该结构重点还原公路运动摩托在压弯、加速握持车把、脚踏承重状态下的空间关系。骑手模型以躯干前倾、手臂弯曲握把、膝盖贴合油箱侧区、脚掌落于脚踏的姿态固定，能够直接检验车把宽度、脚踏高度、座垫前缘位置与油箱轮廓之间是否干涉。设计时没有把骑手作为独立摆件处理，而是将其手部、肘部、膝部和足部作为边界参照：手把转角需要避开前臂运动范围，油箱侧护板要给膝部留出夹持空间，脚踏与换挡杆、制动杆的相对位置要满足脚踝小幅操作，这些约束直接决定了车架上部和覆盖件的分型走向。

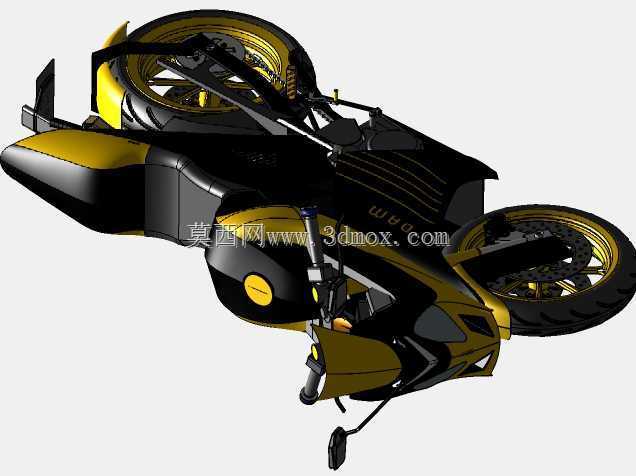

　　行走部分采用前后大直径轮组，轮辋、轮胎、制动盘、卡钳、前叉和后摇臂分别建立装配关系。前轮通过前叉与转向立管连接，转向轴线保留后倾角，车把转动时前叉、前轮和挡泥板同步偏转；后轮围绕后摇臂端部轴点布置，链轮、链条和后制动件形成清晰的传力路径。工程检查时需要重点关注轮胎与前挡泥板、后摇臂、链条护板之间的间隙，尤其在悬架压缩和转向极限状态下，轮胎外轮廓不能与覆盖件发生擦碰。轮辋采用醒目的黄色环状结构，既用于外观识别，也方便在三维视图中快速判断轮系中心、轴向位置和装配对称性。

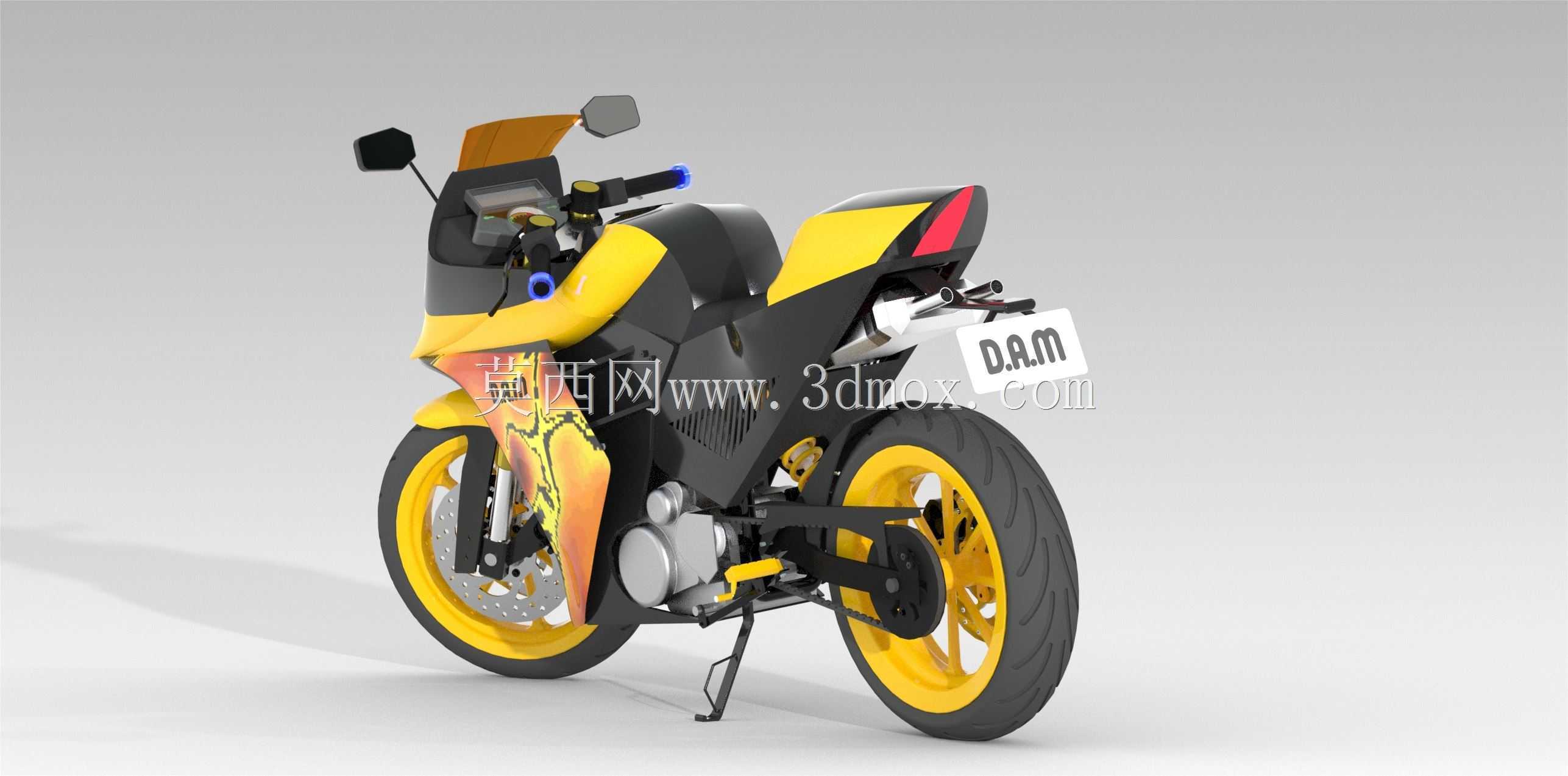

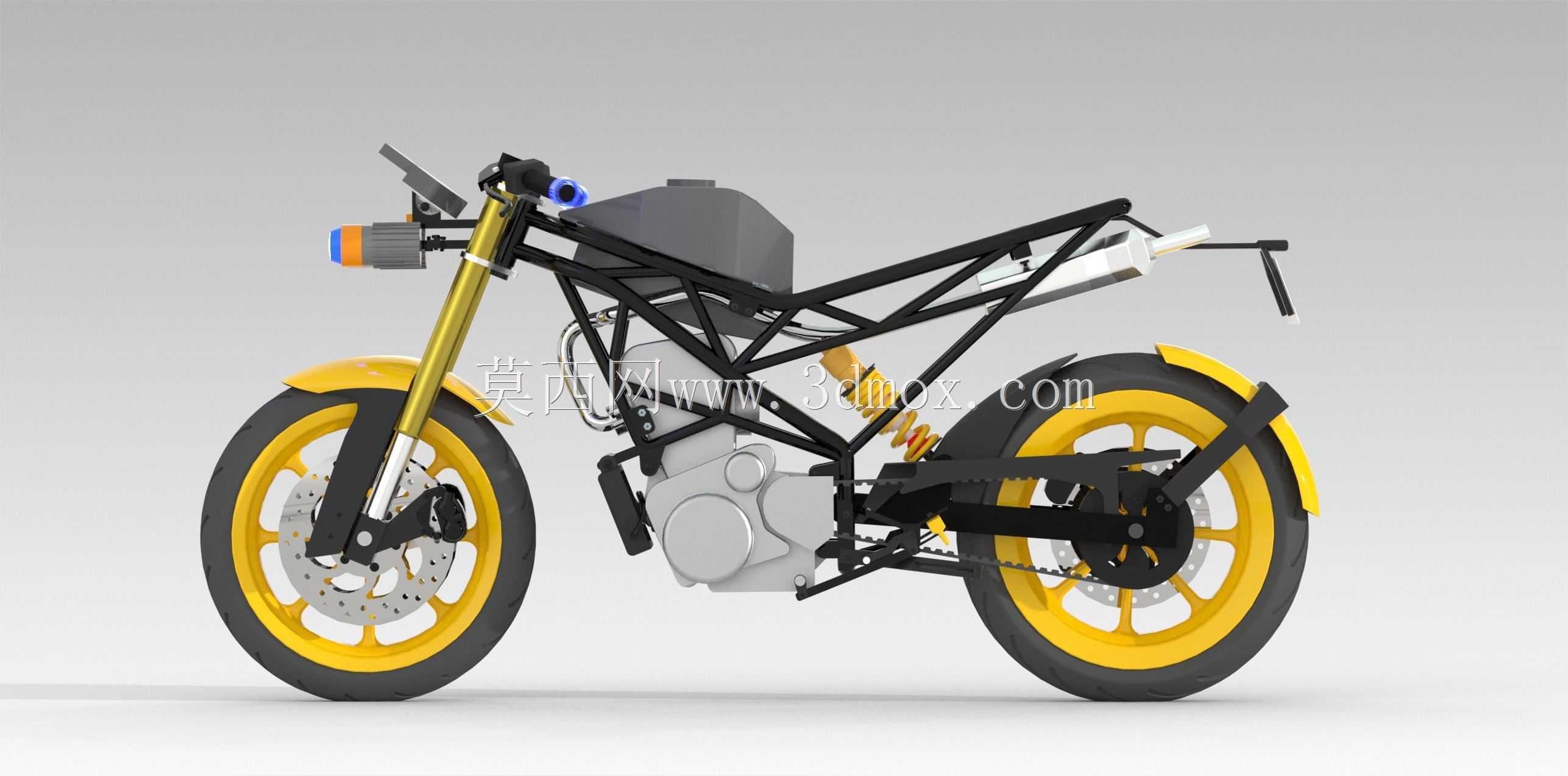

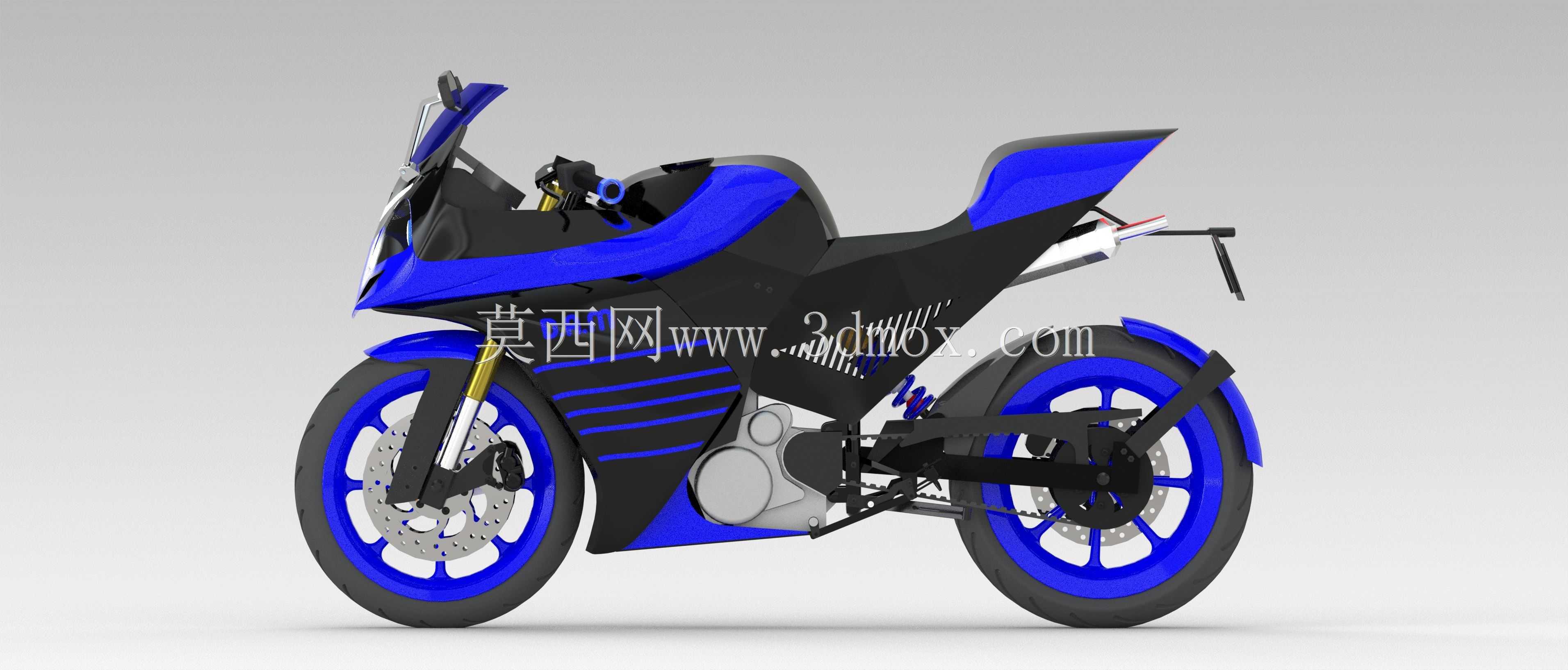

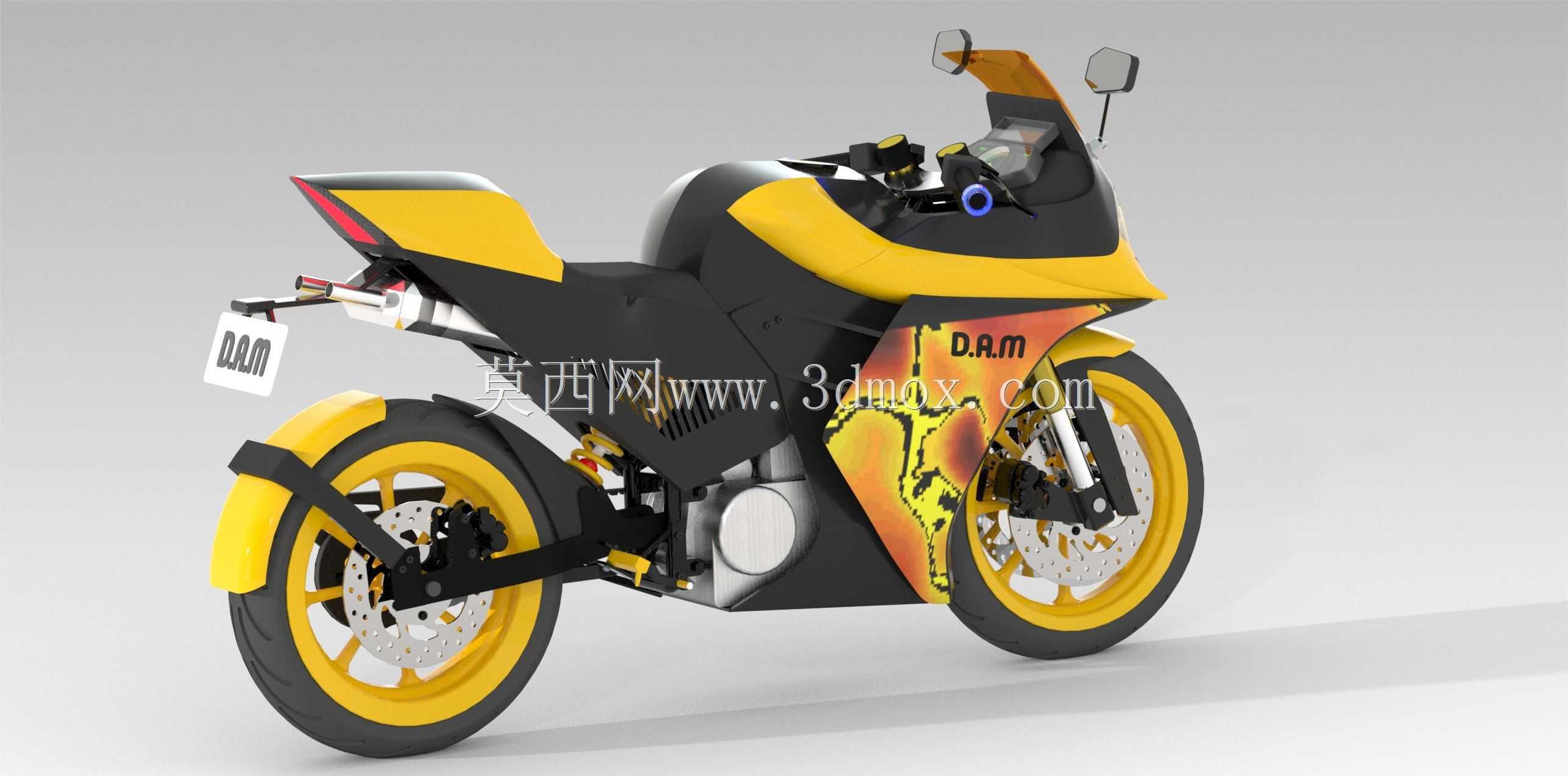

　　车架区域承担整车承载边界，前部连接转向系统，中部承托动力部件与骑手重心，后部延伸至座垫和尾罩。油箱与侧罩采用折线化运动造型，前部尖锐、中部收窄、尾部上扬，使骑手在俯身时能够自然夹持车辆。外覆盖件并非单纯曲面装饰，其内侧需要预留车架管梁、发动机轮廓、线束和散热空间；侧罩下方开口与发动机外露区域相互配合，既减少包覆过深造成的装配冲突，也让维护拆装时拥有足够操作空间。前风挡、后视镜、尾灯支架和尾部牌照安装位均按实车逻辑布置，尾部支架伸出后需满足牌照、灯具与后轮跳动边界的距离要求。

　　尺寸与安装边界方面，整车长度主要由前轮前缘至尾部灯具支架决定，宽度控制点集中在车把端部、护板最外侧和轮胎接地区域，高度则受风挡顶端、骑手头盔最高点以及座垫面影响。车架底部到地面的离地间隙需要兼顾倾斜过弯时的脚踏、侧罩和排气区域边界；前后轮轴距决定直线稳定性与转向灵活性，后摇臂长度、链轮中心距和链条张紧调节区需保持一致。装配时，前叉轴线、轮轴中心线、后摇臂摆动轴线和动力输出轴之间的平行或相交关系必须明确，否则后续工程图、运动模拟和零件拆分会出现基准混乱。

　　整套结构把竞速摩托的机械骨架、外观包覆与人机骑行姿态放在同一装配环境中，适合用于两轮运动车辆的概念造型讨论、零部件位置校核、装配干涉检查以及教学演示。
