金属质感标准国际象棋对弈套装

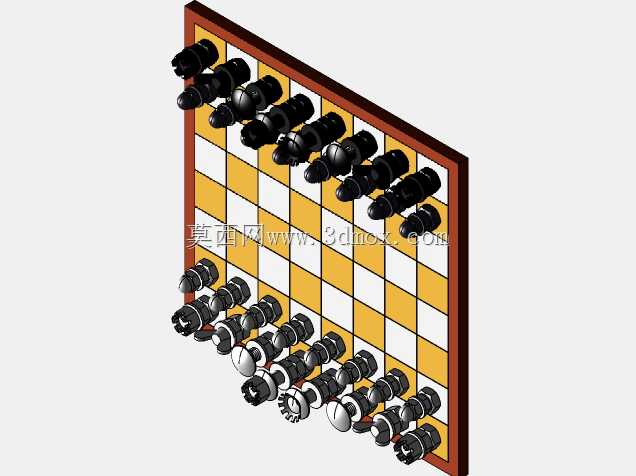

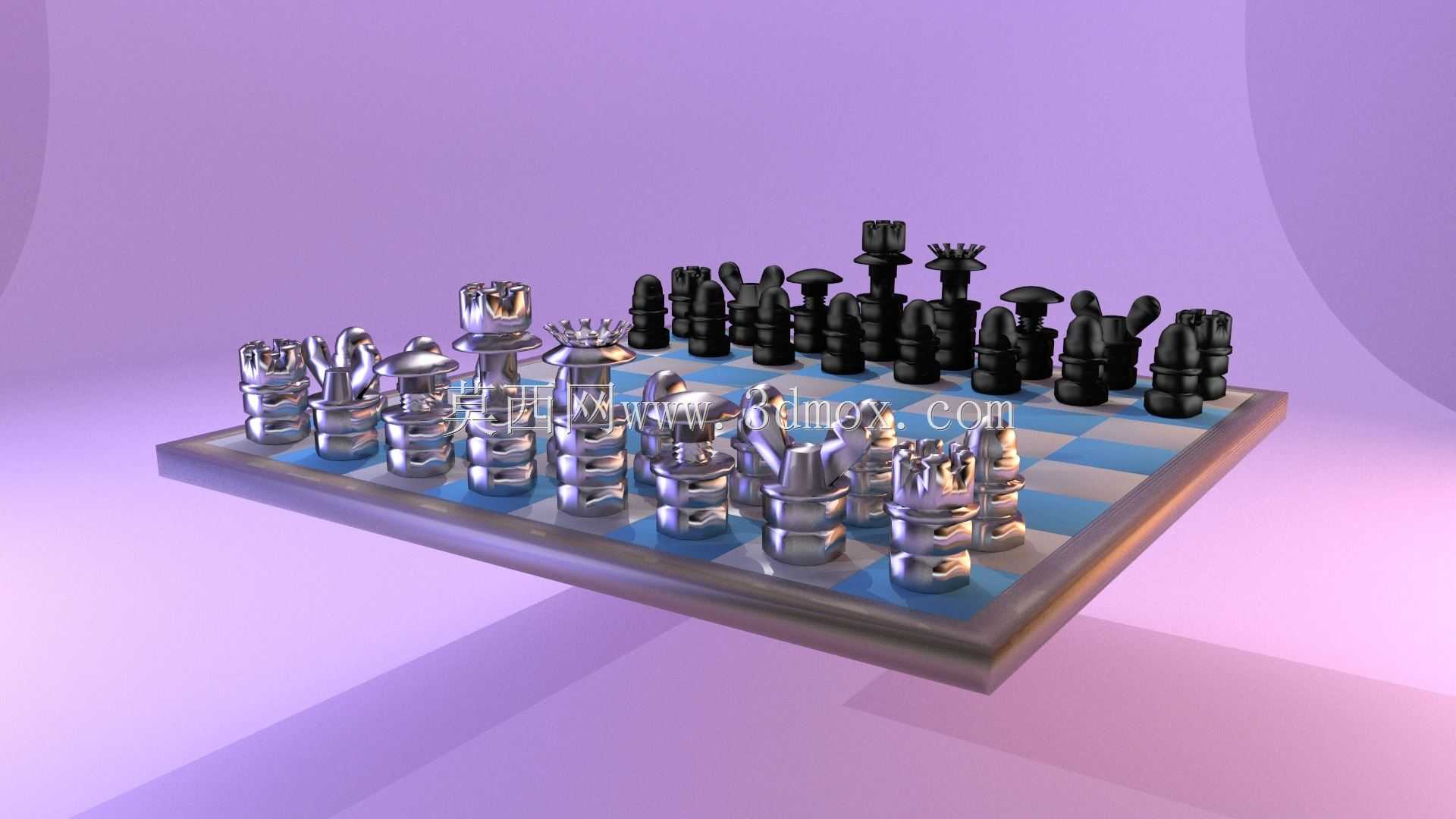

这套国际象棋模型的设计，最初是为了适配青少年益智教具、桌面休闲摆件以及机械加工实训展示三类场景，在做结构拆解前先梳理了实际使用的核心需求：棋子需要有足够的配重感避免倾倒，棋盘边框要做圆角处理防止日常磕碰划伤，所有棋子底部要做平整贴合处理，保证在棋盘格上放置时不会出现晃动偏移。建模时先从棋盘基体开始搭建，先绘制8×8的交替方格基体，区分深浅格面的同时，给外围边框预留15mm的安装边界，边框做45度斜角拼接，模拟实木棋盘的榫合结构，格面单格尺寸按照标准赛事用棋的50mm边长设定，保证棋子摆放时留有足够的行棋间隙，不会出现棋子互相剐蹭的情况。棋子部分按照国际棋联的标准比例做参数化建模，王的高度设定为95mm，后、车、马、象、兵按照固定比例依次递减高度，每个棋子都做了上下分阶的柱体结构，顶部造型严格对应各棋子的标识特征：王做十字顶造型，后做齿状冠顶，车做城堡垛口造型，马做立体马头轮廓，象做斜顶开槽结构，兵做圆顶柱体。建模过程中先绘制每个棋子的旋转截面草图，通过回转命令生成主体结构，再对顶部的异形特征做拉伸切除与圆角过渡，所有棱边都做R0.5的圆角处理，既模拟金属机加工的倒角效果，也避免3D打印或者机加工时出现应力集中的问题。棋子底部统一做直径2mm的沉孔，可后续粘贴防滑毛毡，减少棋盘表面的磨损。整套模型的装配按照开局初始布阵位置做约束，黑白双方棋子分别排布在棋盘两端的两行格位上，每个棋子的中心与棋盘格中心做重合约束，保证整体布局规整。从实际应用角度看，这套模型既可以直接导出加工图纸做金属切削加工成品，也可以作为3D打印的实训模型，帮助初学者掌握回转体建模、装配约束、外观材质渲染的基础操作，同时成品也可作为机械主题的桌面文创摆件，适配工业风的空间陈设需求。建模时特意区分了黑白棋子的材质表现，深色棋子做发黑钢材质质感，浅色棋子做抛光铝材质质感，棋盘格做哑光木纹饰面与浅灰金属格面的交替搭配，边框做深棕木纹材质，渲染时调整环境光的反射参数，突出金属棋子的高光与倒角细节，让整体视觉效果更贴近真实机加工成品的质感。
