斜置多靶位射击训练决斗靶结构设计

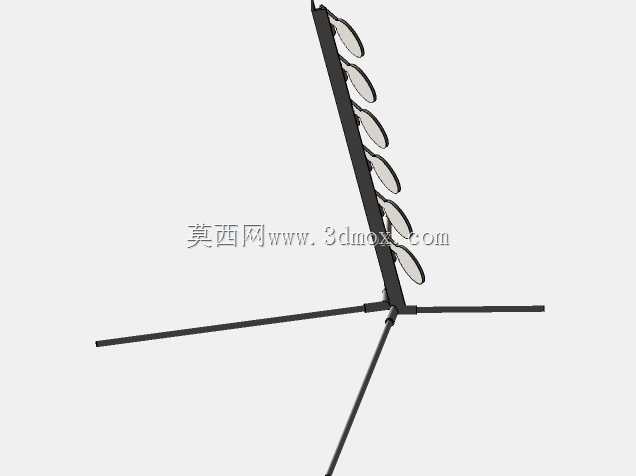

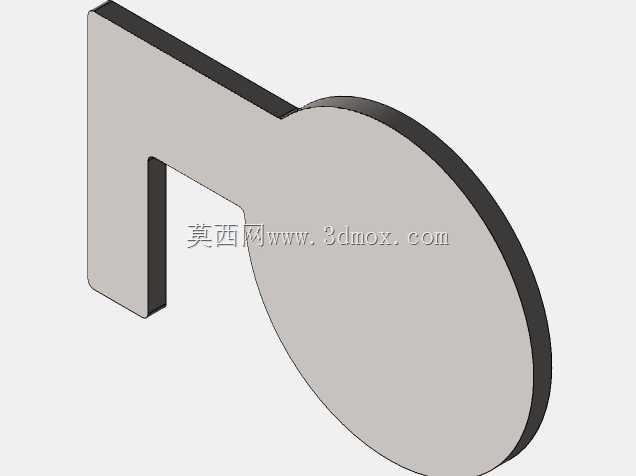

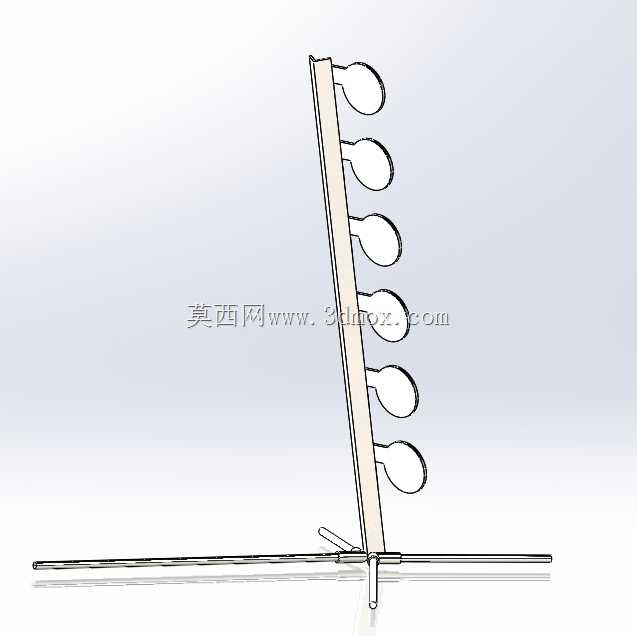

这套靶具主要面向民用射击训练场、战术训练营地的实弹射击训练场景，可同时支持步枪、手枪等多类火器的快速射击训练，区别于传统单靶位立靶，斜置排布的靶板能模拟决斗场景下的多目标快速切换射击需求，适配从基础精度射击到动态速射的多类训练科目。整套结构分为底部支撑横架、斜向主立杆、六组独立悬挂靶位三个核心部分，底部横架采用长直杆结构向两侧延伸，保证架体在硬质平整场地放置时的抗倾覆稳定性，无需额外打地锚固定，可快速转移布设；斜向主立杆与底部横架呈固定倾角设置，让六个靶位沿斜向依次错开排布，避免前后靶位被弹头击中后产生干涉，每个靶位通过铰接结构挂载独立靶板，被弹头击中后可产生明显的偏转反馈，方便射手快速判断命中情况，无需额外设置电子传感装置即可实现直观的命中反馈。建模阶段先从底部支撑结构入手，先绘制底部横架的截面轮廓，拉伸生成主体杆件后，在中心位置绘制主立杆的安装铰接座，预留销轴安装孔位，保证立杆与底座的连接强度，同时可根据训练需求微调立杆倾角。随后绘制斜向主立杆的杆体，沿杆体长度方向等距排布六个靶位的挂接座，每个挂接座预留靶板铰接轴的安装间隙，避免装配时出现干涉。靶板部分采用勺形轮廓设计，挂接端设置轴孔与挂接座配合，击中后可绕轴自由转动，后续更换靶板时只需抽出铰接轴即可快速替换，无需拆解整个架体。建模过程中需要重点校核各靶位的偏转空间，确保上方靶板被击中偏转时不会碰撞下方靶位，同时要核算底部横架的配重分布，当架体受到弹头冲击产生振动时，重心始终落在底部支撑的边界范围内，不会出现侧翻问题。当前设计初始方案采用低碳钢做原型验证，后续量产版本可更换为AR500防弹钢板制作靶板，提升抗弹头冲击的使用寿命，架体主体结构可采用普通碳素钢焊接制作，控制整体制造成本，适配户外训练场地的长期露天使用需求，整套结构无复杂传动部件，日常维护仅需定期检查铰接轴的磨损情况，更换磨损的轴件即可持续使用。
