十字底座落地式家用通风电风扇结构设计

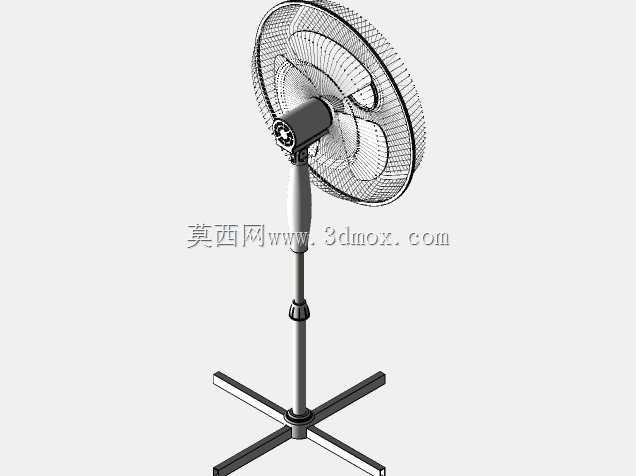

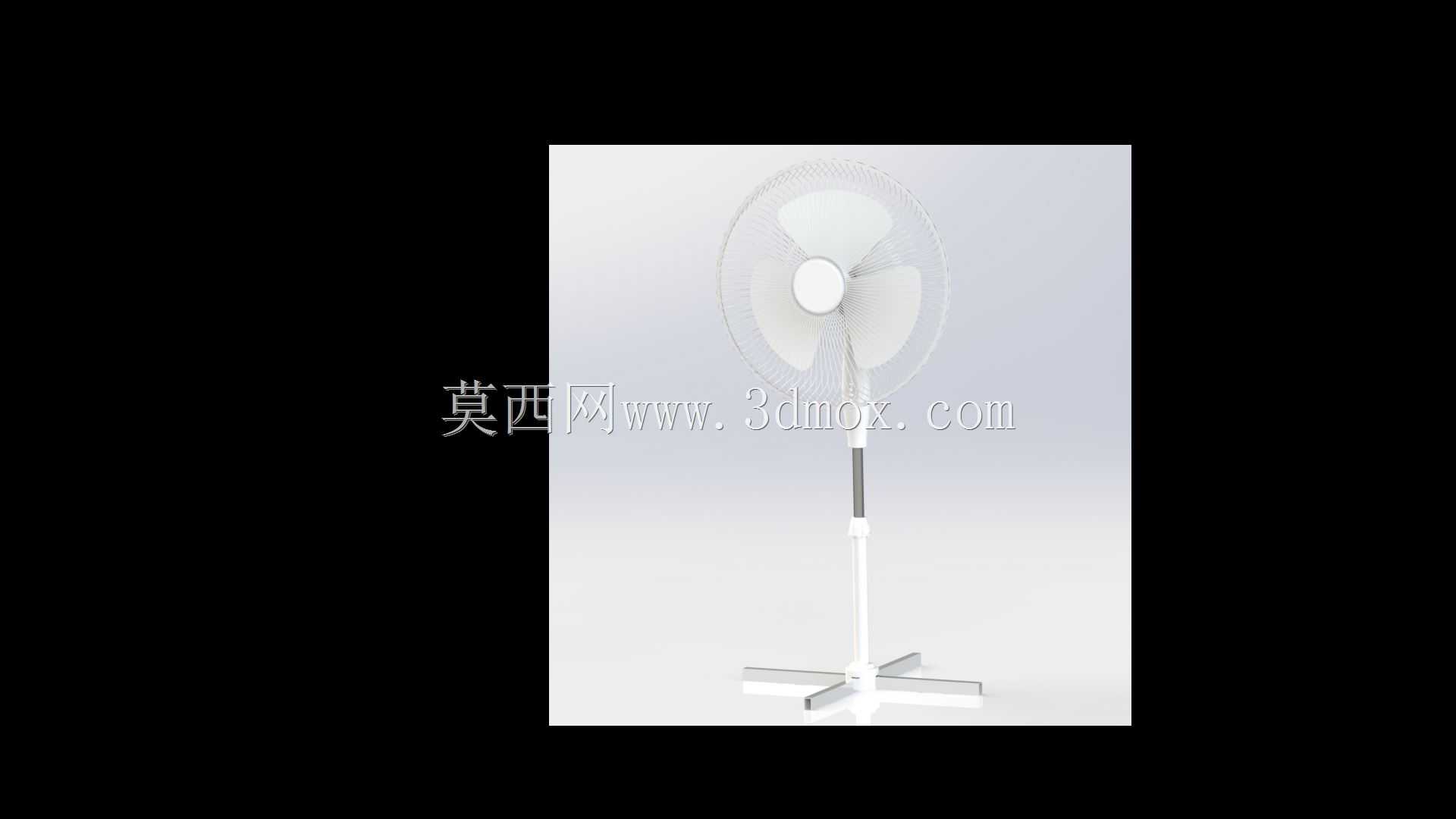

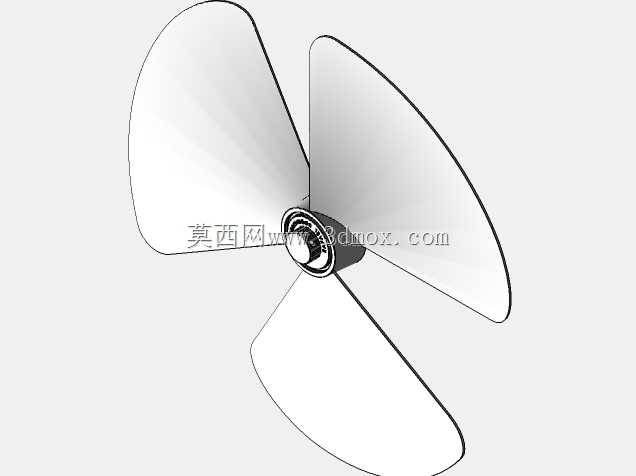

日常民用与商用场景里，这类落地式通风扇的适配范围极广，从家庭客厅、卧室的局部空气循环，到小型办公区、临街商铺的工位送风，再到仓储临时点位的人员降温，都能见到同结构产品的身影，核心作用是通过定向或摆动送风加速体表汗液蒸发，同时带动小范围空气流动，避免密闭空间局部闷热。做这款结构建模的时候，最先要敲定的是安装边界与尺寸约束，十字交叉的金属底座单根支脚长度控制在350mm左右，交叉点中心预留立杆安装孔，底座支脚末端要预留防滑脚垫的安装位，保证整机放置在平整地面时的倾覆力矩满足安全要求，立杆部分做两段式伸缩结构，升降调节范围覆盖800mm到1300mm，适配坐姿、站姿不同使用场景的送风高度需求。建模时先从底座部分开始绘制，先画出单根支脚的矩形管截面，拉伸到对应长度后做交叉布尔运算，处理中心安装凸台的螺纹孔特征，接着绘制升降立杆的内外管结构，外管上端做锁紧套的卡扣结构，内管和机头连接位置做万向调节的铰接座，方便调整送风俯仰角度。机头部分的建模要先处理电机安装腔，后网罩通过卡扣固定在电机前端盖，扇叶做三片式曲面结构，绘制时先做单个扇叶的翼型截面，沿扭转角度路径放样后圆周阵列，前网罩做密集径向辐条加外圈加强筋的结构，通过网罩圈的卡扣和后网罩锁紧。摇头机构的传动部分藏在电机尾部的腔体内，建模时要预留曲柄连杆的运动空间，保证连杆摆动时不会和壳体发生干涉，电机尾部的控制旋钮、档位按键都要和壳体的安装孔做精准配合，避免出现装配间隙偏差。整个结构的设计思路优先考虑装配便捷性，所有塑料件之间的连接尽量采用卡扣结构减少螺丝用量，金属立杆和底座的连接采用快拆螺丝，方便用户日常收纳搬运，网罩的辐条间距控制在12mm以内，避免使用过程中手指误入触碰扇叶发生危险，扇叶做动平衡配重的预留位，减少高速转动时的整机震动。
