电脑CPU散热用轴流排风扇结构设计

做这款PC排风扇的建模时，最先要考虑的是机箱内狭窄的安装边界，常规80mm见方的安装孔位是行业通用标准，四个角的固定沉孔深度要控制在2mm以内，避免安装时螺丝顶穿PCB板或者干涉到主板背面的焊点。扇框采用PA66加纤材质的等壁厚设计，壁厚均匀控制在1.2mm，既保证注塑时不会出现缩痕，也能控制整体重量不会给主板CPU插槽带来额外的应力负担。

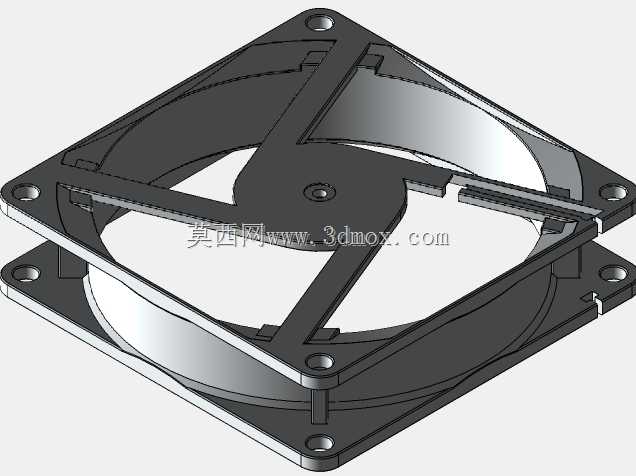

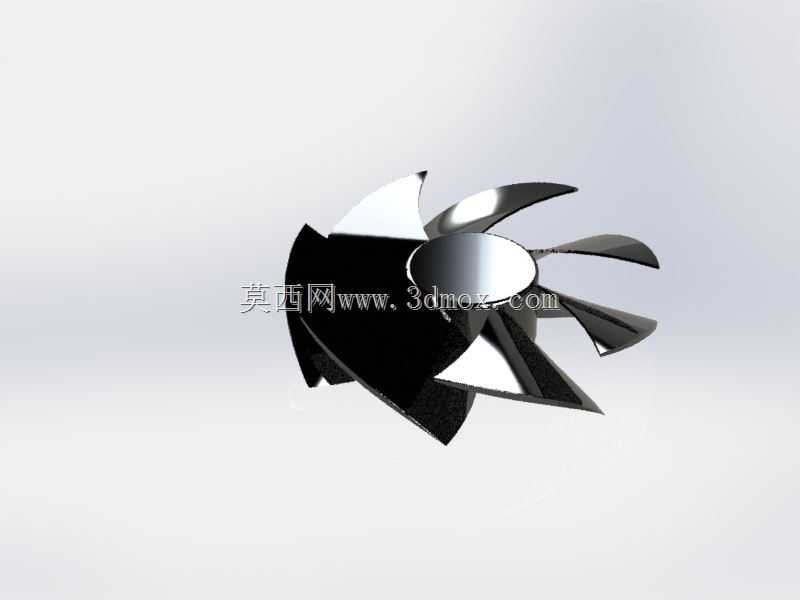

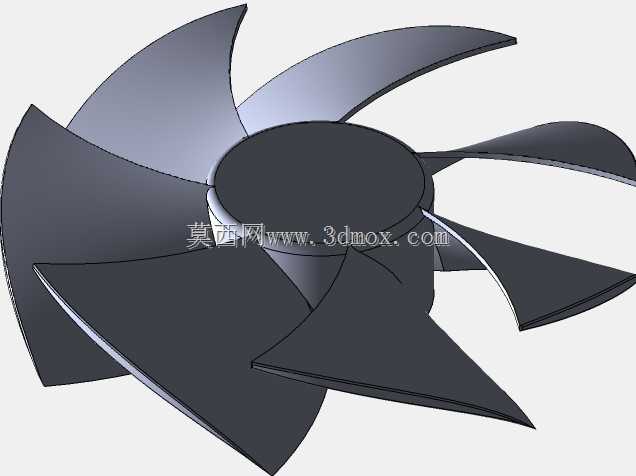

建模初期先在SolidWorks里绘制扇框的基准草图，先定位四个安装孔的中心距，再拉伸外框主体，之后做四角的圆弧过渡，圆角半径不能太小，不然注塑时容易出现应力集中导致安装时开裂。扇叶部分的设计是核心，七片后倾式叶片的曲面要兼顾风压和噪音，叶根到叶梢的扭角从22度渐变到12度，绘制叶片曲面时先做单叶的引导线，通过投影曲线把叶型轮廓映射到不同直径的基准面上，再用放样命令生成单叶曲面，之后圆周阵列得到整组扇叶，阵列时要注意每片叶片的角度偏差不能超过0.5度，不然转动时会出现动平衡问题。

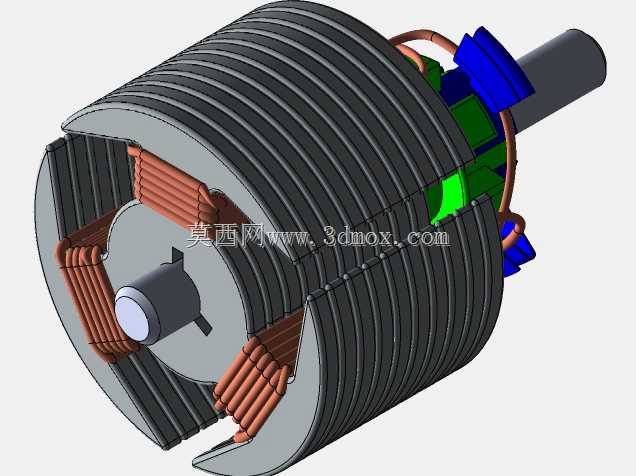

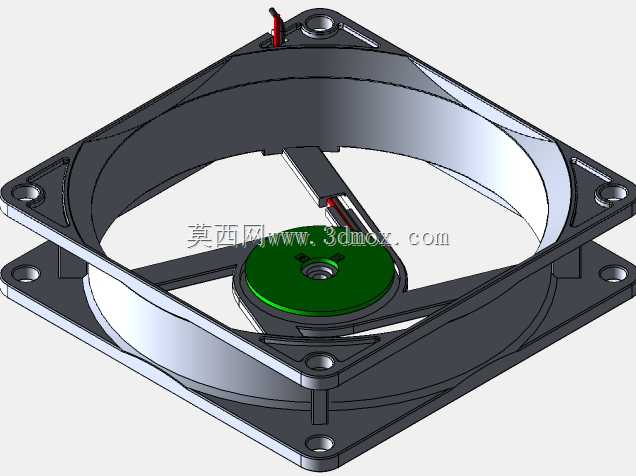

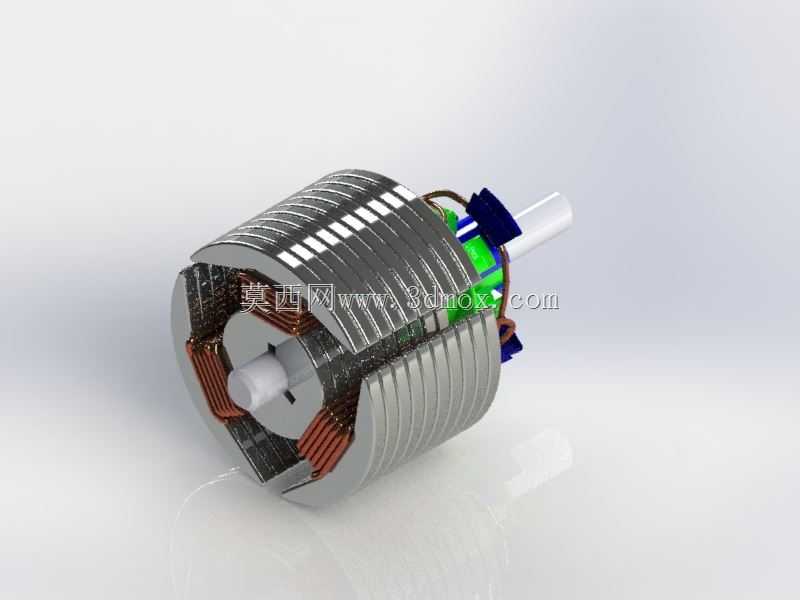

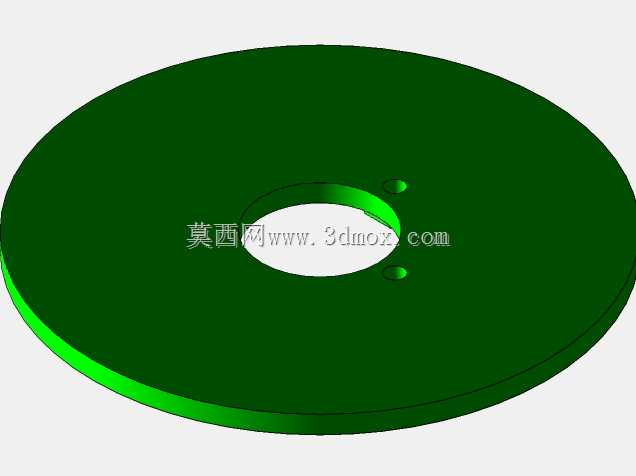

中间的转子部分，要预留出电机的安装腔，轴承位的同轴度公差要控制在0.02mm以内，建模时先做转子的内孔基准，再向外拉伸磁环的安装位，磁环和外框的间隙要留0.3mm，避免转动时出现扫膛。扇框中间的支撑筋采用十字交叉布局，筋的厚度做1.5mm，同时在筋和外框的连接处做圆角过渡，减少气流通过时的紊流，降低风噪。

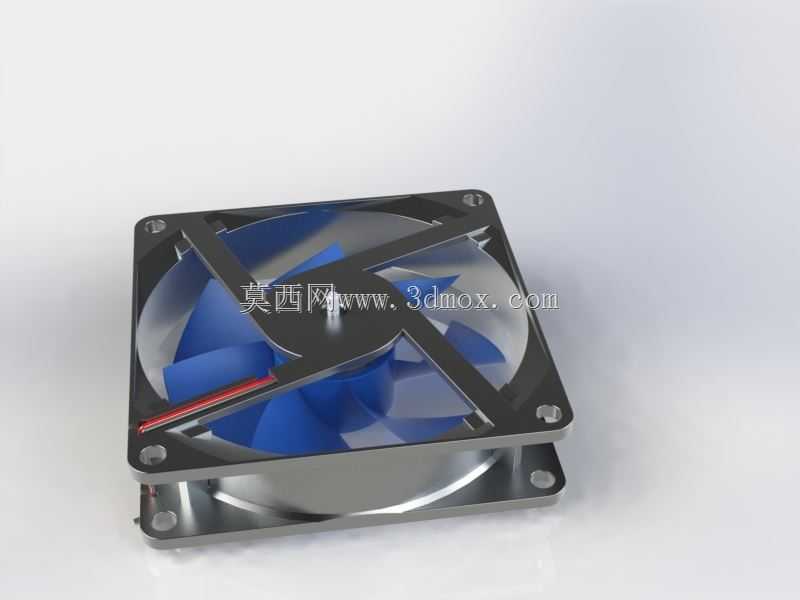

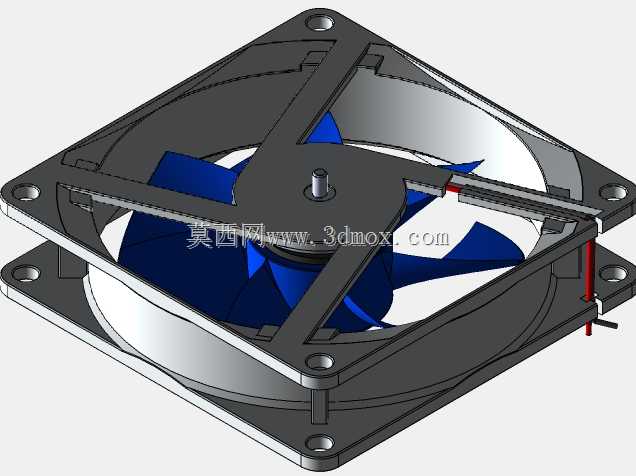

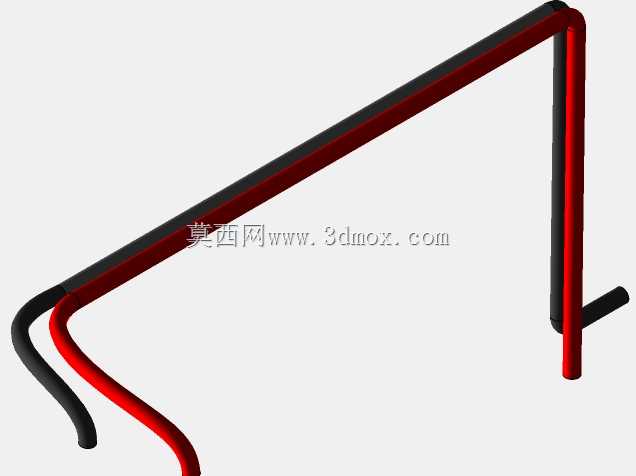

实际应用场景里，这类风扇主要是给CPU、机箱显卡等发热硬件做主动散热，通过定向排气把机箱内的热空气快速带出，工作时转速区间通常在1200转到2500转之间，建模时还要考虑出线口的位置，把供电线的出线槽做在扇框侧边，避免线材干涉扇叶转动。做装配验证的时候，要把扇叶、转子、外框做干涉检查，确保转动部件和固定部件之间的间隙均匀，不会出现擦碰。最后做外观渲染的时候，扇叶用半透明蓝色PC材质的外观，外框做哑光黑的质感，还原实际产品的视觉效果，方便后续做结构评审或者产品展示使用。
