40mm规格卡达多冲压结构挂锁

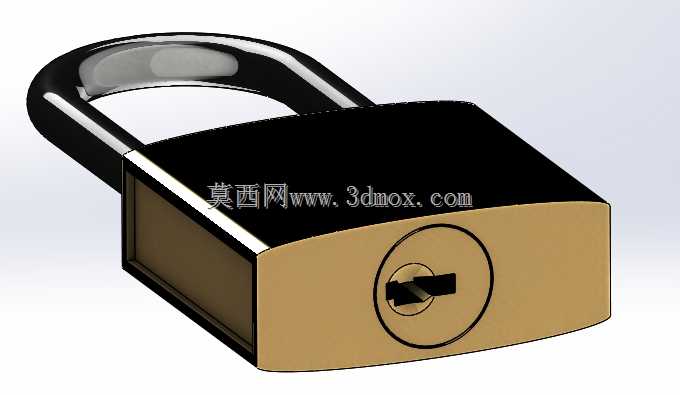

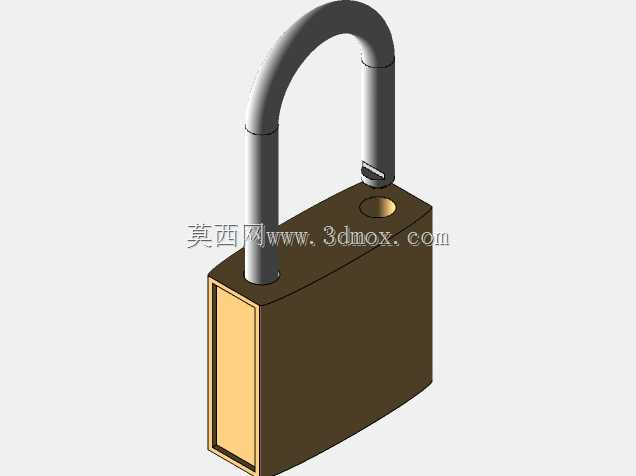

日常民用、工业仓储场景里，这类40mm规格的冲压挂锁是应用频次极高的防护构件，不管是户外配电箱锁闭、仓储货柜加封、厂区工具箱管控，还是民用场景下的储物间、行李箱临时锁固，都能见到这类结构的挂锁身影，它的核心用途是通过锁梁与锁体的卡扣配合，实现非授权人员无法随意开启的物理防护，相比铸造成型的锁体，冲压结构的锁壳生产效率更高，结构一致性更好，批量生产时的尺寸公差更容易控制。做这个模型的时候，最先要明确的是安装边界尺寸，锁体宽度定在40mm，锁梁的内空高度要匹配常规锁扣的厚度，避免出现锁梁穿不过锁鼻的适配问题，锁梁采用弯折成型的圆弧过渡结构，根部和锁体的配合间隙要控制在合理范围，既保证锁梁弹起、下压的动作顺畅，又不能间隙过大导致防撬性能下降。建模的时候先从锁体的冲压壳体开始，先绘制锁体的外形轮廓草图，拉伸生成基础实体后，再处理锁梁安装孔、锁芯让位槽的细节，冲压壳体的壁厚要均匀，折边位置做微小的圆角过渡，还原真实冲压件的工艺特征，避免出现直角锐边这类不符合实际冲压工艺的结构。锁梁部分单独建模，先绘制锁梁的截面轮廓，沿弯曲路径扫描生成实体，再处理锁梁端部的卡槽结构，这个卡槽是和锁芯内部的锁舌配合的关键部位，尺寸精度直接影响锁具的开合可靠性，建模时要保证卡槽的位置和锁芯安装位的对应关系准确。之后处理锁体表面的细节，比如冲压成型的标识位、侧边的拼接缝结构，这些细节虽然不影响核心功能，但能提升模型的真实感，还原实际产品的工艺特征。装配阶段要把锁梁、锁体、内部锁芯的占位结构做配合约束，模拟锁梁弹出和锁闭的两个极限位置，方便后续做结构校验和渲染展示。渲染的时候给锁体赋予黄铜质感的金属材质，锁梁做镀铬的亮面金属效果，添加合适的地面阴影和环境反射，还原真实挂锁的金属质感，整个建模过程要兼顾结构合理性和工艺真实性，不能只做外形忽略实际生产的工艺约束，比如冲压件的拔模角度、壁厚均匀性这些细节，都要在建模阶段就考虑到位，避免后续做生产转化时出现结构不合理的问题。
