起重吊装用S型重载吊钩结构设计

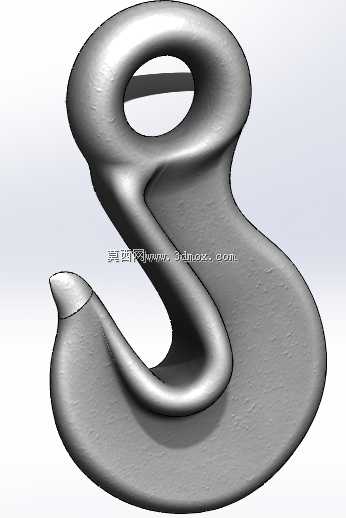

　　在工业吊装、物料转运、阀门配套安装、重型设备检修等作业场景中，吊钩作为吊索系统末端直接承载载荷的核心构件，其结构合理性直接关系到作业安全与吊装效率。本次设计的S型吊钩，针对中小吨位垂直吊装、阀门组件挂载、工位器具悬挂等场景开发，整体采用流线型变截面曲面结构，规避了传统直角折弯吊钩的应力集中缺陷。从结构受力逻辑来看，吊钩上部的封闭挂环段，用于与吊索卸扣、起重链条、钢丝绳套环等上游吊具连接，挂环内孔做了全圆角过渡处理，接触面采用大圆弧面设计，可避免与连接件接触时出现线接触压痕，降低连接件的局部磨损速率，同时保证挂环受力时载荷沿环向均匀分布，不会出现局部应力峰值过高的问题。

　　下部的钩体段采用渐进式曲率设计，钩尖位置做了向上的防脱翘曲处理，在无额外防脱卡的轻载场景下，也能降低吊索、被吊件挂耳从钩口意外滑脱的风险，钩尖端部做了钝边圆弧处理，既避免安装时尖锐边缘划伤操作人员、刮损吊索纤维，也能防止钩尖受碰撞变形后影响挂摘操作的顺畅性。在设计过程中，首先根据额定承载要求确定各截面的最小承载直径，通过变截面平滑过渡实现材料的合理分配：挂环与钩身连接的颈部位置是主要受力截面，该位置截面直径最大，沿钩身向钩尖方向截面直径逐步平滑收窄，既保证核心承载区的强度冗余，也避免整体结构过重带来的额外载荷。

　　整体曲面采用连续G2曲率过渡，没有突变的折角与棱边，在受拉载荷作用下，应力流线可沿曲面平滑传递，不会在结构突变处产生应力集中点，大幅提升构件的疲劳寿命，适配频繁吊装的循环载荷工况。从安装边界来看，上部挂环的内孔尺寸适配常规规格的弓形卸扣、直径适配的钢丝绳套环以及标准起重链条的连接端，不需要额外加工过渡连接件即可直接配套使用；下部钩口的开口尺寸经过匹配设计，可容纳对应吨位的吊装带、被吊设备的吊耳、阀门组件的安装挂点，挂摘操作时不需要额外调整吊点位置，单人即可快速完成挂接作业。钩身的S型曲面设计，使得挂接后被吊件的重心与吊钩上部挂点的中心处于同一条垂直线上，起吊后不会出现钩身扭转、载荷偏移的问题，有效降低起吊过程中重物摆动的幅度。

　　在实际应用中，这类吊钩除了常规的车间物料吊装、设备检修移位外，也可作为减压阀等工业阀门安装时的临时挂载构件，在阀门高空对接安装时，通过吊钩挂载阀门本体，配合起重设备调整安装位置，可减少人工托举的劳动强度，提升安装对位精度。设计时充分考虑了实际使用中的磨损问题，所有与吊索、连接件接触的曲面都预留了足够的磨损余量，长期使用后即使表面出现一定深度的磨痕，剩余截面厚度仍能满足额定承载的强度要求，不会因正常磨损导致承载能力骤降。同时，整体无凹槽、无死角的流线型外形，在使用后清理维护十分方便，不会在结构缝隙积存油污、锈蚀残渣，日常检查时可直观观察到各截面的磨损、变形情况，便于及时判断构件是否达到报废标准。不同于传统锻造吊钩的直柄单钩结构，这种S型结构的吊钩上下挂点处于同一垂直轴线，双端挂接的形式可同时连接上游吊具与下游被吊件，不需要额外配置连接环，减少了吊具系统的零部件数量，降低了连接节点失效的风险。在建模过程中，所有曲面都通过放样、扫掠生成连续实体，没有碎面、尖角等建模缺陷，可直接导入有限元分析软件进行受力仿真，验证不同载荷角度下的应力分布情况，也可直接用于后续的加工工艺编制，适配模锻、数控加工等不同加工方式的工艺要求。
