立式喷砂机配套移动工作台结构设计

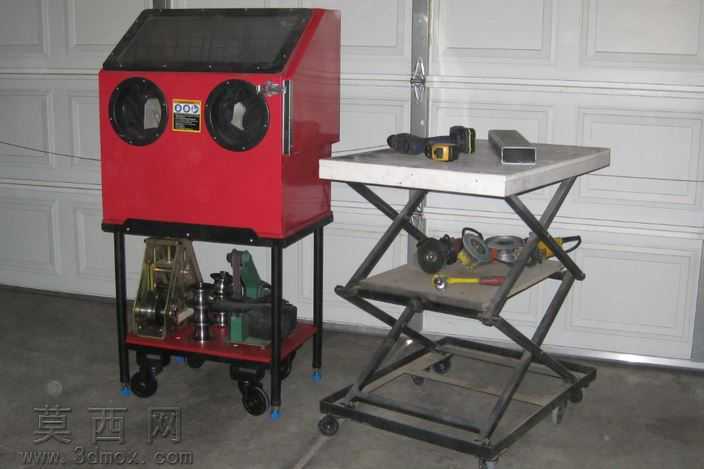

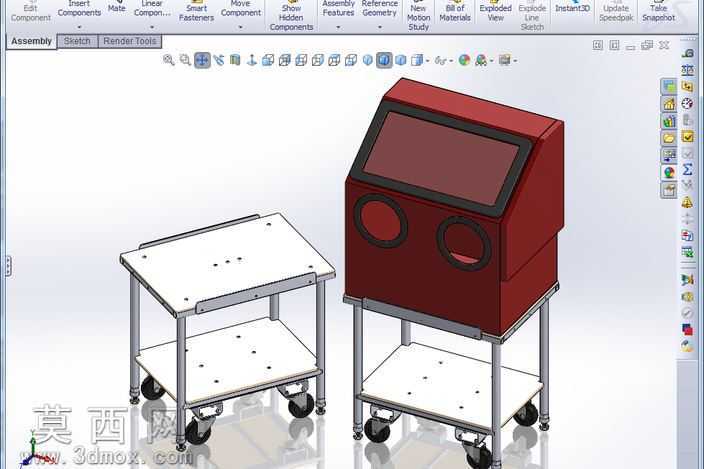

本套三维模型采用SolidWorks完成全参数化建模，完整还原了立式喷砂机主体与配套移动工作台的全部结构细节。建模过程中先对喷砂机主体腔体进行曲面与实体混合建模，精准还原了上部倾斜观察窗的倾斜角度与嵌装结构，正面两个圆形操作手孔的翻边结构、橡胶圈安装位都做了精确的特征建模，腔体下部的承托框架采用铝型材拼接结构建模，每一处型材连接角件、安装孔位都按照实际装配尺寸完成阵列与定位，底部四个带刹车万向脚轮分别完成了轮架、滚轮、刹车拨片的独立零件建模与装配约束，保证脚轮可实现转动、刹车的运动仿真效果。配套的双层移动工作台采用钣金建模方式完成台面的折弯、冲孔特征，台面的安装定位孔、沉头孔都按照实际装配公差做了特征细化，支撑立柱采用圆管特征建模，层板与立柱的连接紧固件都做了简化但精准的装配表达，底部脚轮与喷砂机脚轮规格统一，保证整体移动的适配性。材质渲染阶段，喷砂机主体外壳赋予暗红色磨砂金属漆材质，观察窗赋予半透明深色钢化玻璃材质，操作孔密封圈赋予黑色哑光橡胶材质，工作台台面赋予白色防静电工作台面板材质，支撑框架与脚轮支架赋予拉丝不锈钢材质，脚轮滚轮赋予黑色耐磨聚氨酯材质，整体渲染效果贴近真实工业设备的视觉质感。设计思路上，将喷砂机与工作台做分体式可移动设计，既可以根据作业需求灵活调整两者间距，适配不同尺寸工件的喷砂作业需求，双层工作台可分类放置待加工工件、磨料收集容器与操作工具，带刹车脚轮可在作业时锁定设备位置避免滑移，喷砂机腔体做了密封结构优化设计，可有效减少喷砂作业时磨料飞溅，整体结构稳定，底部支撑框架的受力结构经过建模阶段的简易受力校验，可承载腔体自重与作业时的操作载荷，配套工作台的层板承重也满足常规五金工件的放置需求，整套模型装配关系完整，无缺失特征，可直接用于设备结构参考、作业场景搭建与非标设备改造设计参考。
