异形接口塑料零件曲面结构设计

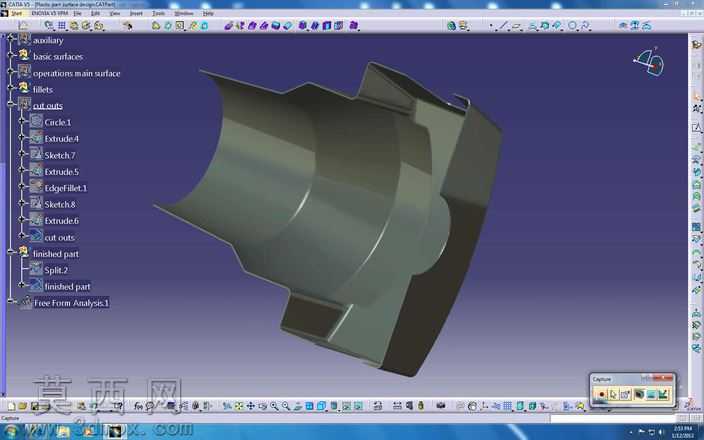

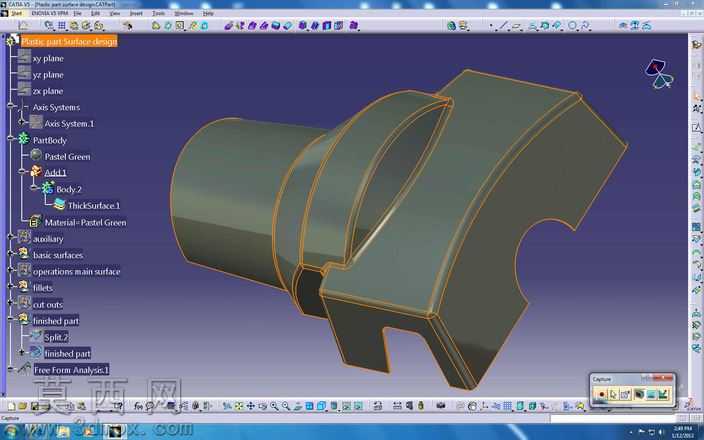

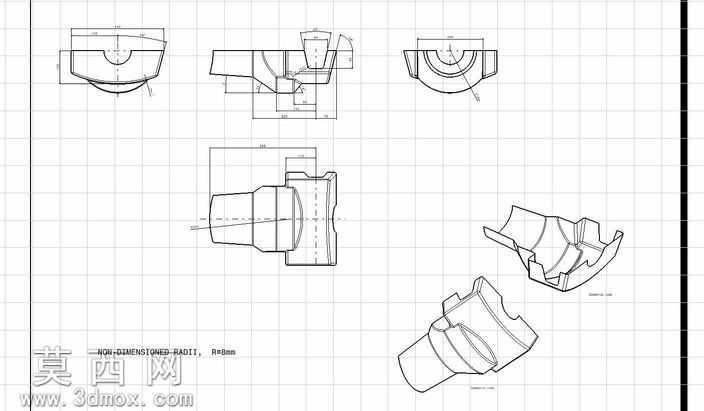

本作品为异形接口类塑料零件的三维结构设计，建模阶段依托参数化三维设计环境完成全流程构建，首先基于零件的功能装配需求，梳理出左侧圆柱对接段、中部环形限位凸台、右侧异形功能段三大核心结构分区，通过基准平面搭建、草绘轮廓绘制完成基础线框的搭建。曲面构建阶段，针对右侧异形段的不规则轮廓，采用多截面曲面、桥接曲面、填充曲面组合的方式完成主体曲面的生成，对圆柱段与异形段的衔接位置做了曲率连续的过渡处理，避免后续注塑成型时出现应力集中问题，同时对零件表面的棱边做了统一的圆角倒角处理，匹配塑料件的脱模工艺要求。实体化阶段将封闭曲面转化为实体模型后，针对零件的装配对接需求，在圆柱段内侧预留了装配配合的公差间隙，中部环形凸台的尺寸严格匹配对接件的限位槽规格，右侧异形段的缺口结构、底部卡槽结构均按照装配限位的功能要求做了尺寸校验，确保零件装配后可实现稳定的卡接定位。材质赋予阶段选用工程塑料材质，调整材质的漫反射、高光参数模拟哑光塑料的真实质感，通过环境光遮蔽效果凸显零件的曲面转折与结构层次，建模过程中同步完成了零件的壁厚均匀性校验，整体壁厚控制在塑料注塑工艺的合理区间内，避免出现壁厚不均导致的缩痕、填充不足等成型缺陷。设计思路上优先保障零件的装配适配性，在满足功能结构要求的前提下优化曲面的流畅度，减少不必要的复杂曲面特征，降低后续模具加工的难度，同时对零件的所有边角做了钝化处理，避免锐边带来的装配安全隐患，整体模型的特征树逻辑清晰，参数可编辑，可根据实际装配需求快速调整各段尺寸参数，适配不同规格的对接场景。
