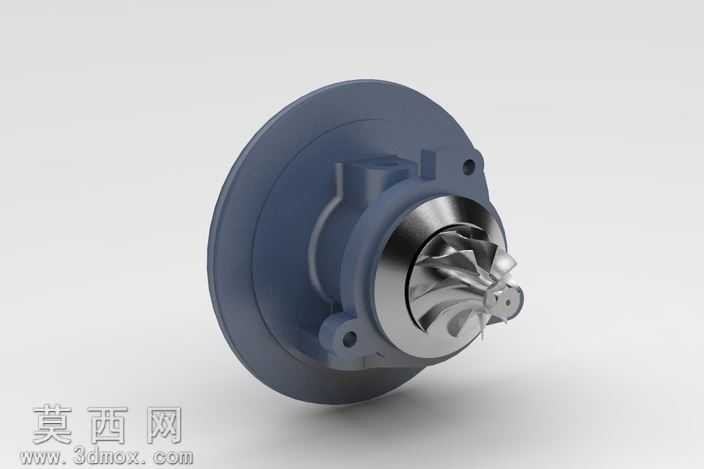

柴油发动机涡轮增压器核心结构三维模型

本作品为柴油发动机配套涡轮增压器的核心总成三维建模成果，建模过程依托三维参数化设计逻辑完成，首先针对涡轮增压器的核心功能结构进行拆解，将总成划分为压气机叶轮、涡轮叶轮、中间轴承体、密封结构、安装法兰几大核心模块，逐一完成各零件的参数化草图绘制，通过拉伸、旋转、扫掠等基础特征命令构建零件基体，再对安装定位孔、密封槽、叶片曲面等细节结构进行精细化特征处理，其中压气机与涡轮端的叶片采用曲面放样结合阵列命令完成，精准还原叶片的气动曲面造型，保证叶片的扭转角度、叶型轮廓与实际工业产品的气动设计逻辑一致。材质渲染阶段针对不同部件匹配对应工业材质属性：中间壳体采用铸铝材质，调整漫反射粗糙度与金属度参数还原铸铝件的亚光金属质感，表面添加细微的铸造纹理提升真实感；叶轮部分采用高温合金材质，调整高光反射参数还原合金部件的光滑金属表面；安装法兰处的密封胶条采用红色橡胶材质，设置合适的漫反射颜色与低反光度参数，还原橡胶件的哑光质感；各部件的装配贴合面做细微的材质区分，还原机械加工面与非加工面的质感差异。结构设计上严格遵循涡轮增压器的实际装配逻辑，保证各零件的装配同轴度、安装孔位的位置精度、密封结构的配合间隙都符合实际工业产品的装配要求，中间轴承体的润滑油道、冷却腔结构做了简化但保留核心布局特征，安装法兰的定位凸台、连接孔位完全匹配柴油发动机的安装接口标准，整体模型可用于发动机原理演示、结构教学、装配模拟等场景。设计思路围绕涡轮增压器的核心功能展开，在保证外观还原度的基础上，兼顾模型的结构合理性，没有冗余的无效特征，各零件的建模参数可编辑，方便后续根据不同排量的柴油发动机参数进行调整修改，渲染阶段采用三点布光方案，主光突出涡轮叶轮与压气机叶轮的曲面造型，辅光补亮壳体暗部细节，轮廓光勾勒模型整体边缘，搭配渐变灰色背景突出金属部件的质感，最终呈现的渲染效果清晰展现涡轮增压器的整体结构与各部件的形态特征。
