带斜口瓶盖的流线型曲面包装瓶

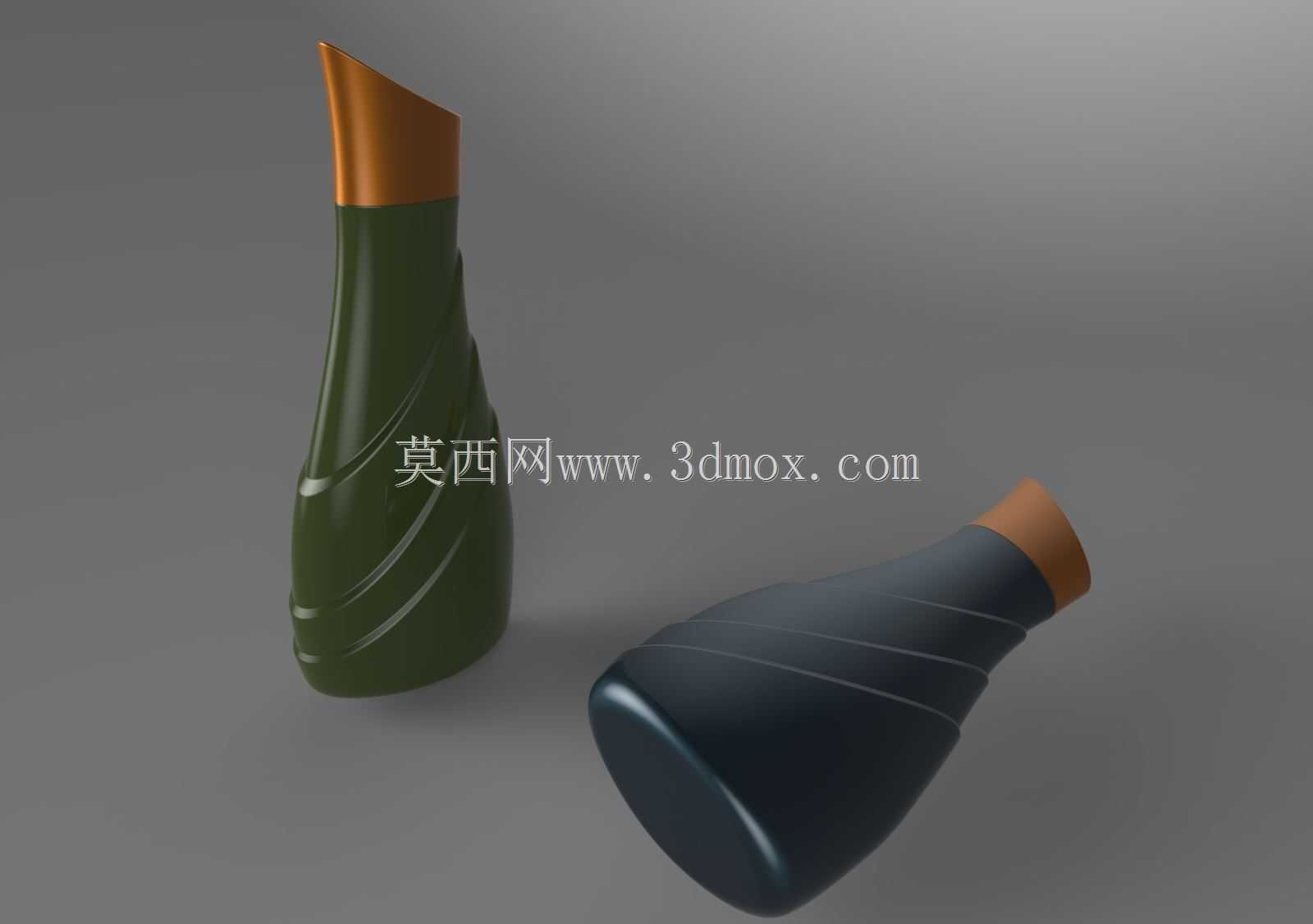

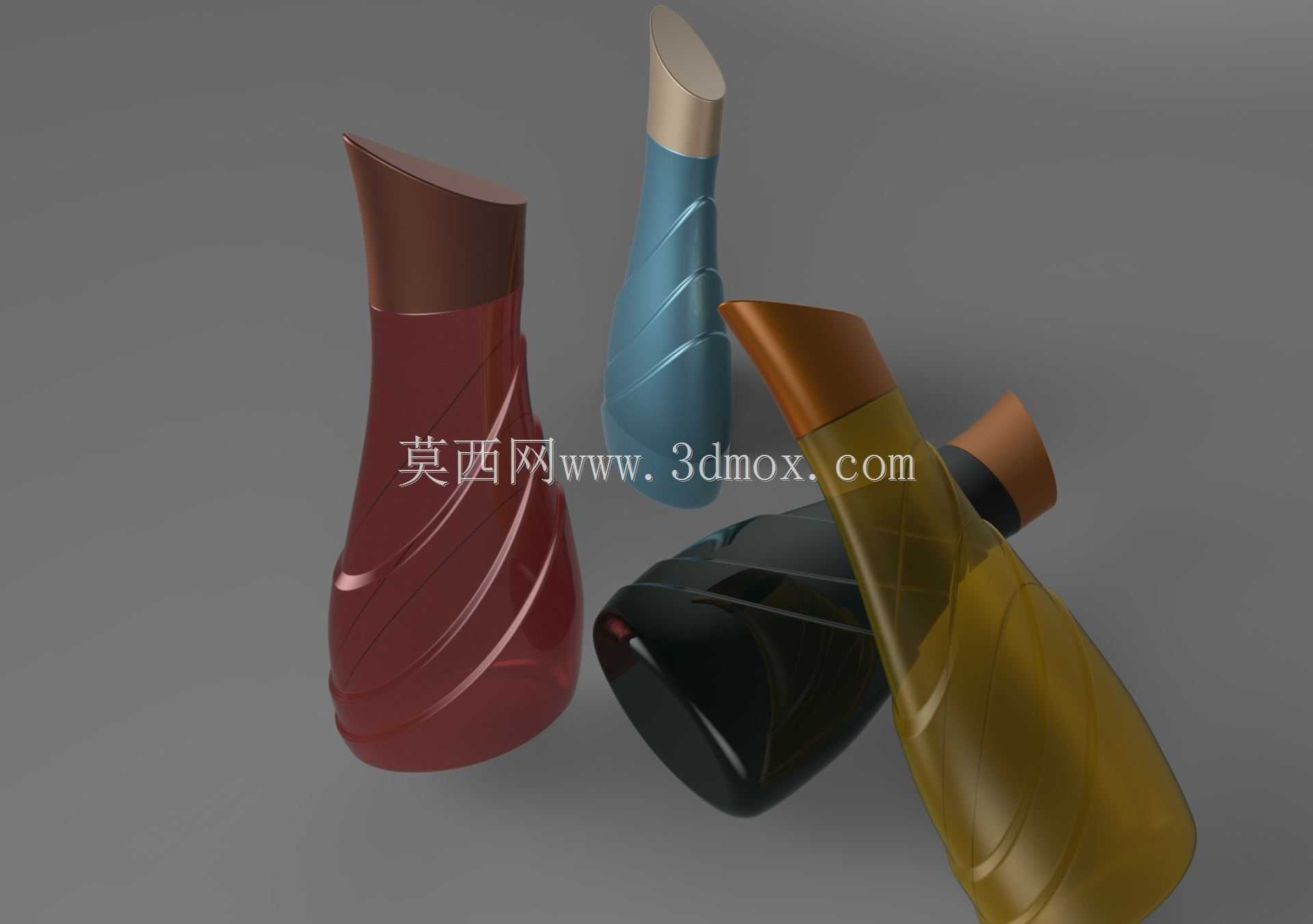

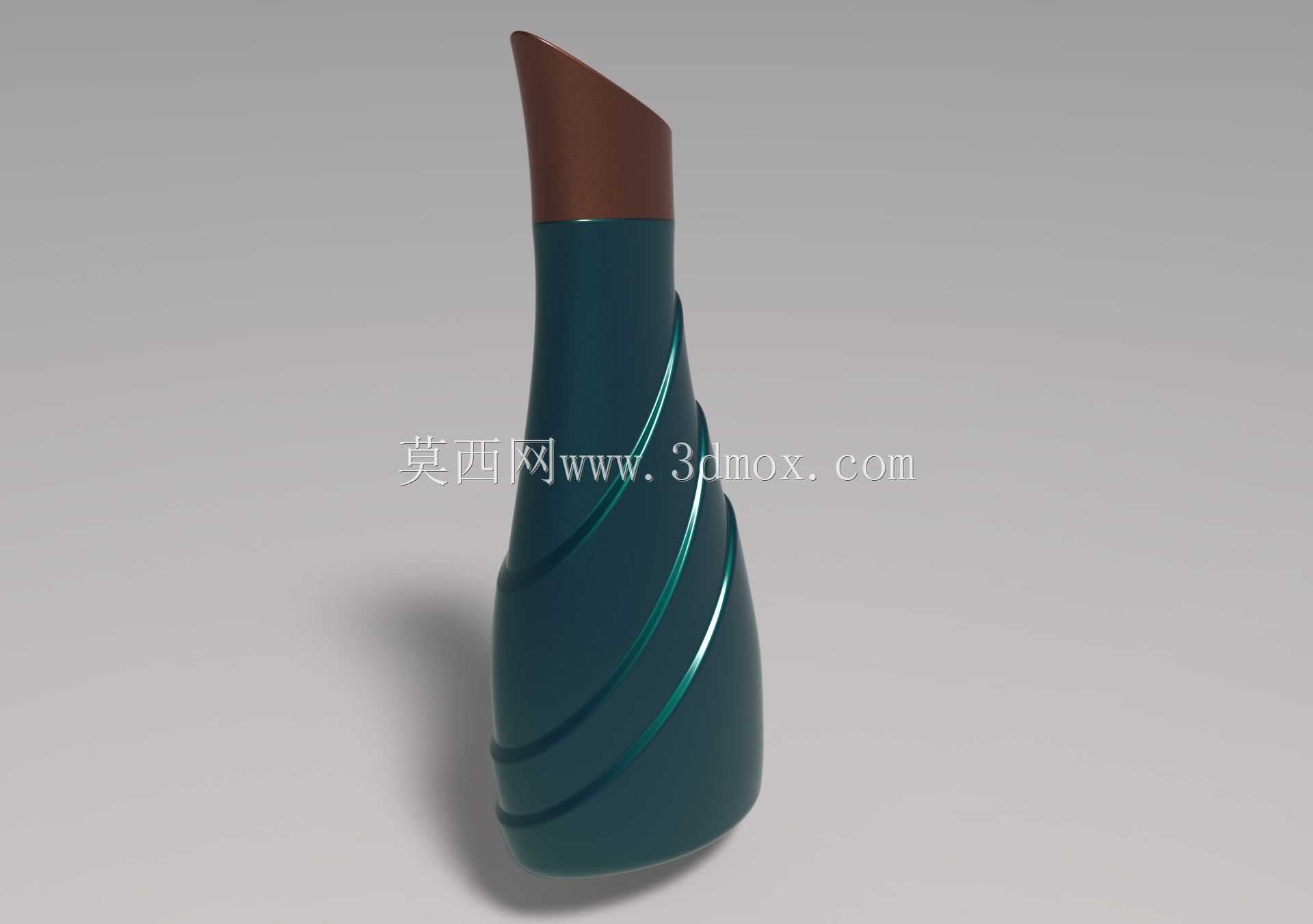

这类曲面包装瓶主要面向日化洗护、小众护肤品类的盛装场景，日常用于存放乳液、精华类流动性偏弱的液态内容物，斜口的瓶盖设计能精准控制出料角度，避免倾倒时内容物沿瓶身外壁流淌残留，减少使用过程中的物料浪费。瓶身的流线型曲面并非单纯为了视觉美观，首先是适配手持握持的人机尺寸，瓶身最宽处直径控制在65mm左右，成年人单手握持时拇指与其余四指可完全贴合瓶身曲面，不会出现打滑脱手的情况；其次瓶身的螺旋状凹陷纹理，一方面增加了握持时的接触摩擦力，即便手心沾有洗护类泡沫也能稳定持握，另一方面也在视觉上弱化了瓶身的厚重感，同时在注塑吹塑成型阶段，这类渐变的曲面纹理能提升瓶身的结构刚度，相同壁厚下比光滑直筒瓶的抗挤压形变能力提升约20%，避免运输堆压过程中出现瓶身凹陷变形的问题。建模阶段首先在草图环境绘制瓶身的中心引导线，根据握持的人机尺寸确定各截面的轮廓控制点，从瓶底到瓶口的截面直径按照渐变曲线收窄，瓶底部分做了3mm的内凹圆角处理，放置在平面上时能避免瓶底边缘刮蹭接触面，同时提升放置的稳定性，不会因为接触面微小的不平整出现晃动。瓶身的螺旋纹理采用曲面扫掠命令生成，先绘制螺旋引导线，再根据纹理的深度和宽度绘制截面轮廓，扫掠后与瓶身主体做曲面合并，过渡位置做G2连续的圆角处理，避免出现尖锐的棱边，既保证手持时的触感舒适，也能避免成型过程中出现应力集中导致的开裂问题。瓶盖部分采用斜切式设计，出料口的倾斜角度为15度，刚好适配日常倾倒时的手腕倾斜角度，瓶盖与瓶口的配合位置做了1.2mm的配合止口，保证旋合后的密封性能，不会出现内容物渗漏的情况。整个建模过程中需要注意曲面的连续性检查，所有外观面都做了曲率分析，避免出现曲面褶皱、拐点不顺的问题，保证后续开模时的脱模顺畅，瓶身的脱模斜度控制在1.5度，纹理位置的脱模斜度适当加大到2度，避免脱模时出现纹理拉伤的问题。
