标准方形直流PC散热轴流风扇结构设计

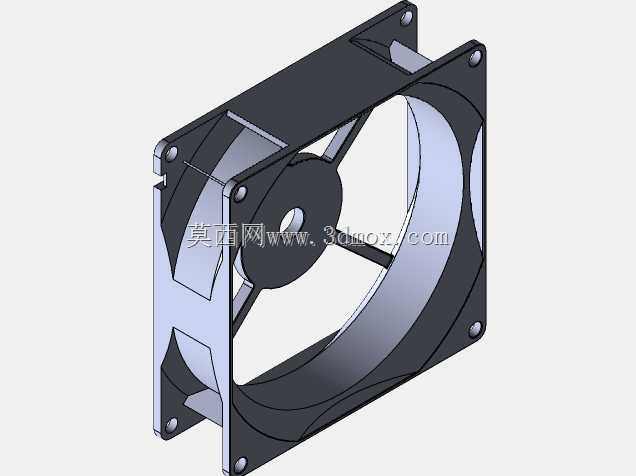

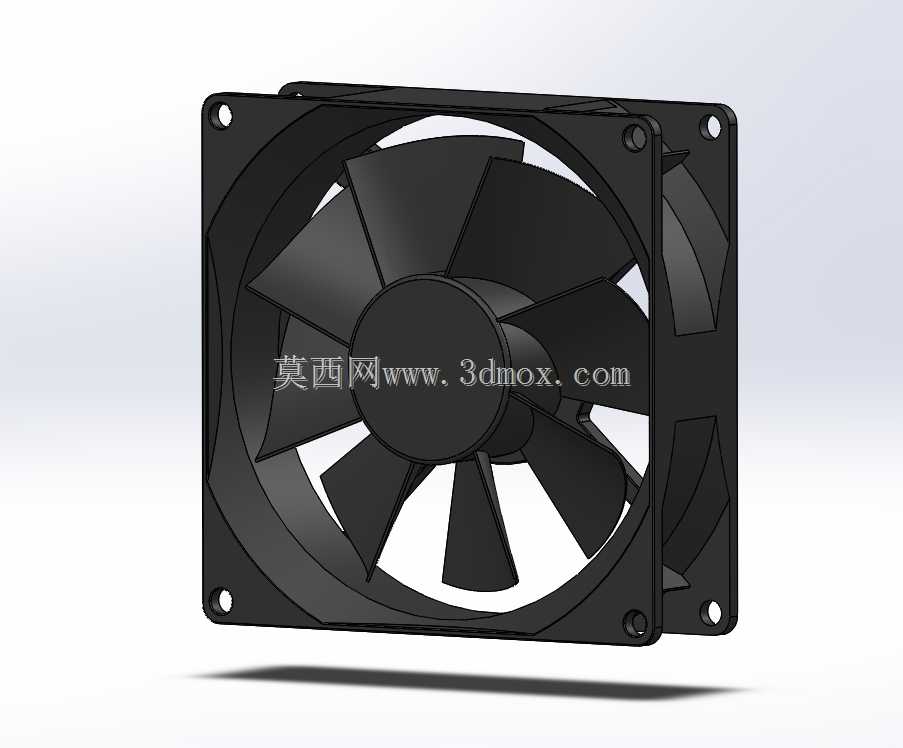

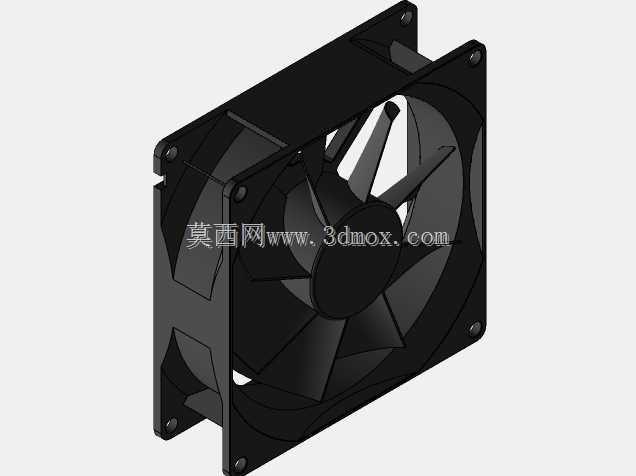

日常做工控机箱、台式主机、小型服务器机柜的散热方案选型时，这类标准方形轴流风扇是绕不开的通用部件，它的核心作用是通过定向气流带走PCB板、CPU、功率元件表面堆积的热量，避免元器件因结温过高触发降频、老化加速甚至热击穿故障，在消费电子、工业控制、通讯设备的风冷散热场景中普及率极高。建模前先梳理安装边界约束，这类常规80/92/120mm规格的方形风扇，四个角预留标准沉头安装孔位，孔位间距严格匹配机箱、散热片的通用安装孔距，外框厚度统一适配常规机箱的安装间隙，不会出现装配时和侧板、内存槽、供电线材干涉的问题，外框边缘做小倒角处理，既避免注塑生产时的应力集中，也能减少安装时划手的风险。建模时先从外框结构入手，先绘制外框的方形草绘，预留出扇叶的旋转内腔空间，四个角的安装沉孔要区分通孔和沉头段的深度，沉头深度刚好覆盖标准自攻螺丝的头部，保证安装后螺丝头不突出外框平面。扇叶部分的建模是核心，先确定轮毂的直径和轴孔尺寸，轴孔要匹配直流电机的输出轴径，预留紧配的公差余量，扇叶的翼型截面参考轴流风机的气动设计，通过CFD仿真调整叶片的安装角和曲率，保证在额定转速下能输出足够的风量，同时控制叶尖和外框内壁的间隙在0.5-1mm之间，间隙过大会产生回流漏风降低风压，间隙过小则容易因为注塑收缩、装配公差出现叶尖擦框的故障。叶片数量根据风压风量需求设定，七叶结构能在转速不高的情况下平衡风量和风压，同时降低运行时的气动噪音。轮毂内部的结构要预留直流电机的安装位，包括电机的固定卡槽、走线槽位，外框的侧边预留供电线的出线缺口，避免线材被扇叶剐蹭。建模完成后要做装配干涉检查，模拟扇叶360度旋转时和外框、电机的间隙，确认无干涉后再做渲染验证，检查外框的表面质感、扇叶的光影效果是否符合实际注塑件的外观特征。
