工业蜗壳式离心风机结构设计

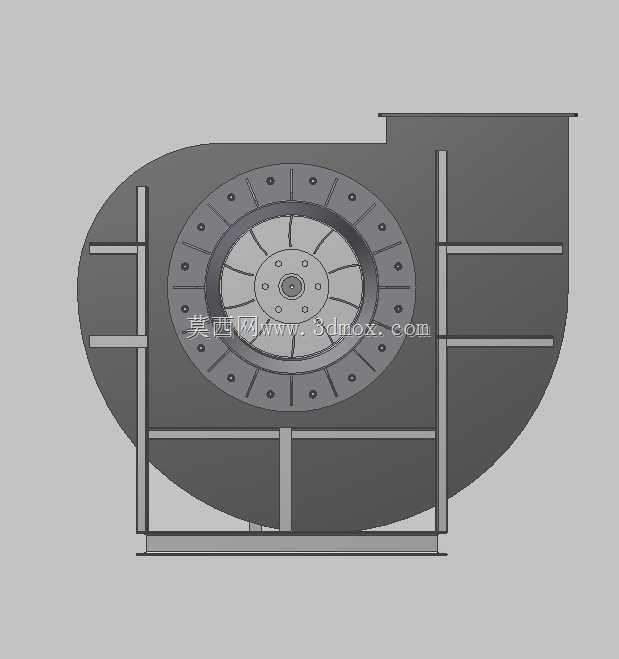

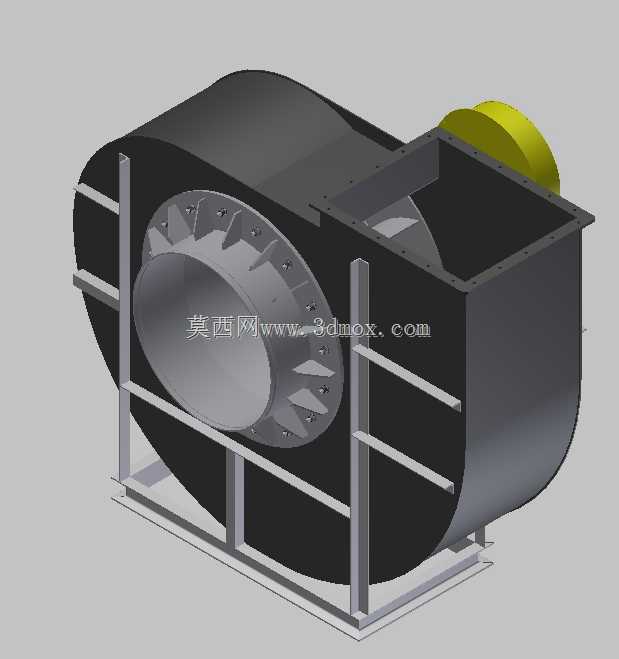

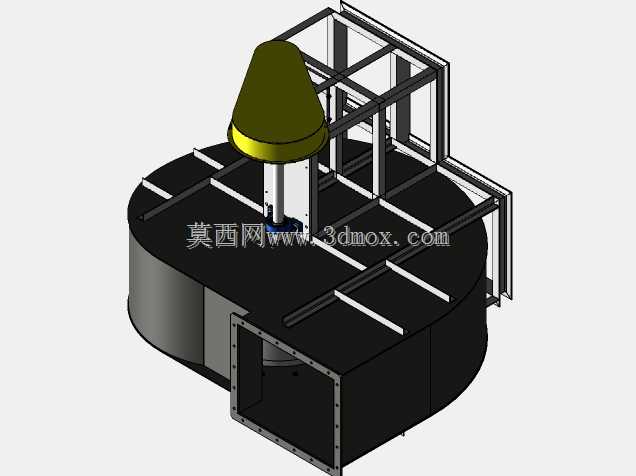

在厂房通风换气、工业除尘系统、锅炉鼓引风、物料气力输送等场景中，离心风机是依靠输入机械能提升气体压力并排送气体的核心流体设备，这款蜗壳式离心风机的结构设计完全围绕实际工况的风压、风量需求展开，建模过程中优先匹配现场安装的边界条件，避免后期装配干涉。从结构拆分来看，模型包含蜗壳机壳、前弯式叶轮、进风口集流器、机架支撑、传动连接位几个核心部分，设计时先根据目标工况的风量风压参数计算叶轮直径、叶片数量与安装角度，再推导蜗壳的型线——蜗壳的对数螺旋线轮廓是决定风机效率的关键，建模时先绘制不同截面的蜗壳宽度控制点，通过放样生成流畅的蜗壳流道，避免流道内出现涡流造成风压损失。叶轮部分采用轮盘、叶片、轮盖的分体建模思路，叶片采用等厚圆弧前弯型，均匀阵列在轮盘上后与轮盖缝合，建模时特意预留了叶片与轮盘的焊接坡口位置，匹配实际加工的工艺要求，进风口集流器采用圆弧收敛型结构，与叶轮进口的间隙控制在合理范围，减少进气端的泄漏损失。机架部分采用型钢焊接结构，建模时根据整机重量核算支撑梁的截面尺寸，预留地脚螺栓的安装孔位，安装边界上明确了进风口、出风口的法兰连接尺寸，以及整机的重心位置，方便现场选型时匹配基础承重与管道对接。建模步骤上，先在草图层面确定整机的轴向、径向安装基准，优先绘制叶轮的旋转中心线与蜗壳的安装基准面，第一步完成叶轮的参数化建模，通过调整叶片角度、叶轮出口宽度快速匹配不同工况的性能参数；第二步基于叶轮的外轮廓生成蜗壳的型线，通过加厚、抽壳完成蜗壳壳体建模，同时预留出风口的法兰安装位；第三步绘制进风口集流器，调整集流器伸入叶轮进口的深度，保证进气顺畅；最后完成机架支撑的结构建模，添加各部件之间的连接孔位、焊接标识，所有配合面都预留了实际加工的公差余量，避免三维模型与实际加工出现尺寸偏差。实际应用中，这类离心风机可根据输送介质的不同调整材质，输送含尘气体时可在蜗壳内壁添加耐磨衬板，输送高温气体时可在传动部位增加冷却结构，模型的参数化结构可快速调整尺寸适配不同的风量风压需求，不管是做设备选型参考还是二次结构优化，都能直接提取各部分的尺寸参数，减少重复建模的工作量。
