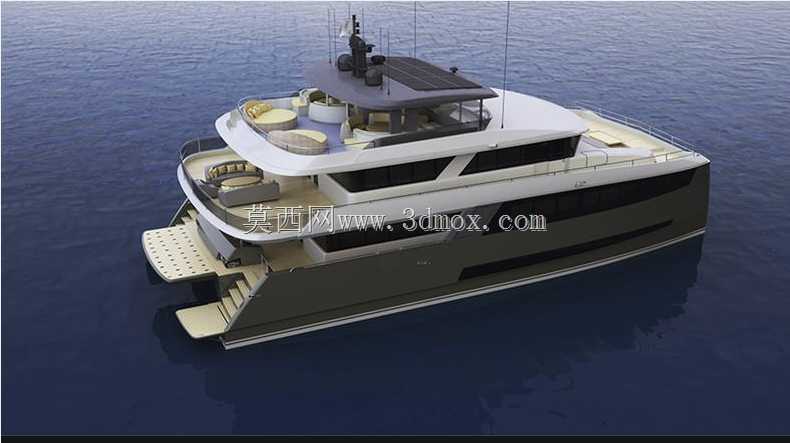

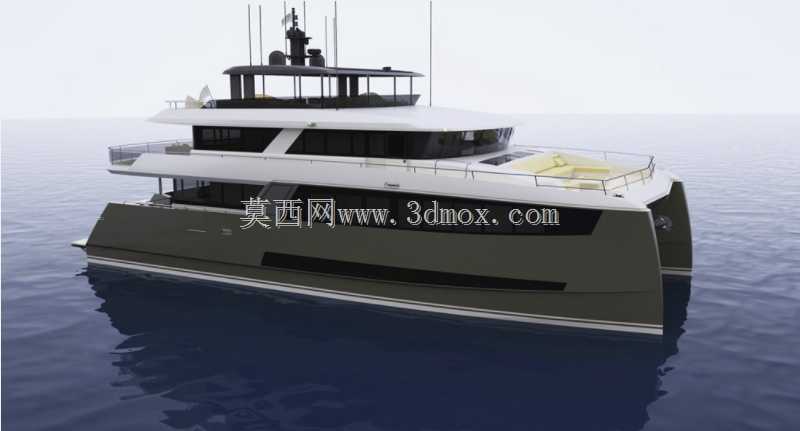

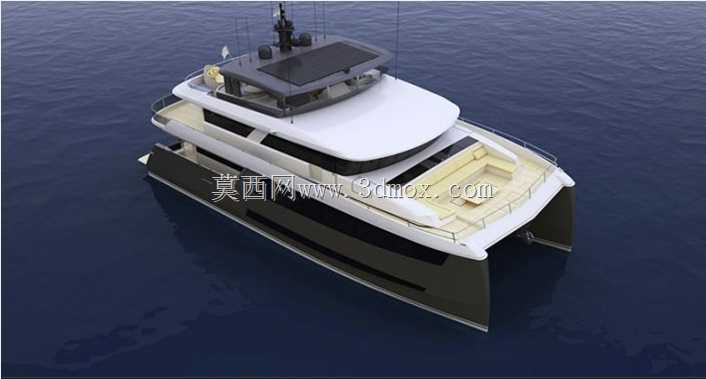

25米级豪华双体游艇外观结构设计

这款25米双体船的三维建模工作，首先要明确其核心应用场景是滨海高端商务接待、近海休闲巡航，双体构型相比同尺度单体船拥有更宽的甲板可用面积，航行时横摇幅度更小，稳性优势突出，适合布置多层休闲功能区。建模初期先梳理整体安装边界，总长度控制在25米量级，片体宽度、片体间距要匹配码头停靠的常规泊位尺寸，上层建筑总高度要兼顾通航桥洞的限高要求，避免后续使用出现适配问题。

建模过程中先从双片体的线型入手，参考成熟高速双体船的阻力优化思路，片体艏部采用削尖构型降低兴波阻力，艉部做平直处理适配推进器安装位，两个片体之间的连接桥结构要做应力预留，建模时提前留出连接结构的加强筋布置空间，避免后续结构校核出现刚度不足的问题。上层建筑采用分层设计，最下层甲板贴近水面位置预留登船口、储物舱与设备舱空间，中间层设置室内会客区与驾驶舱，驾驶舱的舷窗倾斜角度要兼顾视野与减少阳光直射的眩光问题，最上层设置飞桥休闲区，布置露天休闲区域与雷达、导航天线等设备的安装基座，所有外置设备的安装位都在建模时提前预留安装孔位与走线通道，避免后期开孔破坏船体结构强度。

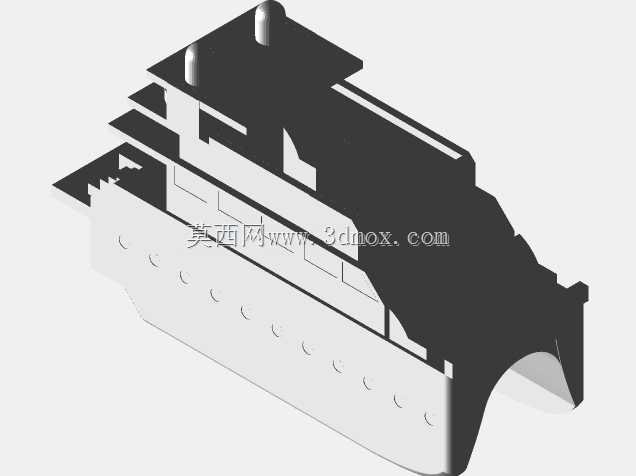

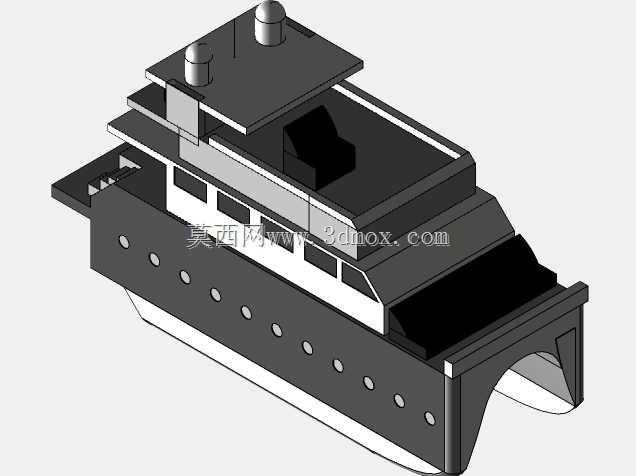

具体画图时先绘制船体的基准平面，拉出两个片体的中心控制线，用样条曲线勾勒片体的横剖线、纵剖线，通过曲面放样生成片体的基础外壳，检查曲面的光顺度，避免出现突兀的折角增加航行阻力。连接桥部分采用实体建模，和两个片体做布尔合并，衔接位置做圆角过渡减少应力集中。上层建筑的墙体采用薄壁特征建模，预留出门窗的安装缺口，甲板部分做防滑纹理的结构示意，栏杆、扶手等附属结构按照实际安装尺寸逐一建模，顶部的雷达架、天线基座按照海事设备的通用安装尺寸做适配设计，确保后续实际选型的设备可以直接匹配安装位。

功能设计上，双体船的两个片体内部分别设置独立的舱室，可布置动力系统、燃油舱、淡水舱与船员休息舱，重量分布尽量对称，避免出现偏载影响航行姿态。船艉位置预留游泳平台与登船梯的安装位，船艏设置锚机安装位与锚链舱空间，所有管路、线路的走向在建模时提前规划通道，沿着连接桥与上层建筑的夹层布置，不占用客舱的有效使用空间。建模全程要反复核对各部分的尺寸匹配关系，比如甲板层高要满足成年人直立行走的需求，舷墙高度符合海事安全规范要求，门窗尺寸兼顾通行便利性与结构强度，确保最终模型可以直接用于后续的结构校核、渲染展示与生产参考。
