手持插电式民用钻孔电钻结构设计

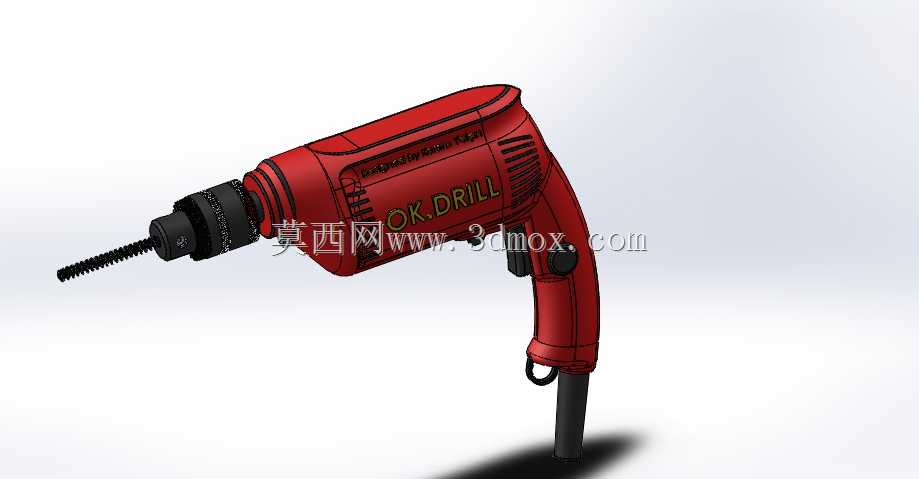

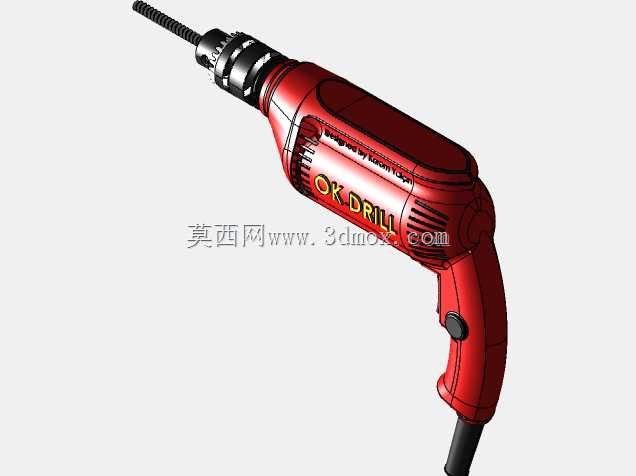

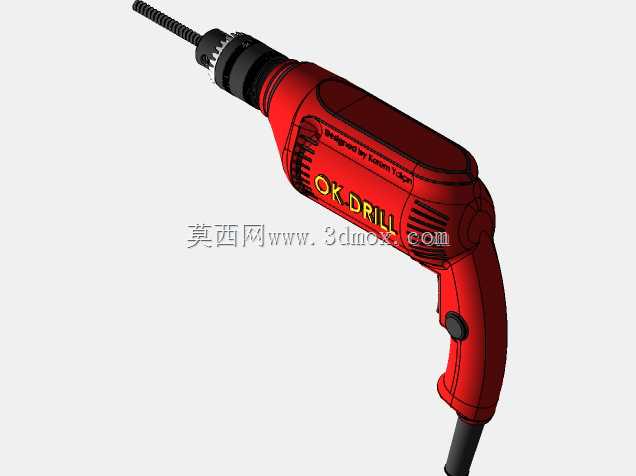

日常家装、五金维修、小件木制品加工场景里，手持电钻是出场率极高的动力工具，这款插电式手持电钻的建模过程，完全围绕实际使用的人机交互、功能落地展开，没有多余的装饰性结构。建模初始阶段先确定核心安装边界：钻夹头与输出轴的同轴度公差预留0.02mm的装配间隙，夹持范围覆盖1-10mm常规麻花钻、木工钻柄径，整机握持重心落在手柄虎口位置，空载状态下整机重量控制在1.6kg以内，长时间举持作业不会产生明显的肌肉酸胀感。外壳采用左右分瓣式注塑结构，建模时先绘制单侧外壳的曲面轮廓，手柄处做15度内收倾角，贴合普通人手掌握持的自然弧度，表面预留的散热格栅位置对应内部电机的定子散热区域，格栅缝隙宽度控制在2mm，既保证通风量又避免异物进入机壳内部。功能结构上，扳机式调速开关布置在手柄前侧食指自然触碰的位置，开关行程与输出转速做线性映射建模，正反转切换拨钮放在扳机上方，拇指无需大幅度移动即可完成切换操作，手柄尾部的电源线出口做防弯折橡胶护套结构，建模时预留护套与机壳的卡接槽位，避免反复弯折导致线芯断裂。画图过程中先搭建内部传动骨架：电机输出轴连接减速齿轮组，将电机高转速降低到钻夹头适配的0-3000rpm输出区间，齿轮组的啮合间隙按照0.1mm的工程经验预留，避免高速转动时的卡滞与异响，钻夹头部分做可活动的夹持爪结构建模，还原真实的钻柄锁紧动作逻辑。机身侧面的标识区域做下沉0.2mm的凹槽，用于粘贴品牌标识，不会因为日常摩擦导致标识脱落，手柄底部的挂绳孔做贯穿式结构，可搭配安全挂绳防止高空作业时设备坠落。建模完成后做整机干涉检查，确认扳机按动、钻夹头转动、外壳合装时没有结构冲突，所有配合面的拔模斜度统一设置为1.5度，符合注塑件的生产工艺要求，散热通道的气流走向模拟时，确认气流可以直接掠过电机定子表面，带走连续作业产生的热量，避免长时间高负载下的电机过热问题。
