双孔手动纸张打孔器结构设计

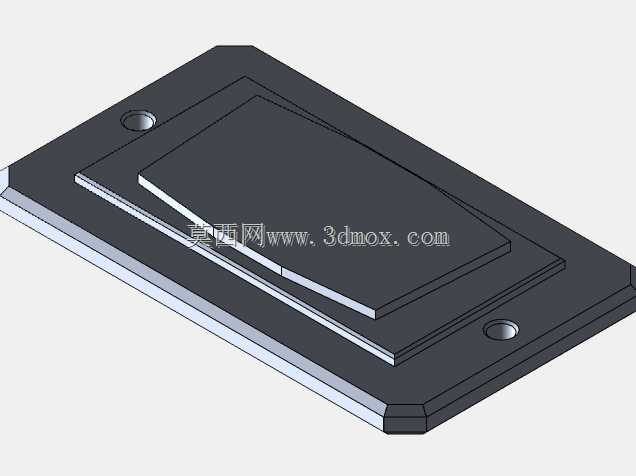

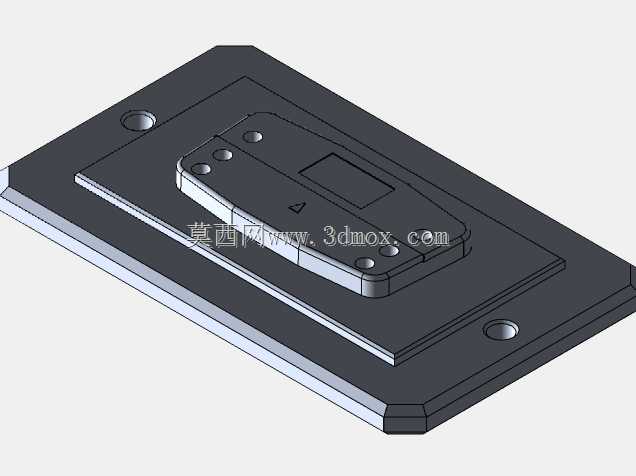

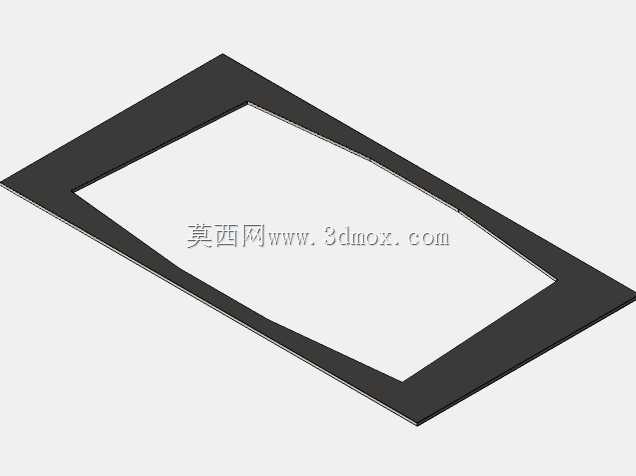

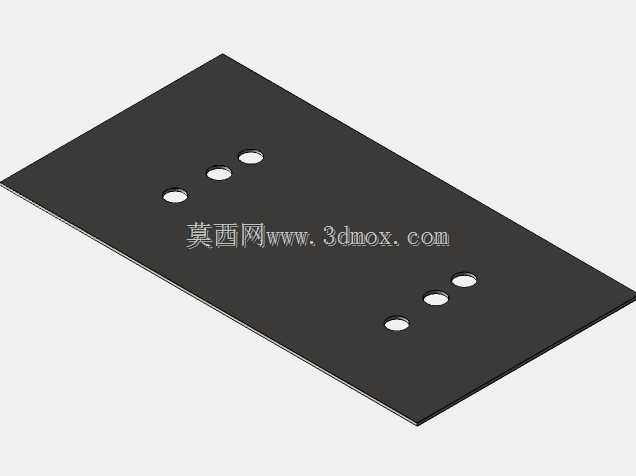

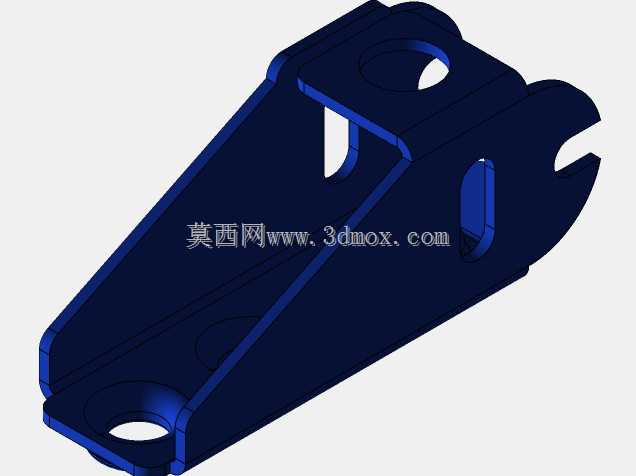

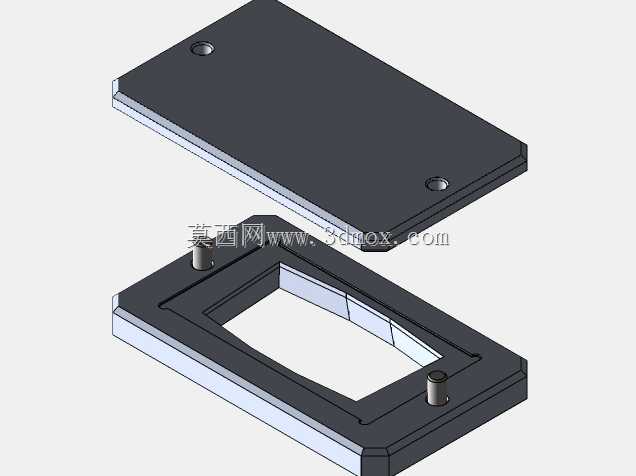

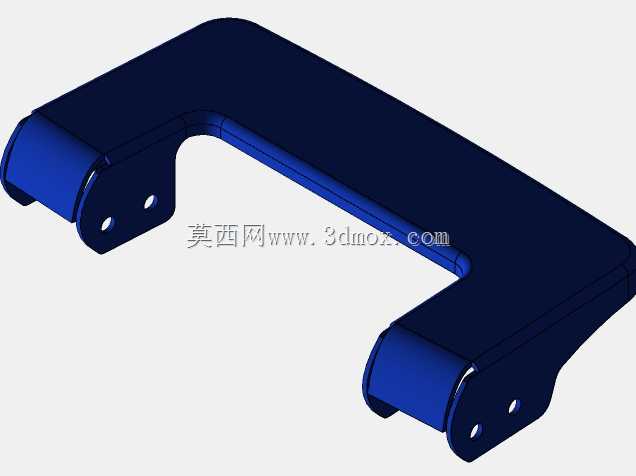

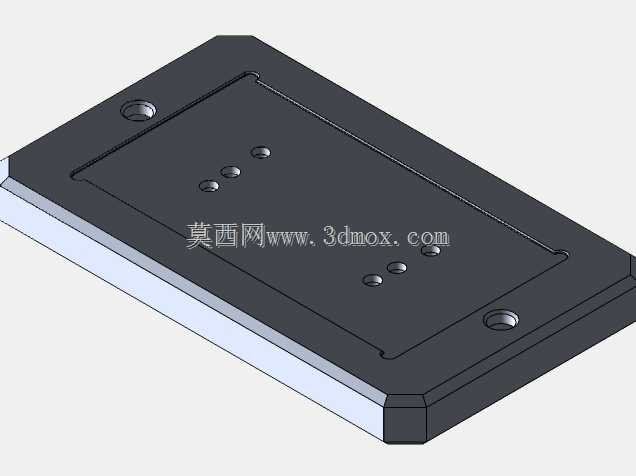

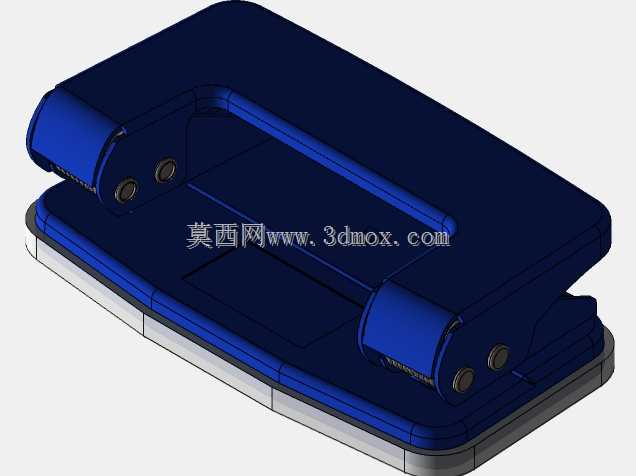

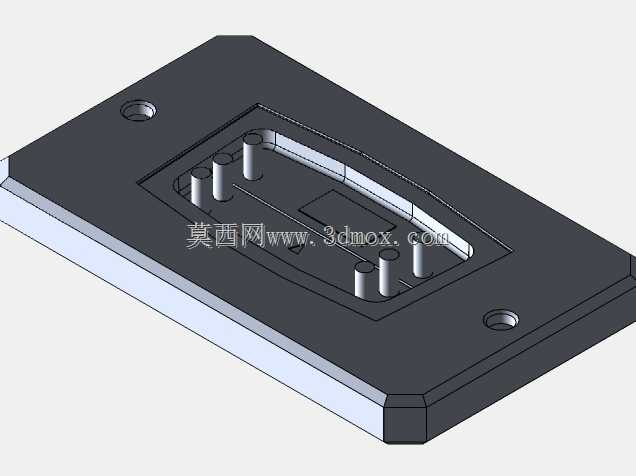

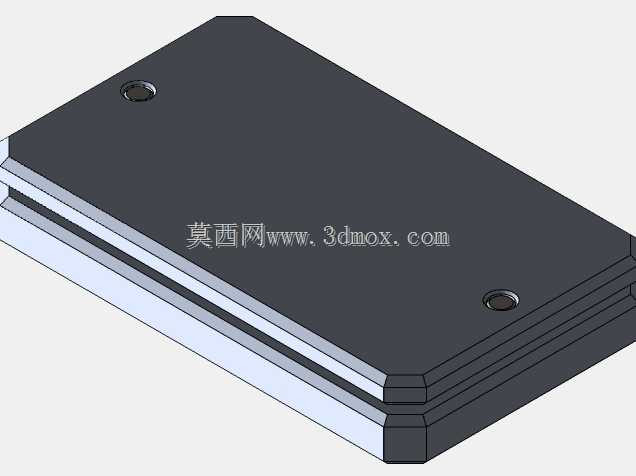

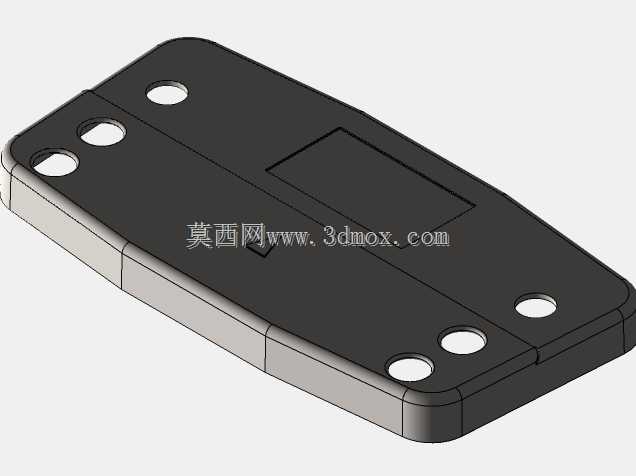

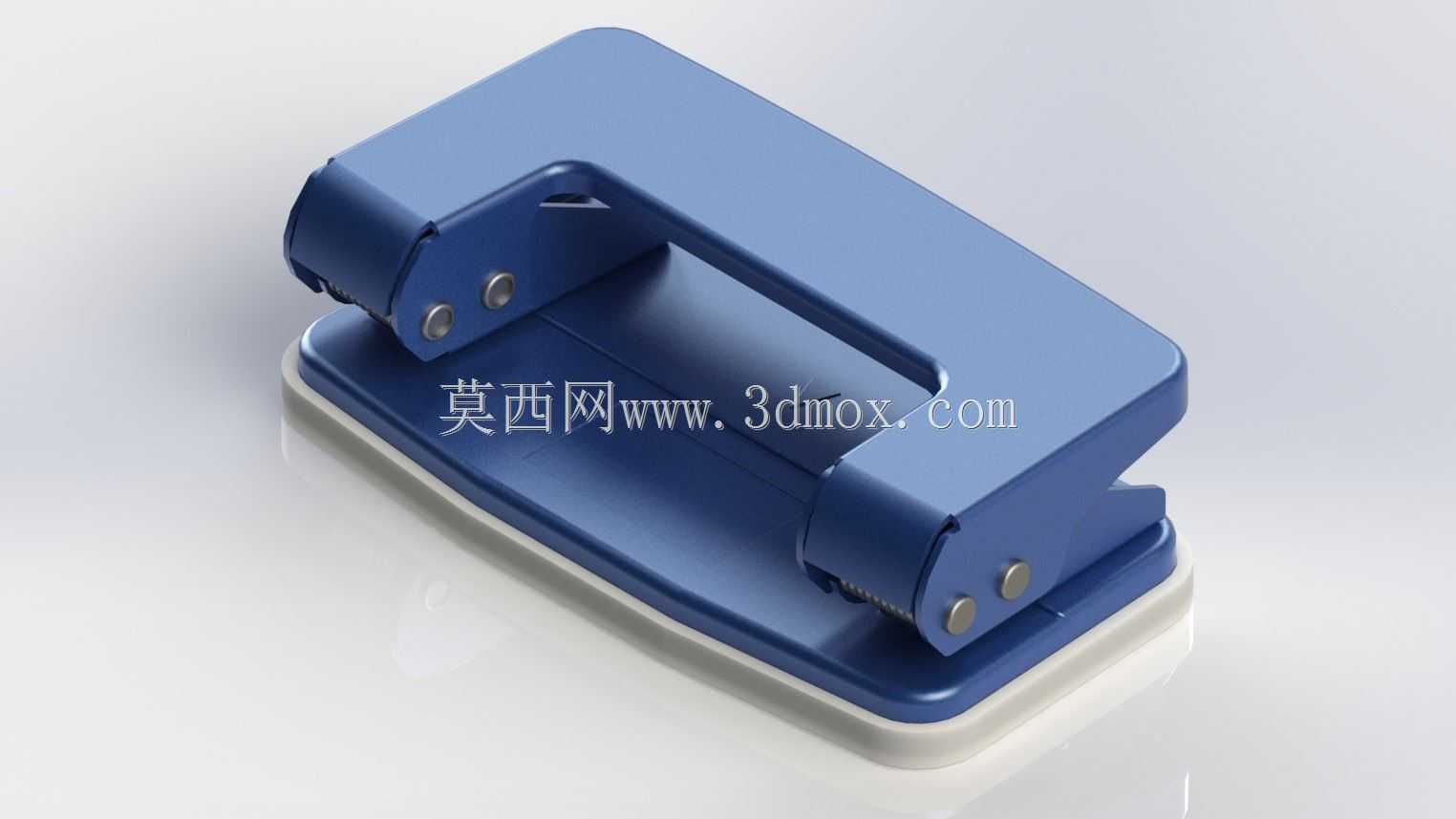

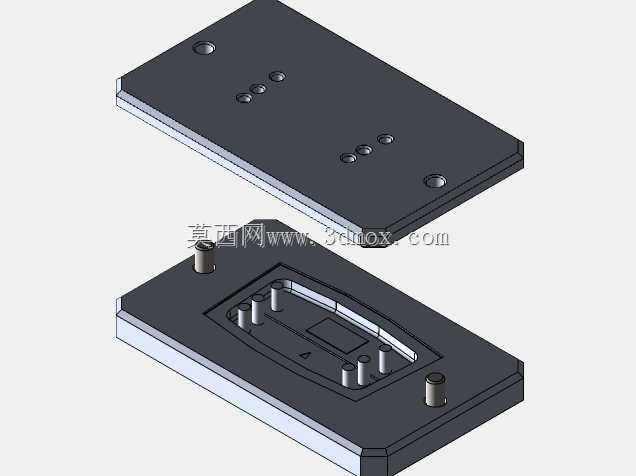

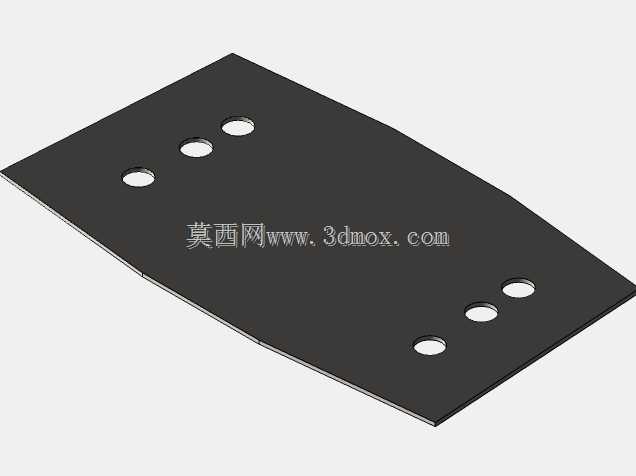

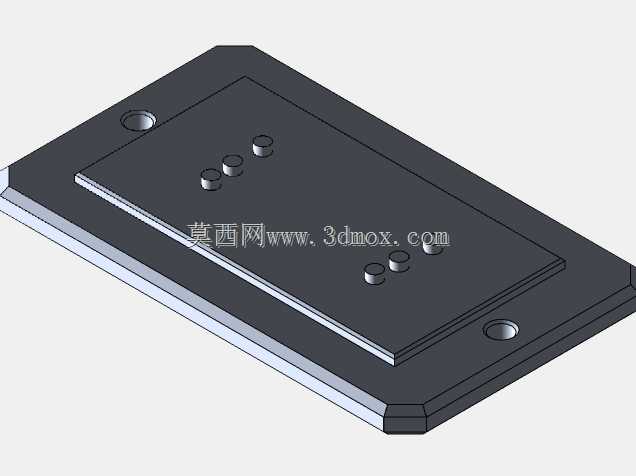

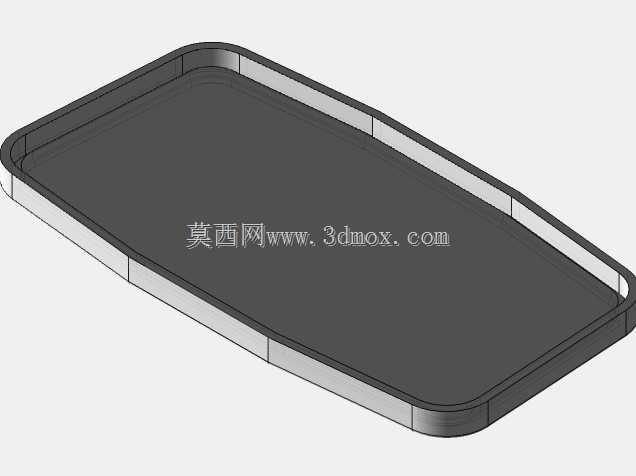

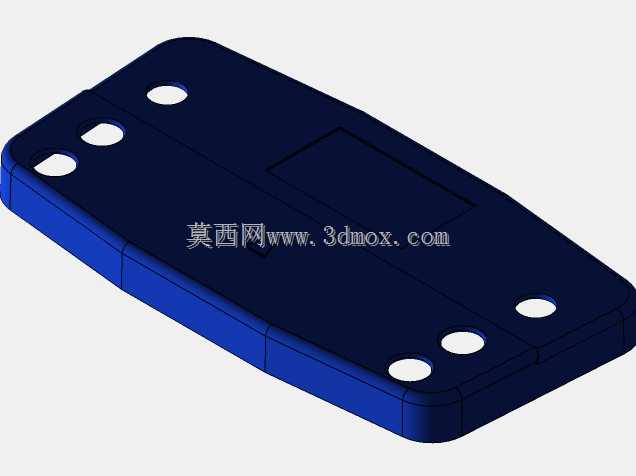

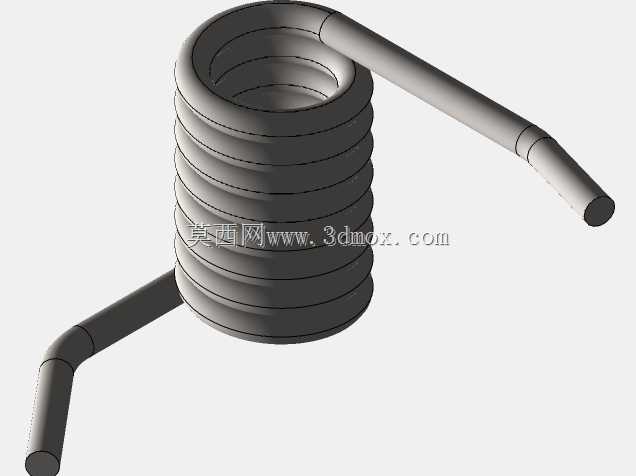

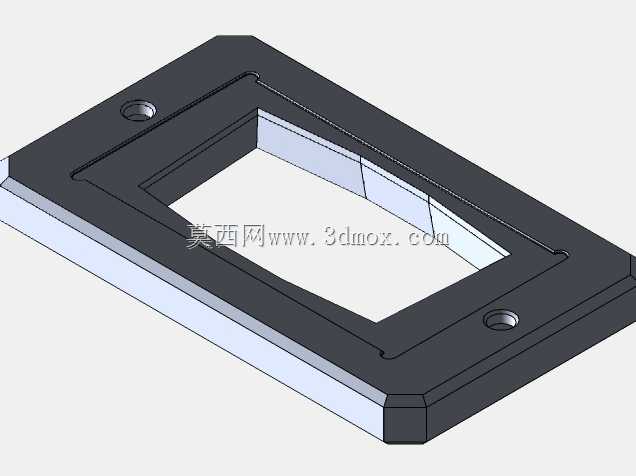

日常办公场景里，纸质文件归档装订前的打孔工序，大多依赖这类手动双孔打孔设备完成，它能在普通A4、铜版纸、薄卡纸等常规办公用纸表面冲出标准间距的装订孔，适配市面上绝大多数两孔文件夹、活页夹的装订需求，相比单孔打孔器，双孔结构能保证孔位同轴度，避免装订后文件页错位歪斜。从结构设计角度看，这款打孔器采用一体式压杆杠杆结构，上压手柄与冲孔机芯通过销轴铰接，利用杠杆放大手部按压力，无需额外动力源，单手握持即可完成冲孔动作，底座内置纸屑收纳仓，冲孔产生的圆形纸屑会直接落入仓内，避免污染办公桌面，底座底部粘贴防滑胶垫，操作时设备不会随按压力滑移，保证冲孔位置精度。设计初期先确定核心功能边界：适配纸张厚度不超过2mm，双孔中心距严格遵循80mm的通用办公装订标准，冲孔直径6mm，整体外形控制在长度120mm、宽度60mm、高度55mm范围内，不会占用过多桌面收纳空间，安装边界无需额外固定，直接放置于平整桌面即可使用。建模阶段先绘制底座的注塑基体轮廓，预留纸屑仓的空腔结构与冲孔凹模的安装位，再依次构建压杆的折弯钣金结构、冲孔冲头的滑动导向槽、复位弹簧的安装卡槽，装配时先将冲头与复位弹簧装入导向槽内，验证冲头上下滑动无卡滞后，再铰接压杆与底座，调整压杆下压行程至冲头完全穿透纸张后预留0.5mm的安全余量，避免冲头直接撞击凹模造成刃口崩损，最后完成底座防滑胶垫、定位标尺的细节建模，定位标尺可伸出对齐纸张边缘，保证不同尺寸纸张的孔位边距统一。建模过程中需重点校验杠杆力臂的传动比，确保手部施加15N左右的按压力即可冲透2mm厚的纸张，同时对冲头刃口做0.1mm的倒角处理，既保证冲孔切口整齐无毛刺，又能提升刃口使用寿命，各转动铰接位置预留0.05mm的装配间隙，避免长期使用磨损后出现转动卡滞问题。
