DIN9797标准120升食品工业移动转运容器

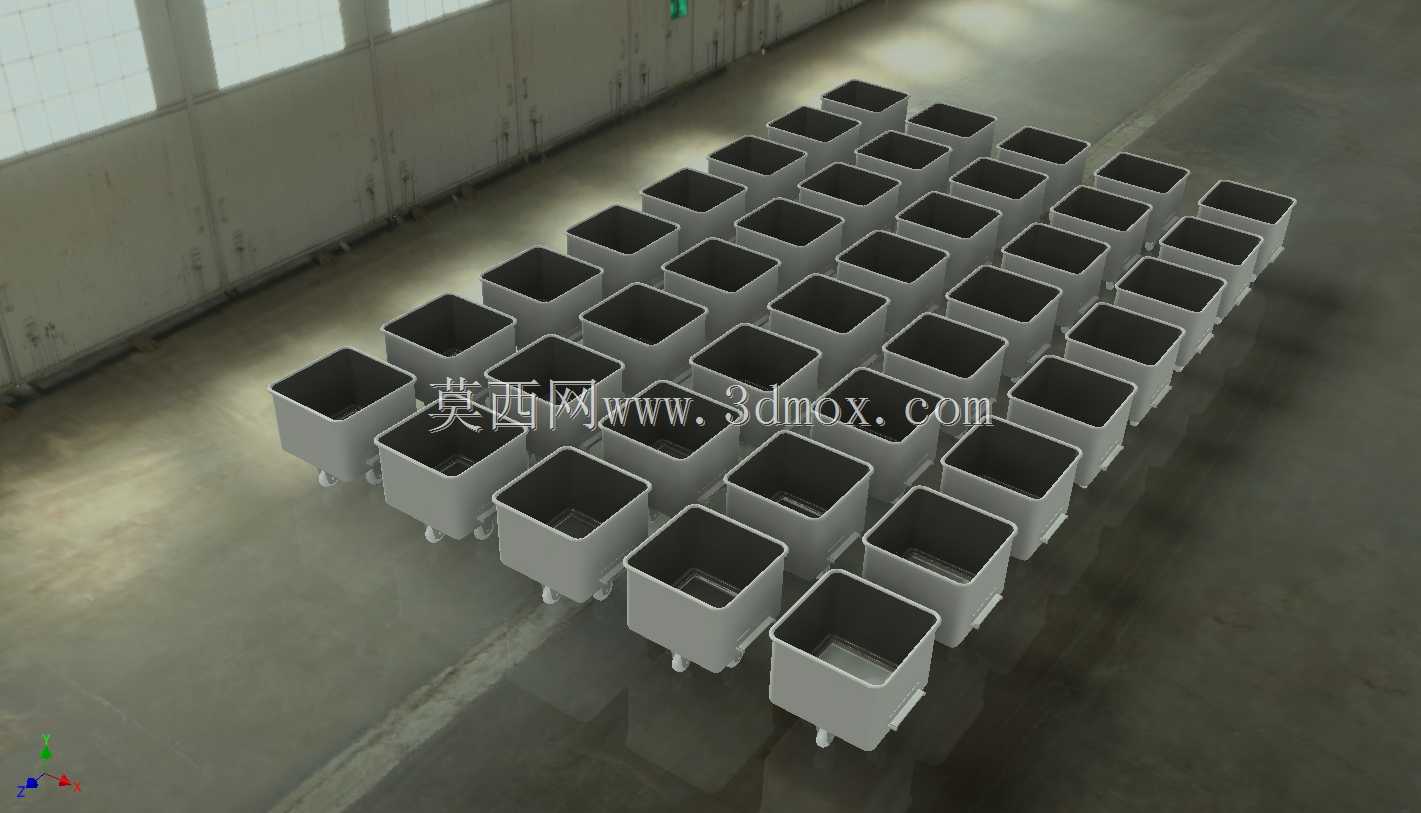

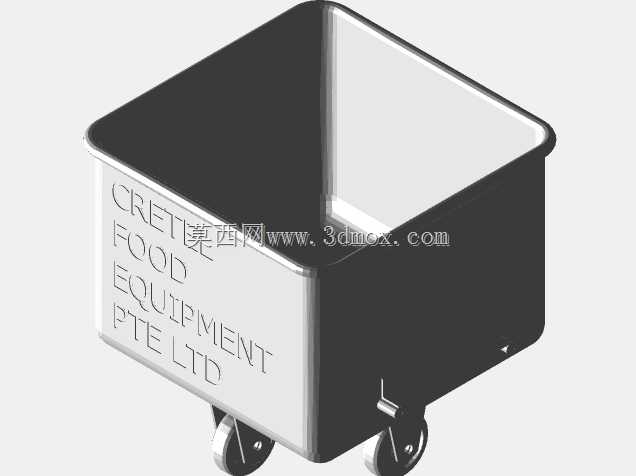

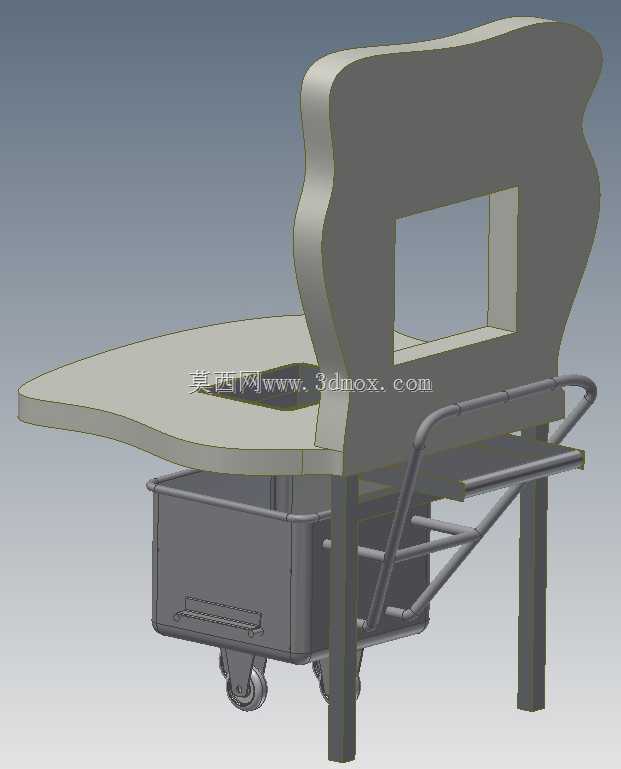

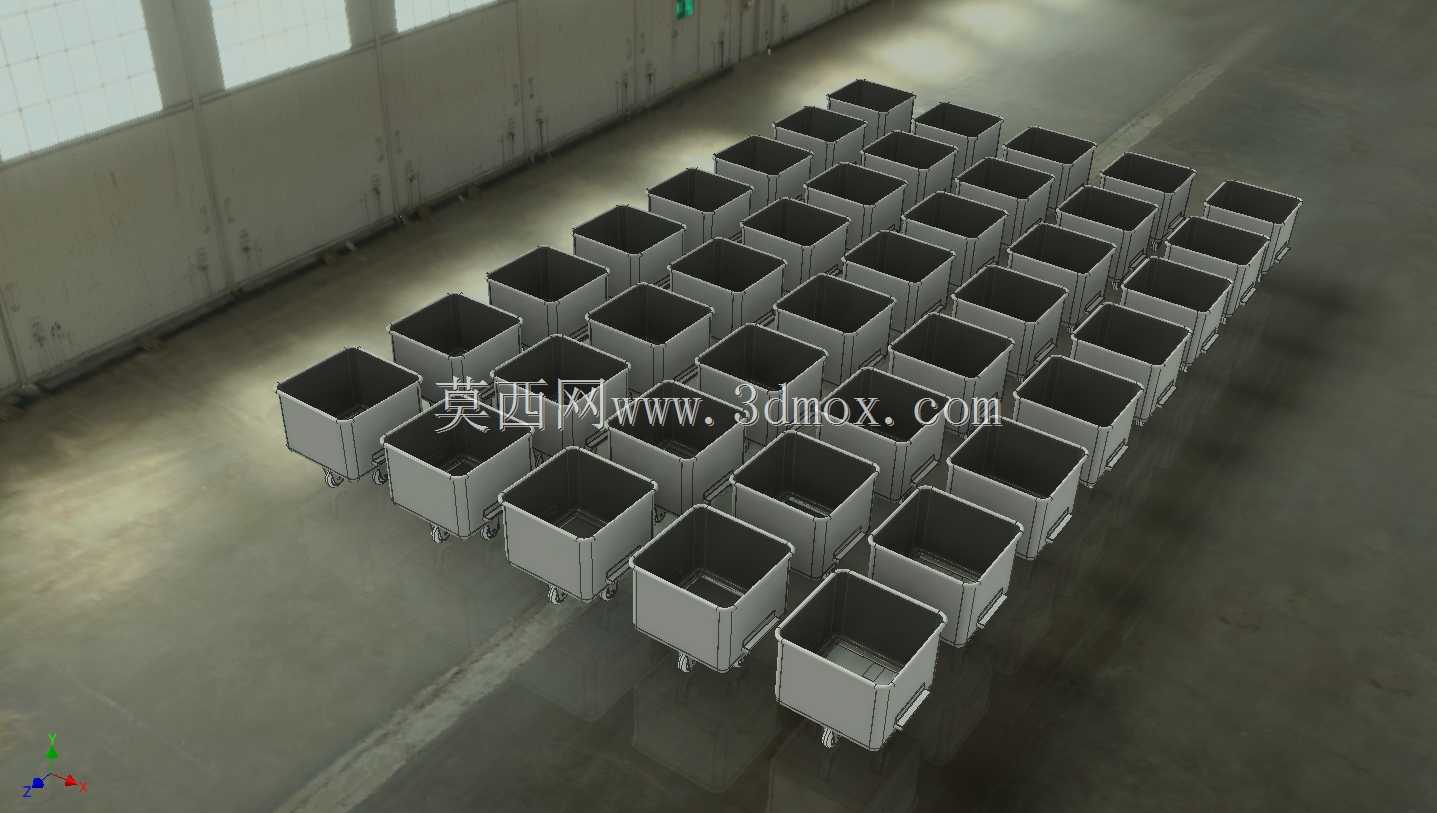

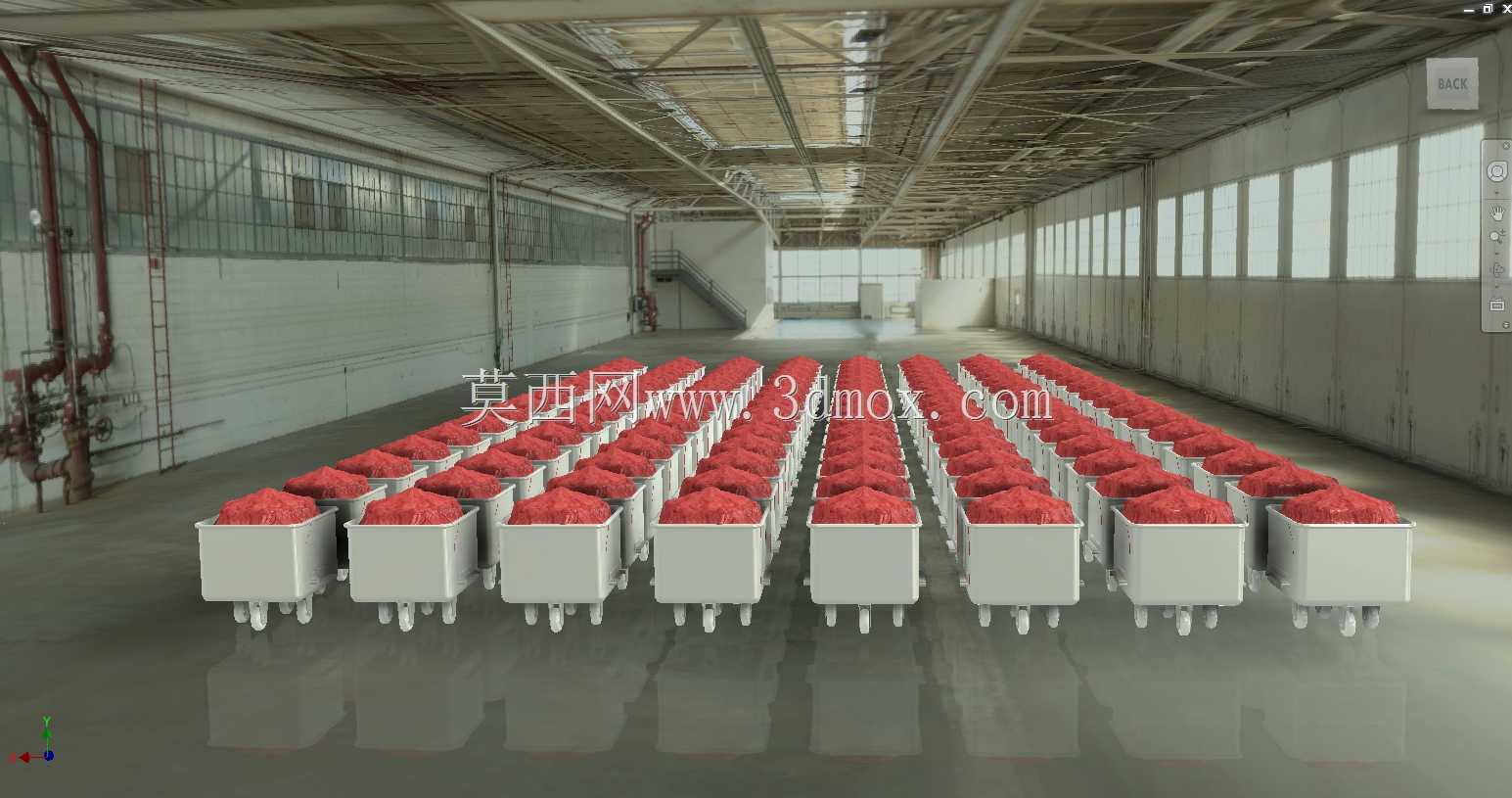

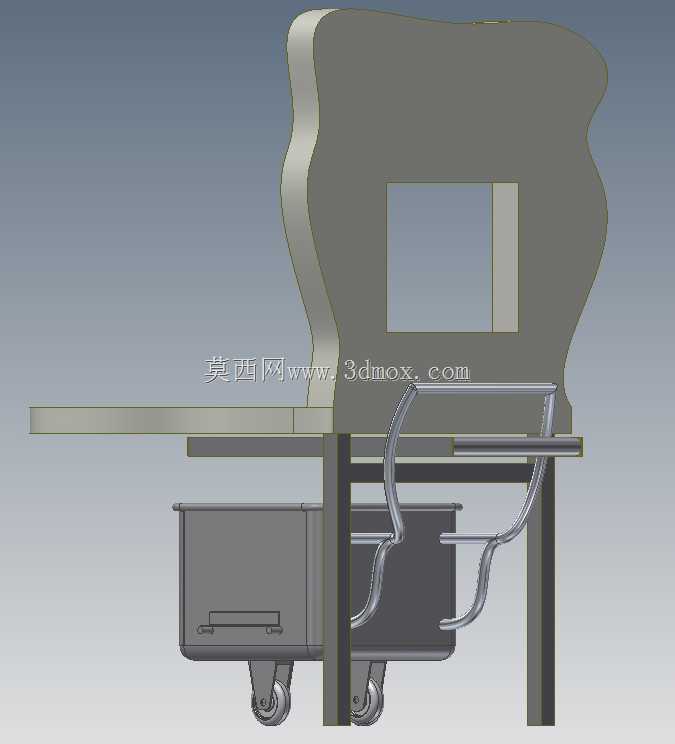

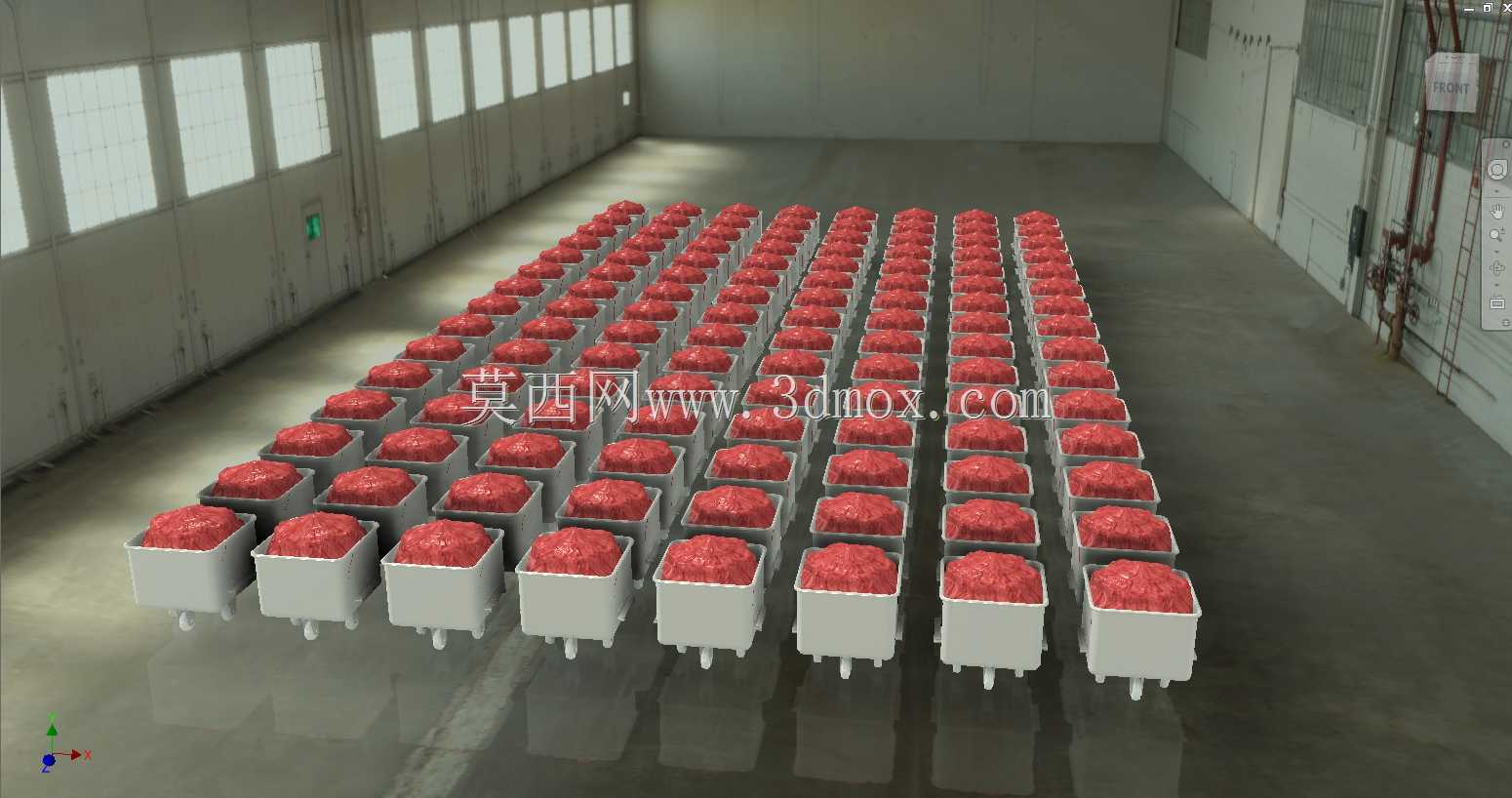

做食品加工车间物料转运设计的时候，最先要匹配的就是行业通用的DIN标准容器，这款120L规格的移动转运箱，是北欧食品加工场景里普及率极高的周转单元，日常用来转运分割后的生鲜肉料、加工边角料，也可作为车间工位之间的半成品暂存载体，甚至在部分中央厨房场景里，还能配合提升机构完成自动上料动作，适配多数食品加工线的标准进料口高度。设计这款容器的时候，首先要卡准DIN9797的标准接口尺寸，箱体侧边的提升杆位置、截面尺寸必须和通用提升机构的卡口完全匹配，不能出现卡滞或者对位偏差，箱体采用直边无把手的结构设计，一方面是为了在车间密集排布的时候尽可能节省占地空间，多列并排时箱体之间没有突出的把手造成间隙浪费，另一方面无外凸结构也能避免车间通行时剐蹭操作人员的工作服，减少清洁死角，整个箱体的外轮廓做了小圆角过渡，内壁没有拼接缝隙，冲洗的时候不会残留物料残渣，符合食品车间的卫生清洁要求。建模的时候先从箱体的主体轮廓开始，先绘制底部的安装基准面，确定脚轮的安装孔位分布，四个脚轮的安装座要和箱体底部的加强筋做一体化设计，避免满载的时候底部受力变形，箱体侧壁的厚度根据120L满载的承重要求做均匀分配，靠近提升杆的位置局部加厚，保证提升的时候受力不会出现侧壁开裂。之后做顶部的卷边结构，卷边的尺寸要匹配标准箱盖的安装卡槽，同时卷边内部做加强筋填充，避免堆叠的时候顶部受压变形。提升杆的建模要严格按照标准里的尺寸公差来做，杆体和箱体侧壁的连接位置做圆弧过渡，减少应力集中，脚轮选用标准的工业万向轮模型，装配的时候要保证四个脚轮的接地平面度，避免推行的时候出现晃动。整个模型装配完成后要做干涉检查，确认脚轮转动的时候不会和箱体底部的加强筋产生剐蹭，提升杆和箱体的连接位置没有重叠面，最后给箱体赋予食品级PP材质的外观属性，还原车间实际使用的视觉效果。这类容器的安装边界要注意，单台箱体的占地尺寸要预留出脚轮转动的空间，多列排布的时候列间距控制在50mm即可满足推行转向的需求，和生产线对接的时候，箱体底部的高度要和线体的托举机构高度差控制在10mm以内，保证上料的时候平稳无冲击。
