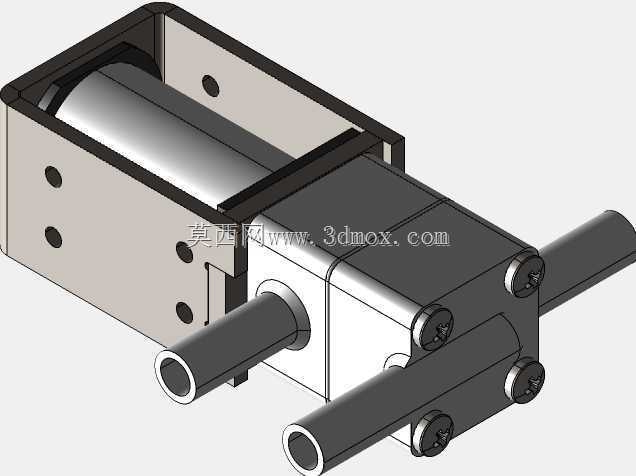

JSF2637微型精密电磁水阀结构设计

　　在流体控制回路的设计选型中，小通径微型电磁阀的适配性一直是工控系统集成、小型流体设备开发环节的核心考量点，这款JSF2637系列电磁水阀的三维结构还原，完全围绕实际工况的安装与使用需求展开建模，所有结构特征都对应实物的装配逻辑与功能实现路径。从实际应用场景来看，这类微型电磁阀常被嵌入到小型水处理设备、实验室流体分析仪器、小型冷却循环回路、智能灌溉终端的控制支路中，作为流体通断、流向切换的执行终端，区别于大口径工业管路阀件，它的适配场景对安装空间、功耗、动作响应速度的要求远高于大通径阀件，建模过程中特意保留了所有配合面的公差预留特征，能直接用于装配干涉校验、安装工位布局模拟。从功能特性来看，该阀属于直动式电磁水阀，

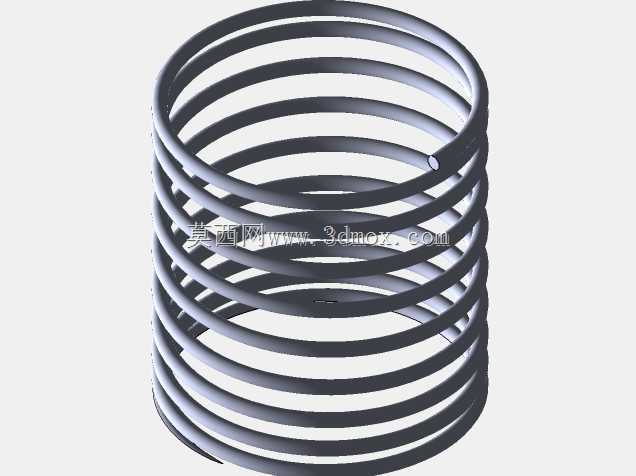

　　额定工作电压覆盖10.2-26.4V区间，适配常规直流工控供电场景，可对水基介质的流向、通断、流量进行精准调控，介质耐受最高温度可达100℃，额定工况下平均水流量可达700mL/min，内部流道的建模完全按照实物的流阻优化结构还原，没有做简化处理，能直接导入流体仿真软件做流场分析，验证不同开度下的压力损失与流量特性。设计思路上，这款阀的整体结构走紧凑化路线，外壳采用圆柱式布局，线圈组件与阀芯腔体同轴布置，最大限度压缩径向安装尺寸，建模时还原了线圈绕组的排布空间、阀芯复位弹簧的装配位、密封件的安装槽特征，其中复位弹簧的螺距、线径、有效圈数都严格按照实物参数建模，弹簧的两端并紧磨平结构也做了精准还原，能直接用于弹簧刚度校核、

　　动作行程模拟。外形尺寸与安装边界方面，整体为圆柱式构型，径向尺寸控制在极小范围内，轴向长度适配小型设备的夹层安装空间，进出液口的连接位做了标准快插接口的结构特征，安装时不需要额外设计转接工装，可直接匹配常规的微型流体管路接头，建模时特意保留了接口处的密封槽深度、倒角特征，方便设计人员直接校核管路连接后的密封压缩量，避免安装后出现渗漏问题。从结构细节来看，阀芯的导向段做了均压槽设计，建模时还原了均压槽的宽度、深度与排布间距，这一结构能有效降低阀芯动作时的卡滞风险，降低介质压力波动对阀芯动作的干扰，同时阀体内腔的流道转折处做了圆弧过渡处理，减少流道内的紊流与压力损失，这部分特征在建模时没有做直角简化，完全还原实物的加工特征，

　　方便后续做结构优化时直接调整参数。在实际选型应用中，这类微型阀常被用于对安装空间有严格限制的便携设备、分布式控制节点中，比如小型智能饮水机的出水控制、小型恒温循环槽的回路切换、户外智能灌溉的支路控制，它的低功耗设计能适配电池供电的低功耗场景，低噪音特性也适合用在实验室仪器、民用小家电这类对运行噪音有要求的场景，建模时还原了所有运动部件的行程间隙，能直接导入运动仿真软件，验证不同供电电压下的阀芯动作响应时间、复位弹簧的复位可靠性，提前排查结构干涉、行程不足等设计问题。对于三维建模从业者来说，这个模型的所有配合面都做了装配约束的基准特征，不需要额外做基准对齐就能直接生成装配体，用于设备的整体布局设计；对于结构设计人员来说，模型保留的密封槽、安装孔、接口尺寸都能直接用于安装板的开孔设计、管路走向布局，减少实物测绘的工作量；对于设备选型人员来说，可以直接将模型导入到整体设备的三维装配中，校验安装空间是否充足，与周边部件是否存在干涉，提前预判安装调试阶段可能出现的适配问题。
