小型龙门式桌面数控加工设备结构

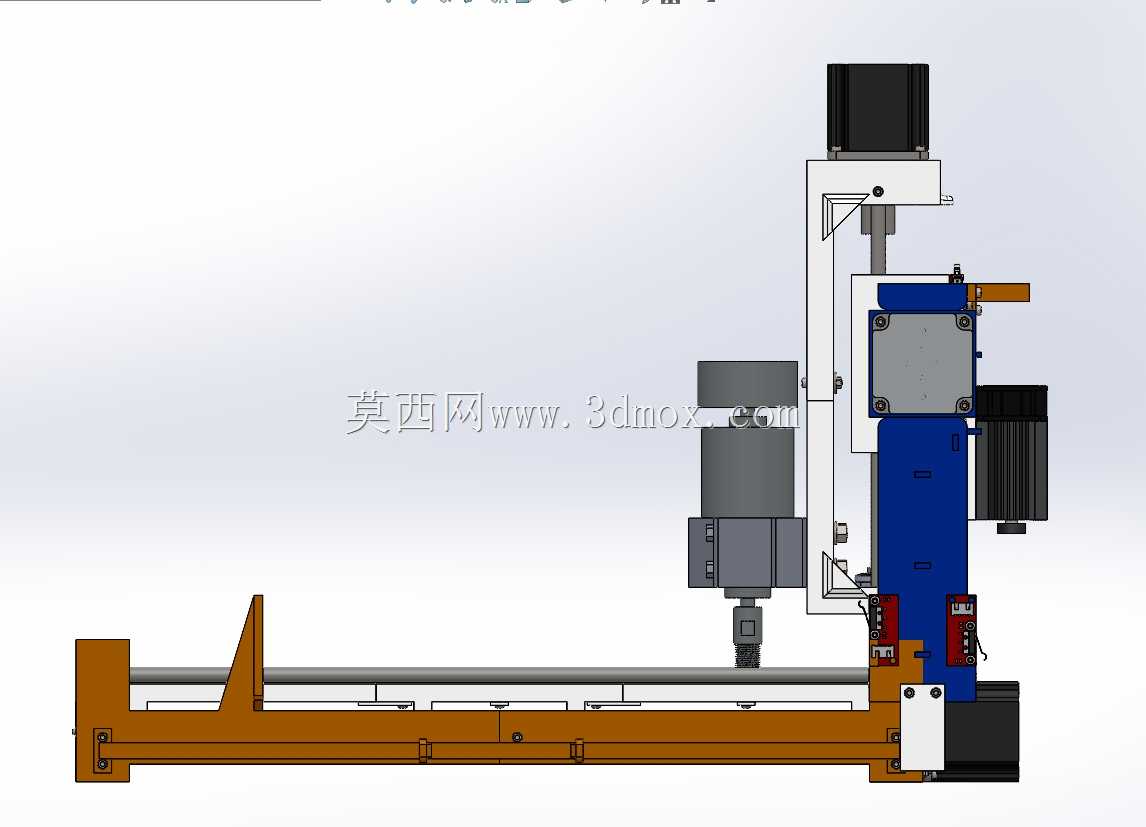

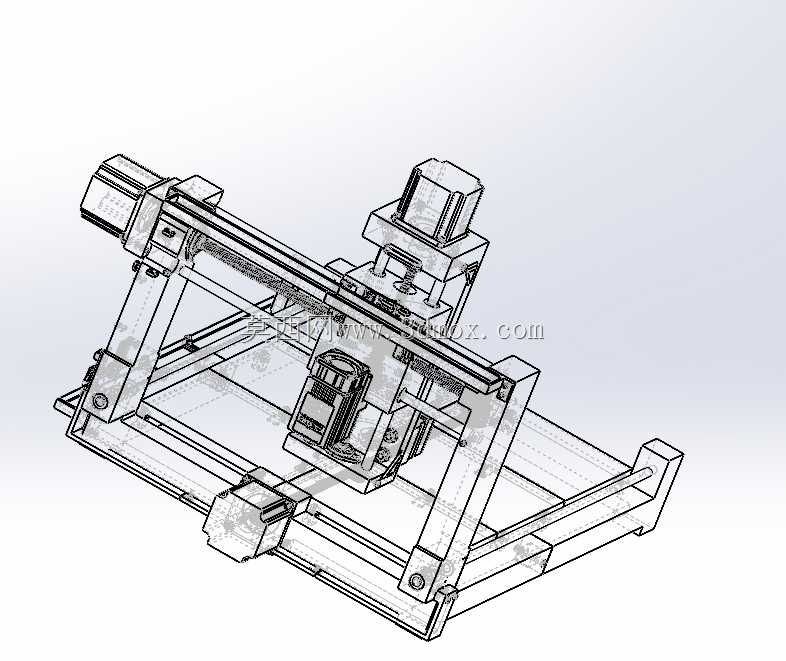

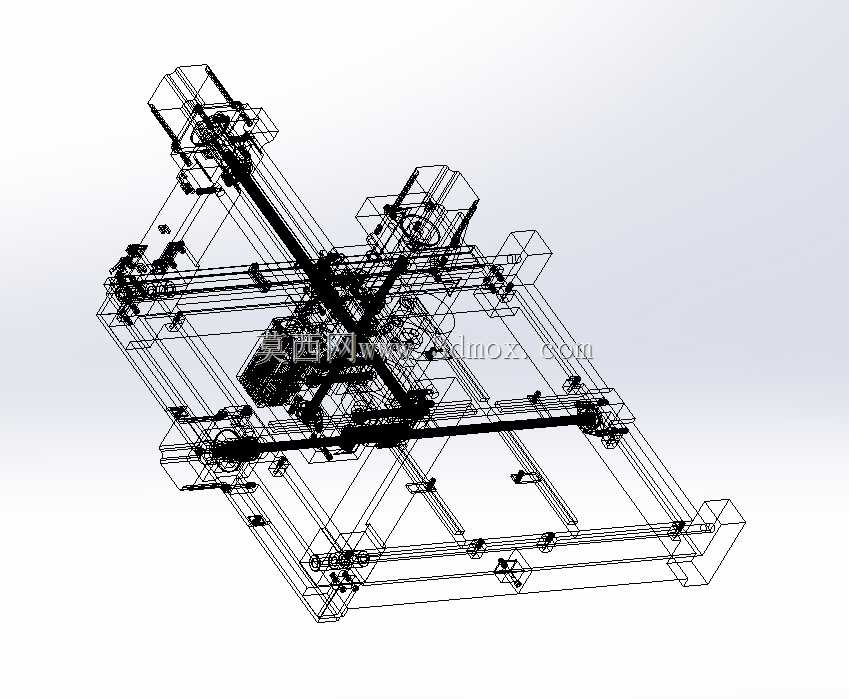

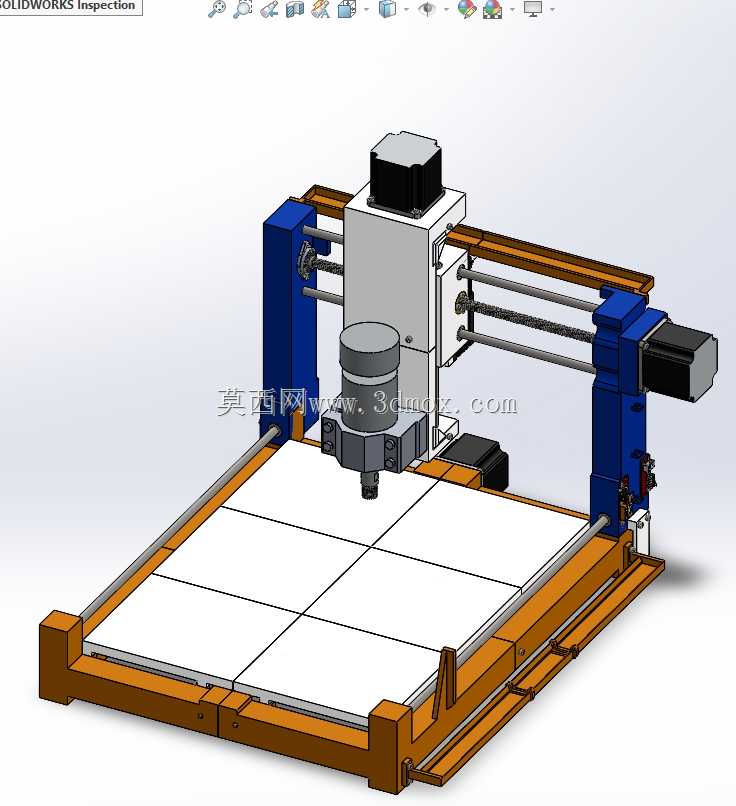

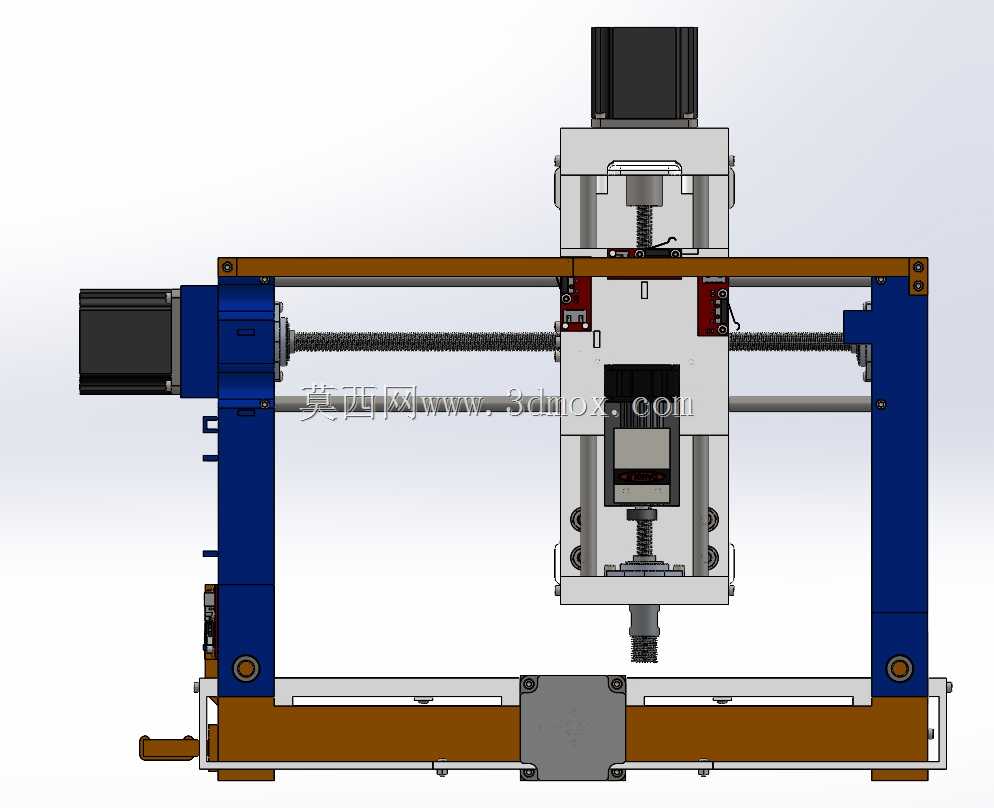

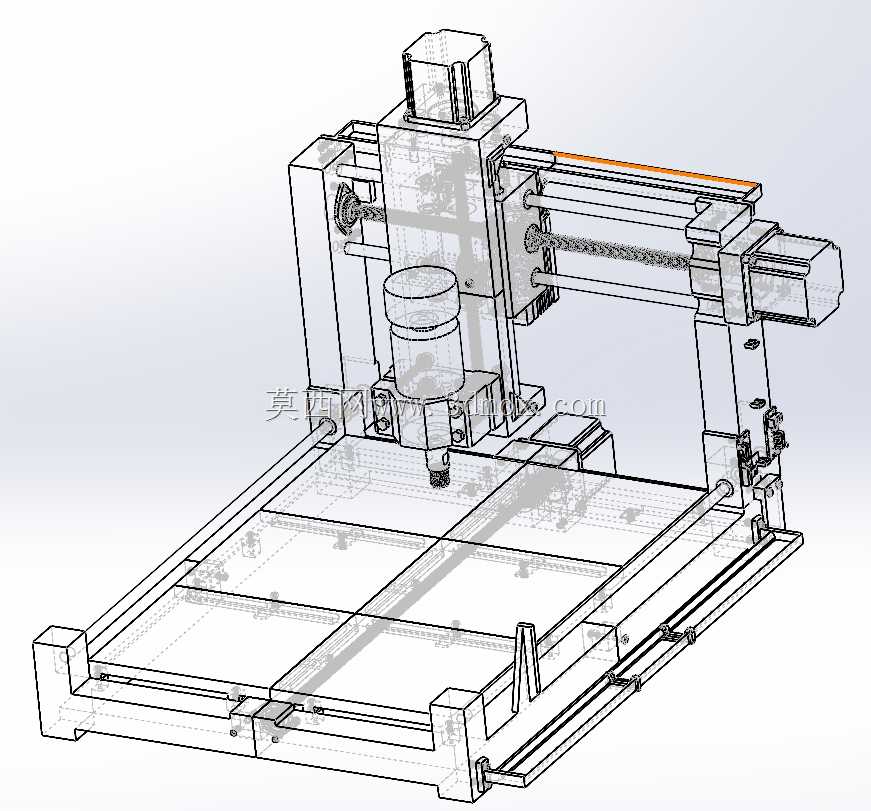

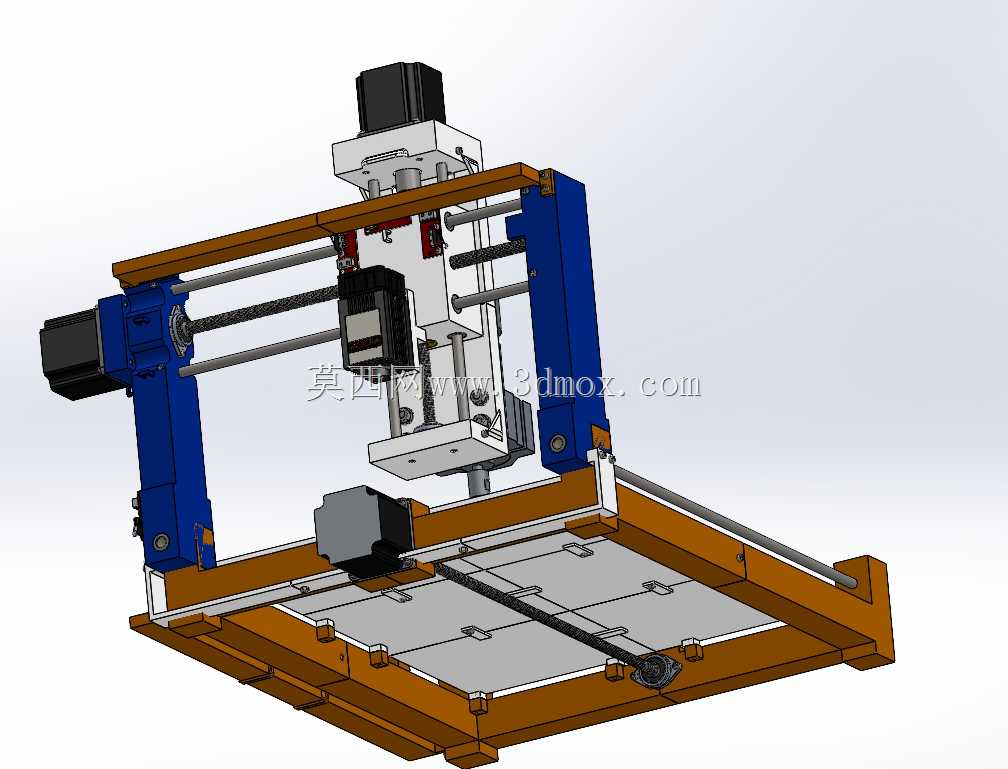

这款小型龙门式数控加工设备，主要面向个人加工、创客试制、小型工坊的轻量加工场景，可完成软金属、塑料、木材等材质的平面铣削、轮廓雕刻、钻孔等加工工序，适配小批量非标零件打样、创意工件加工的实际需求，无需大型厂房的安装空间，普通工作台面即可完成部署。设备整体采用龙门跨式布局，加工平台固定于底部基座，X轴传动组件沿平台两侧的纵向导轨布置，Y轴横梁搭载于X轴滑座之上，Z轴主轴滑台沿横梁横向导轨移动，这种布局能在有限的外形尺寸下最大化有效加工行程，同时保证各轴传动的刚性，避免悬臂结构带来的加工震颤问题。设计阶段优先考虑了零件的可加工性与易获得性，多数结构件可通过常规机加工或3D打印制作，传动部分采用直线光轴搭配滑动轴承的组合，兼顾成本与运动顺滑度，主轴选用高速风冷电主轴，适配小直径刀具的高速切削需求，各轴的驱动端预留了步进电机的安装位，可根据加工需求选配不同扭矩的驱动元件，电缆拖链的安装槽位沿各轴运动轨迹布置，避免线缆在往复运动中出现拉扯、磨损问题。建模过程中先搭建整体布局的骨架草图，确定各轴的行程边界与安装基准，优先绘制底部加工平台与基座的焊接结构件，确认平台的平面度基准后，依次装配两侧的X轴导轨支撑座、传动丝杠组件，再搭建Y轴横梁的装配体，将Z轴滑台、主轴固定座的配合关系逐一约束，过程中反复校验各轴运动的干涉边界，确保全行程范围内无零件碰撞，最后完成拖链、限位开关、紧固件等细节零件的装配，对运动部件做了简易的运动仿真模拟，验证各轴的行程范围符合初始设计的200mm级加工幅面要求。设备的安装边界控制在桌面级设备的常规尺寸范围内，底部基座预留了工装夹具的安装T型槽，可搭配平口钳、吸盘等夹具固定待加工工件，整体结构拆解后便于运输与组装，用户可根据自身的加工需求调整主轴功率、驱动参数，适配不同材质的加工需求，对于入门级数控加工爱好者来说，这套结构的装配调试门槛较低，可快速完成整机搭建并投入实际加工使用。
