五百公斤级框架式重载升降承载机架

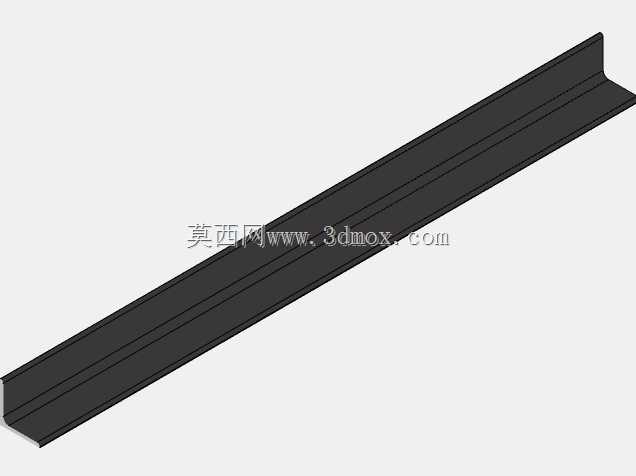

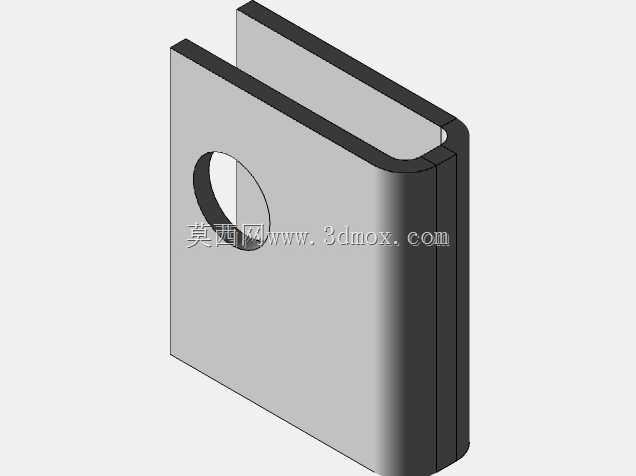

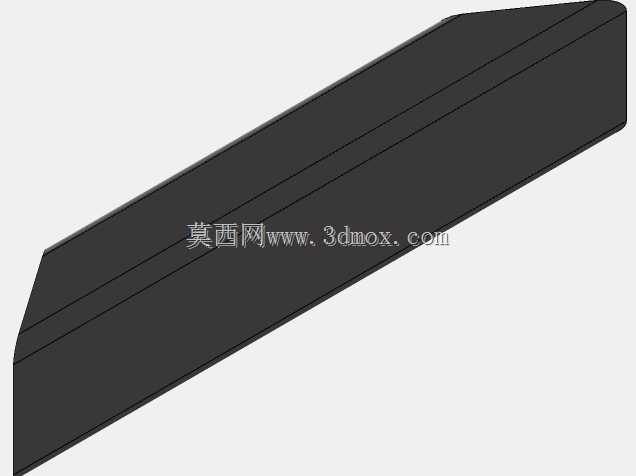

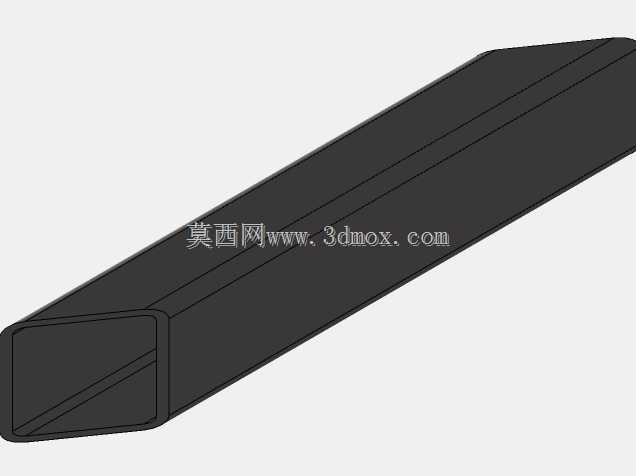

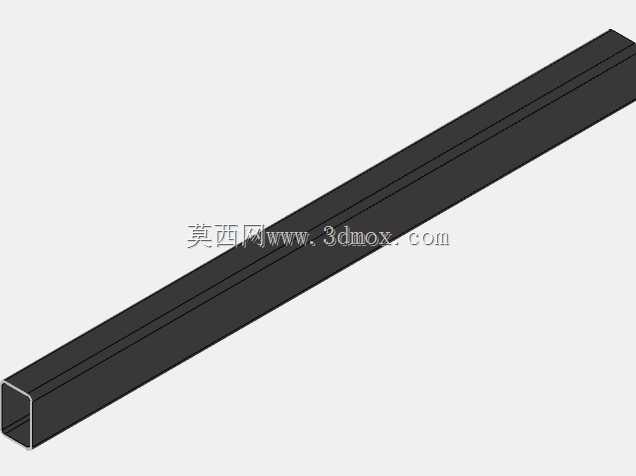

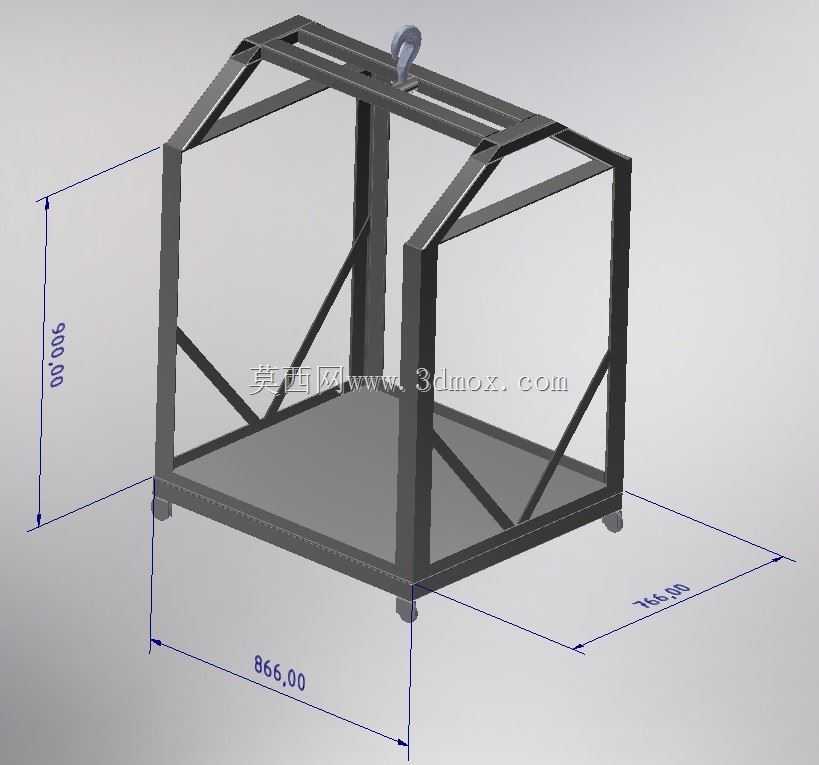

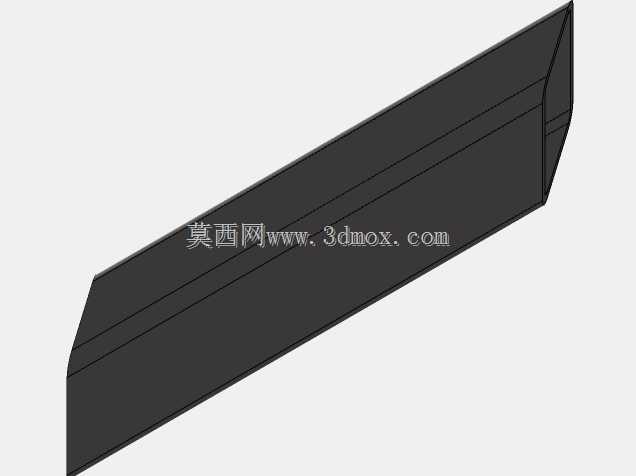

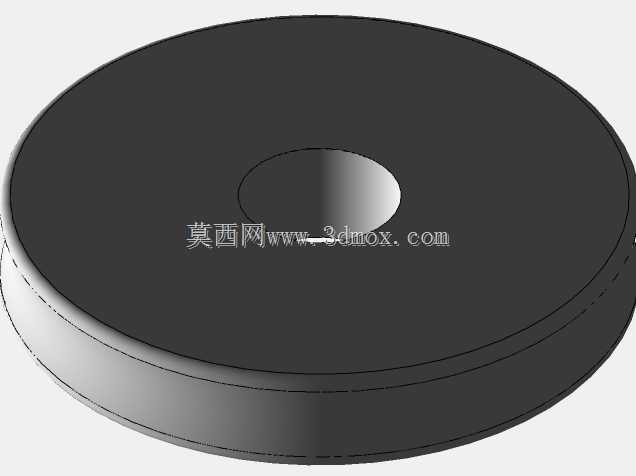

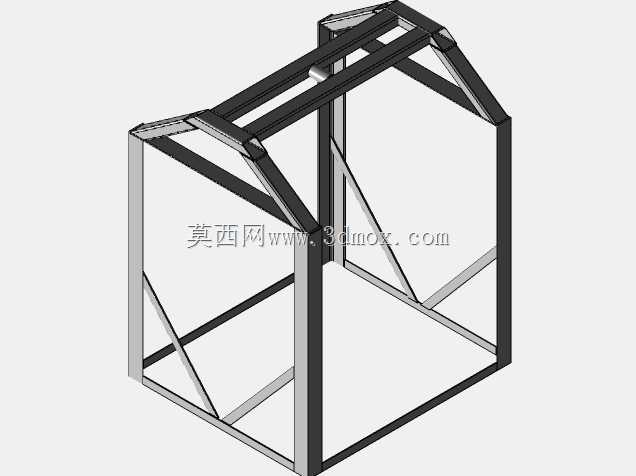

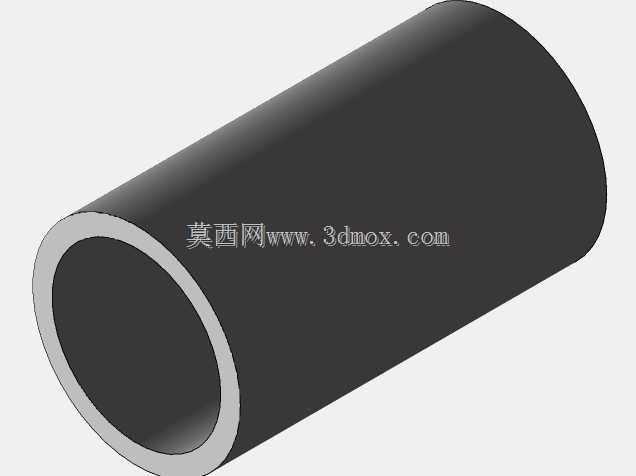

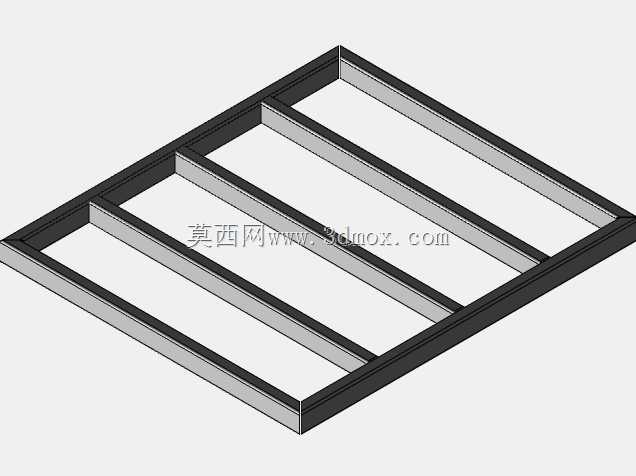

做车间物料垂直转运的结构设计时，首先要明确设备的落地场景——这类500kg负载的升降机架，多用于生产车间楼层间的工装件、半成品物料转运，也可配套小型仓储区的货位提升作业，区别于大吨位货梯，它的安装占地更小，适配层高有限、单次转运载荷在半吨以内的场景，不需要额外开挖深地坑，对车间地面承重要求更友好。从结构设计逻辑来看，整体采用方管焊接框架形式，顶部设置集成吊点，既可以作为机架整体吊装就位的受力点，也能配套提升机构的挂载安装，框架内部斜撑的排布完全按照受力路径布置，在垂直载荷作用下，斜撑将立柱承受的弯矩分解为轴向力，避免方管立柱出现侧向失稳，底部设置的可调脚轮兼顾了短距离移位和就位后的调平需求，不需要额外打膨胀螺栓固定，适合需要灵活调整工位的小型生产单元。从尺寸边界来看，底座长宽尺寸控制在866mm、746mm量级，整体高度适配常规2.8米层高的车间夹层转运需求，安装时只需要预留周边100mm的操作间隙即可，不会占用过多通道空间，框架内部的净空尺寸可以容纳常规尺寸的物料周转箱，也能适配小型工装托盘的放置。建模过程中，首先在Inventor软件中搭建骨架模型，先确定底部安装面、顶部吊点、内部承载平面的三个基准面，按照受力计算结果选定方管的截面规格，依次生成立柱、顶部斜顶框架、底部承载平台的基础特征，斜撑构件采用装配约束的方式贴合框架内角布置，焊接处预留出焊角的工艺间隙，脚轮和顶部吊环采用标准件库调用的模型直接装配，完成整体装配后做干涉检查，确认所有构件之间无运动干涉，再对焊接部位做工艺倒角处理，最后赋予金属材质做渲染验证，确认整体结构的受力传递路径符合设计预期。这类机架的设计核心是在控制自重的前提下保证额定载荷下的结构刚度，避免提升过程中出现框架晃动，顶部的斜顶结构一方面是为了强化吊点处的结构强度，另一方面也能避免提升过程中物料剐蹭顶部的提升挂点，底部承载平台采用花纹钢板铺设，增大摩擦力防止物料转运过程中出现滑移，框架的所有外露棱边都做了倒钝处理，避免现场操作时出现磕碰划伤。
