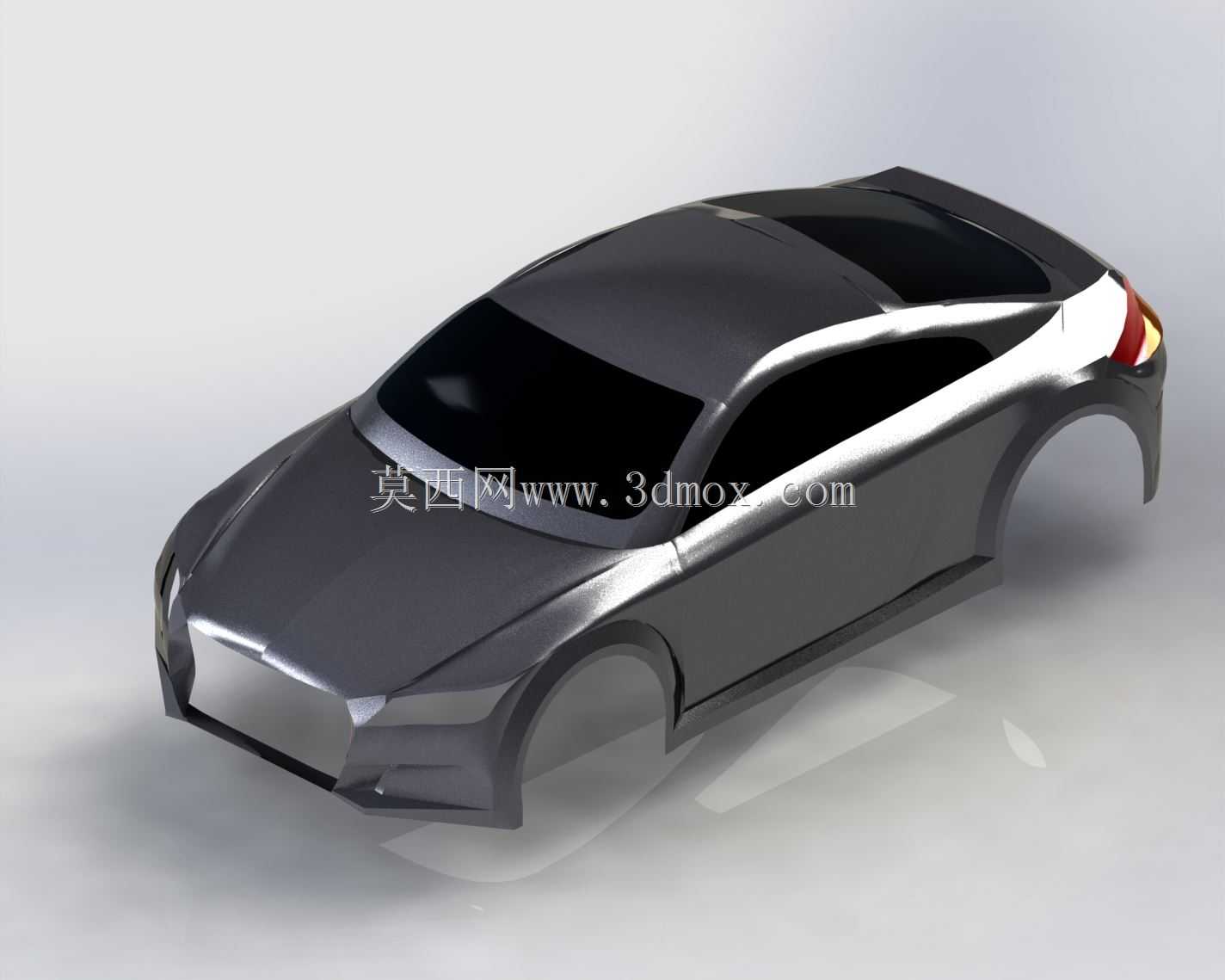

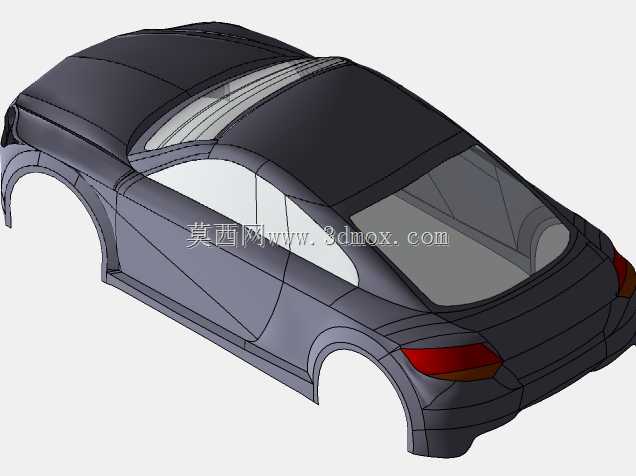

奥迪TT轿跑车身曲面造型设计

在乘用车外观正向开发流程中，轿跑车型的曲面建模是最考验建模师曲面把控能力的环节，这类车型的外覆盖件既要满足空气动力学性能要求，也要兼顾品牌家族化设计语言的传递，同时还要为后续的结构设计、模具开模预留足够的工艺边界。本次的奥迪TT轿跑曲面模型，建模过程中首先对齐了实车的点云数据与三视图参考，先搭建整车的基础控制线架，从车顶的溜背弧线开始梳理主曲面的曲率走向，保证A柱到C柱的过渡G2连续，避免曲面出现肉眼可见的曲率拐点。前脸部分的折线特征是该车型的设计亮点，建模时单独拆分了引擎盖与前保险杠的衔接边界，保证棱线的锐利度同时，控制相邻曲面的拔模角度，满足后续冲压工艺的脱模要求。车身侧面的肩线从翼子板一直贯穿至车尾，建模时采用多截面曲面搭配曲率桥接的方式，保证腰线在不同视角下的光影反射均匀，不会出现扭曲断差。轮拱区域的曲面做了轻微的外扩处理，匹配实车的宽体视觉效果，同时预留了轮胎跳动的安装间隙，避免后续总布置阶段出现运动干涉。车窗曲面的建模参考了实车的玻璃倾角，保证曲面与侧围的贴合间隙均匀，密封条的安装面做了等距偏移处理，预留3mm的安装公差带。车尾的溜背收尾处做了小鸭尾的特征凸起，这个区域的曲面过渡直接影响整车的尾部空气动力学表现，建模时反复调整了曲面的收尾角度，保证气流在车尾能够有序剥离，降低高速行驶时的气动阻力。整个建模过程遵循从整体到局部的原则，先完成大面的搭建再逐步细化特征棱线，每完成一块主曲面都进行曲率梳检查，保证所有可见外表面的曲率连续符合A级曲面要求，相邻曲面的间隙控制在0.5mm以内，面差控制在0.3mm以内，完全满足后续结构设计、油泥模型铣削以及开模数据的基础要求。这类曲面模型除了用于新车型的外观方案验证，也可以作为汽车设计教学中的曲面练习案例，帮助初学者掌握高阶曲面的桥接、修剪、曲率匹配技巧，理解汽车外覆盖件的设计逻辑与工艺约束，避免建模时只追求视觉效果忽略实际生产的可行性。
