雪佛兰科迈罗运动款车轮总成结构设计

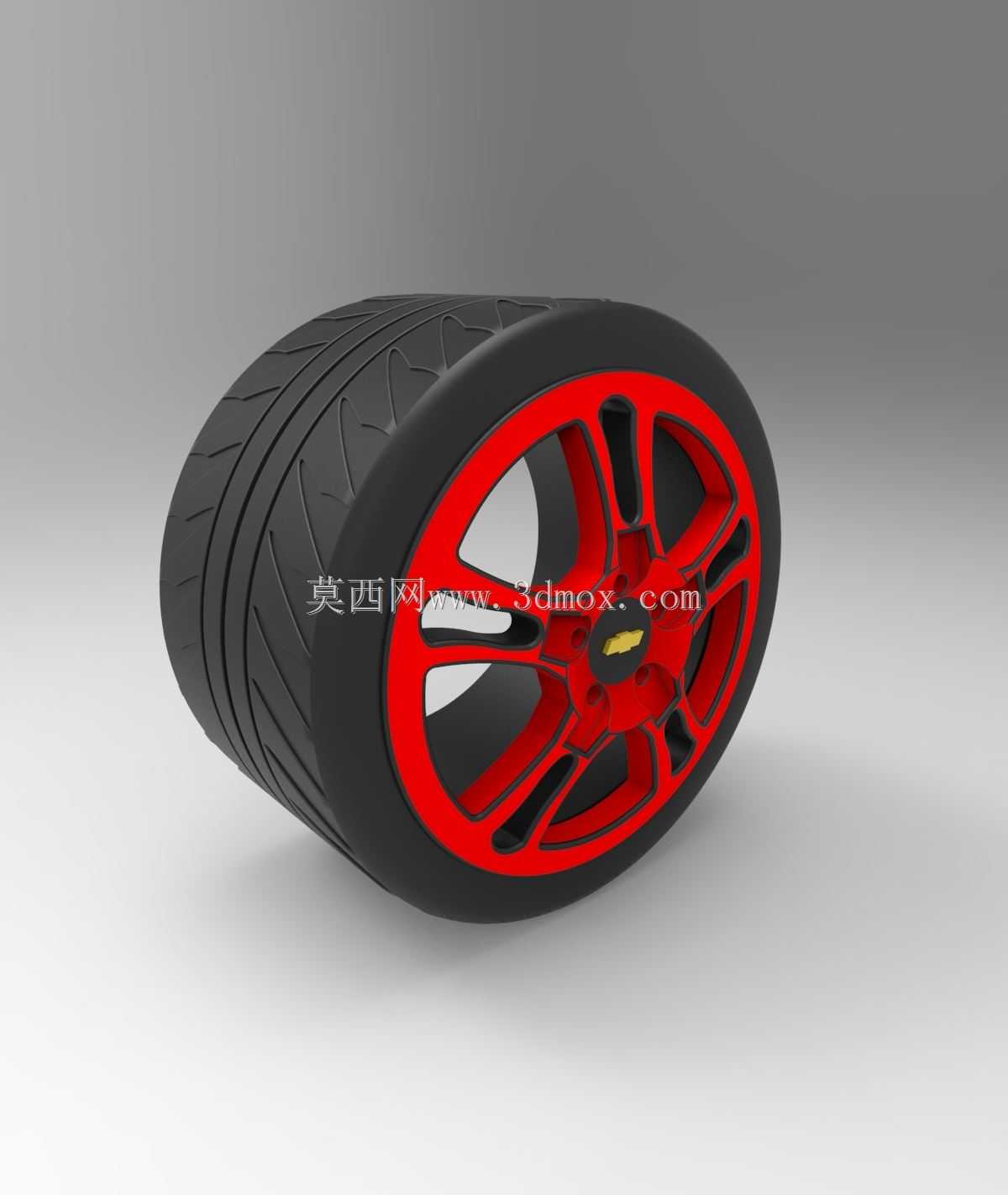

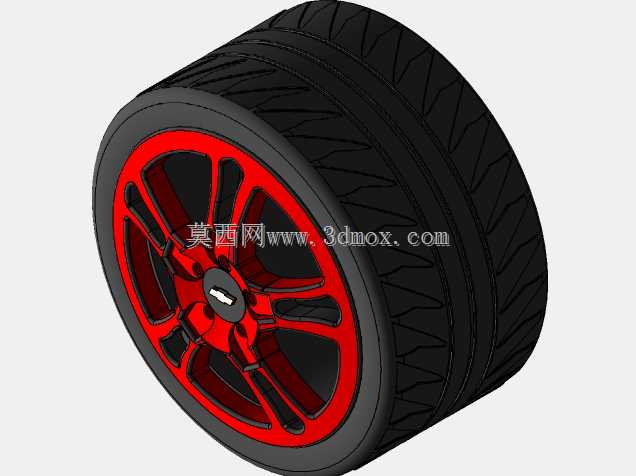

这款车轮总成主要适配雪佛兰科迈罗这类运动型乘用车，日常多用于民用性能车的改装与整车配套场景，在车辆行驶过程中承担承载整车重量、传递驱动与制动力矩、缓冲路面冲击的核心作用，同时兼顾运动化外观的视觉呈现需求。建模初期先梳理实车的安装边界参数，先确定轮辋的公称直径、轮辐安装孔的节圆直径、中心定位孔尺寸以及偏距值，这些参数直接决定车轮能否顺利装车，避免出现与刹车卡钳、悬架摆臂、轮拱内衬发生运动干涉的问题，建模时优先以安装基准面为坐标原点搭建骨架，先画出中心定位孔与螺栓安装孔的位置草图，确保孔位精度符合装车公差要求。轮辐部分采用多辐条镂空设计，建模时先做单根辐条的曲面造型，通过圆周阵列完成整体辐条结构，辐条背面预留了平衡块安装的平面区域，同时做了等壁厚处理，在保证结构强度的前提下尽可能降低簧下质量，提升车辆的操控响应速度；轮辋部分按照标准轮缘轮廓绘制截面草图，通过旋转特征生成基础结构，再添加气门嘴安装孔的细节结构，轮辋与轮辐的连接位置做了圆角过渡，避免应力集中导致的结构疲劳损坏。轮胎部分先绘制胎面的截面轮廓，通过旋转生成胎体基础，再在胎面表面绘制单条排水沟与花纹块的草图，通过包覆、阵列特征生成完整的胎面花纹，胎侧部分还原了民用运动轮胎的侧壁弧度，与轮辋的配合位置严格按照轮胎安装的过盈配合尺寸绘制，还原实际装配的贴合状态。建模过程中先完成骨架参数的全约束，再逐个生成实体特征，每完成一个部件就做干涉检查，确认轮辐与轮胎内壁、安装孔与螺栓基准的位置偏差在合理范围内，最后对外观面做曲面曲率检查，确保造型曲面顺滑无褶皱，还原实车红黑撞色的运动视觉效果，同时所有结构特征都保留可编辑参数，方便后续根据不同车型的安装需求调整偏距、孔位等核心尺寸，适配更多同平台性能车的装车需求。
