零度无糖可口可乐易拉罐外观结构造型

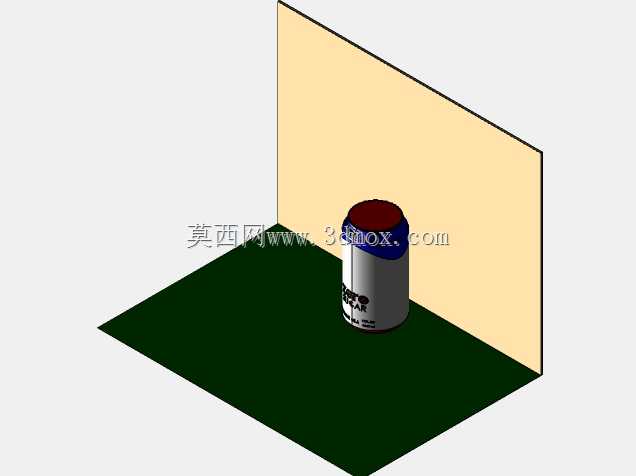

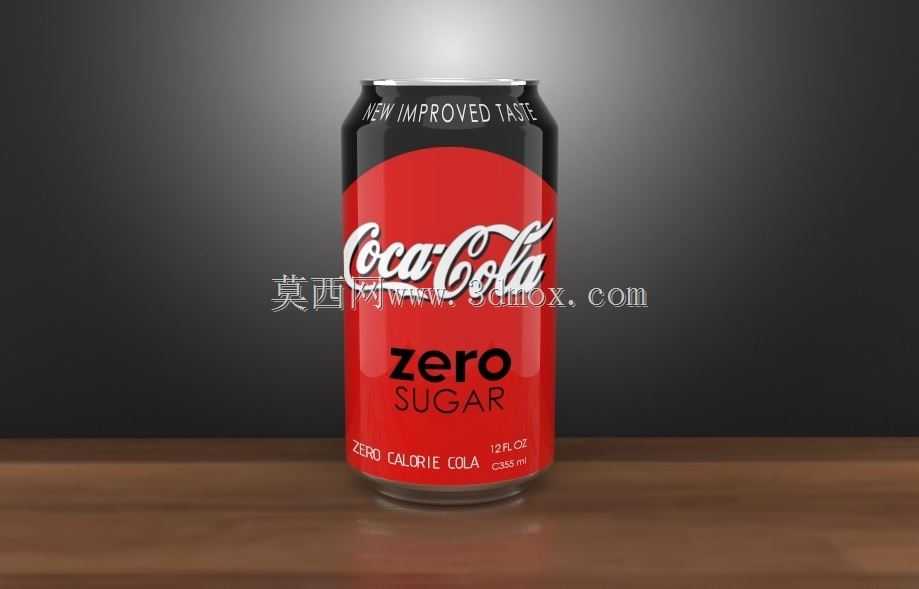

日常快消品的包装结构建模，往往是工业设计从业者练手曲面造型的典型案例，这款无糖可乐罐的建模过程，最先要确定的是罐体的整体尺寸边界，常规330ml易拉罐的总高度控制在115mm左右，罐身主体圆柱段直径66mm，上下收口的锥段过渡圆角需要严格匹配量产罐体的冲压成型曲率，避免出现曲面褶皱或者曲率突变的问题，毕竟这类金属罐体是通过薄板冲压拉伸成型，建模时的曲率连续性直接关系到后续做结构可行性分析的准确度。做这类薄壁容器建模的时候，我习惯先绘制罐身的回转截面草图，先把底部的凹形承压结构做出来，这个内凹结构不是单纯的造型设计，是为了让罐体在堆叠摆放的时候能承受上层货品的压力，同时灌装后内部带压的情况下，底部不会因为内压向外鼓出导致放置不稳，这部分的曲面要做G2连续，不然渲染的时候会出现明显的棱线断层。罐身的圆柱段不需要做额外的结构特征，重点是上下的卷边收口位置，顶部的卷边要匹配标准易拉罐盖的安装尺寸，卷边的叠层结构要还原实际的咬合形态，不能只做一个简单的圆角糊弄，做结构校验的时候要保证罐盖和罐身的配合间隙控制在0.1mm以内，符合实际量产的装配公差。画完主体结构之后，再处理罐身的印刷标识区域，这部分不需要做实体凹凸，只需要拆分曲面面组，后续做材质赋予的时候区分不同的印刷区域就行，毕竟罐体的图案是印刷在金属表面的，没有结构上的起伏。建模过程中用回转命令先做出整体的薄壁基体，壁厚统一设置为0.12mm，和实际量产的铝制罐身壁厚保持一致，之后用曲面裁剪做出上下收口的过渡，再对卷边位置做加厚处理，避免出现薄壁特征的自相交问题。这类模型的应用场景很广，除了工业设计专业的曲面练习，还可以用于快消品的陈列场景渲染、自动售货机的出货结构模拟、饮品包装的方案展示，做自动售货机的货道设计时，准确的罐体外形尺寸可以帮着校验货道的宽度、拨货机构的行程，避免出现卡罐的问题。建模完成后做渲染的时候，金属铝的材质要调整合适的粗糙度，罐身红色印刷区域的粗糙度要比裸露的金属卷边稍高，模拟印刷油墨的质感，要是做带冷凝水的效果，需要注意水滴的分布逻辑，罐体下半部分接触桌面的位置不会有水珠凝结，上半部分靠近罐口的位置水珠更密集，大小错落才符合实际的物理状态，之前用旧版渲染工具做水滴效果的时候受限于粒子功能，水珠形态比较生硬，用高版本渲染工具的粒子系统可以做出更自然的凝结效果，水珠的折射和反射参数要匹配清水的物理属性，避免出现塑料质感的偏差。
