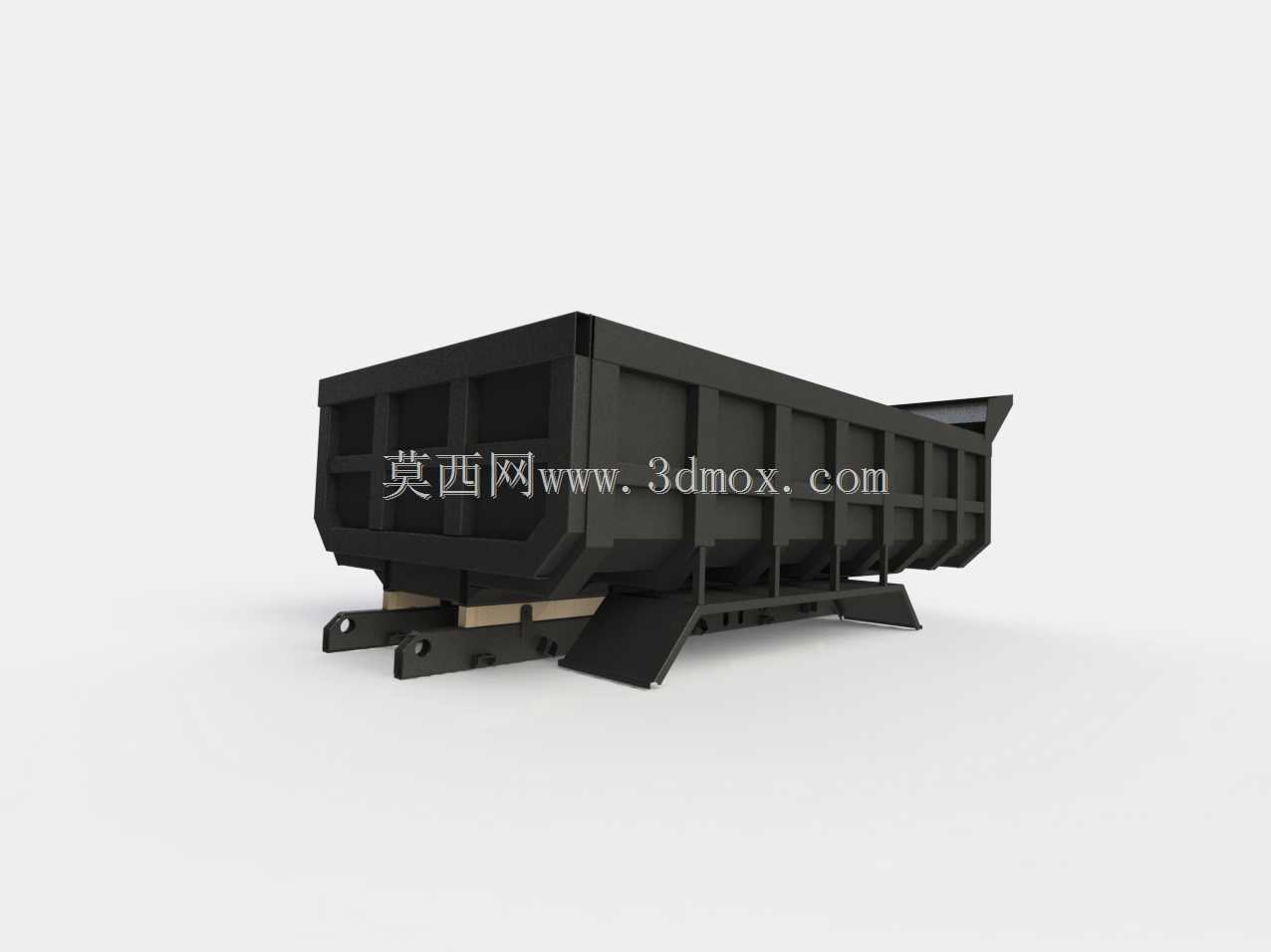

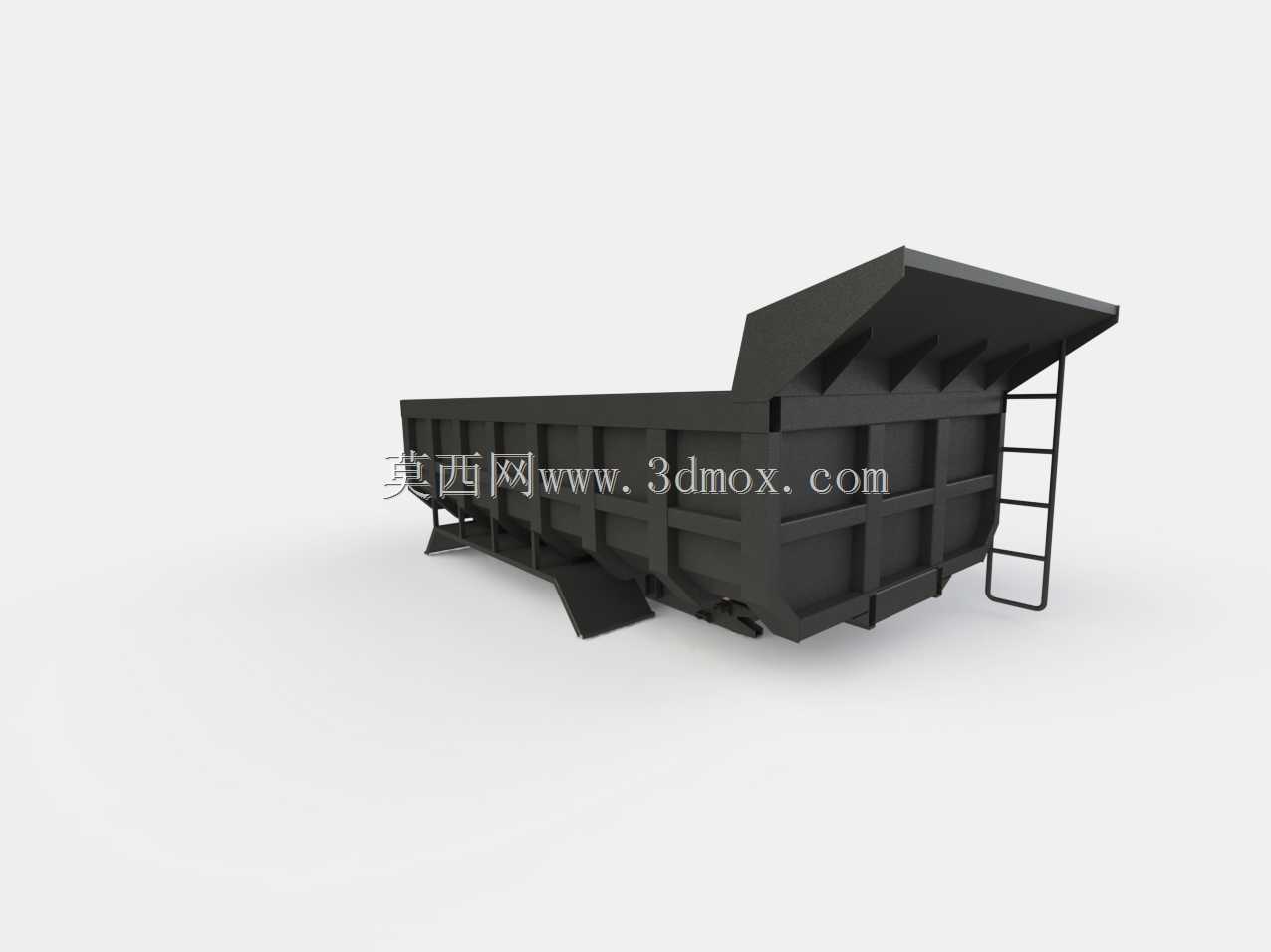

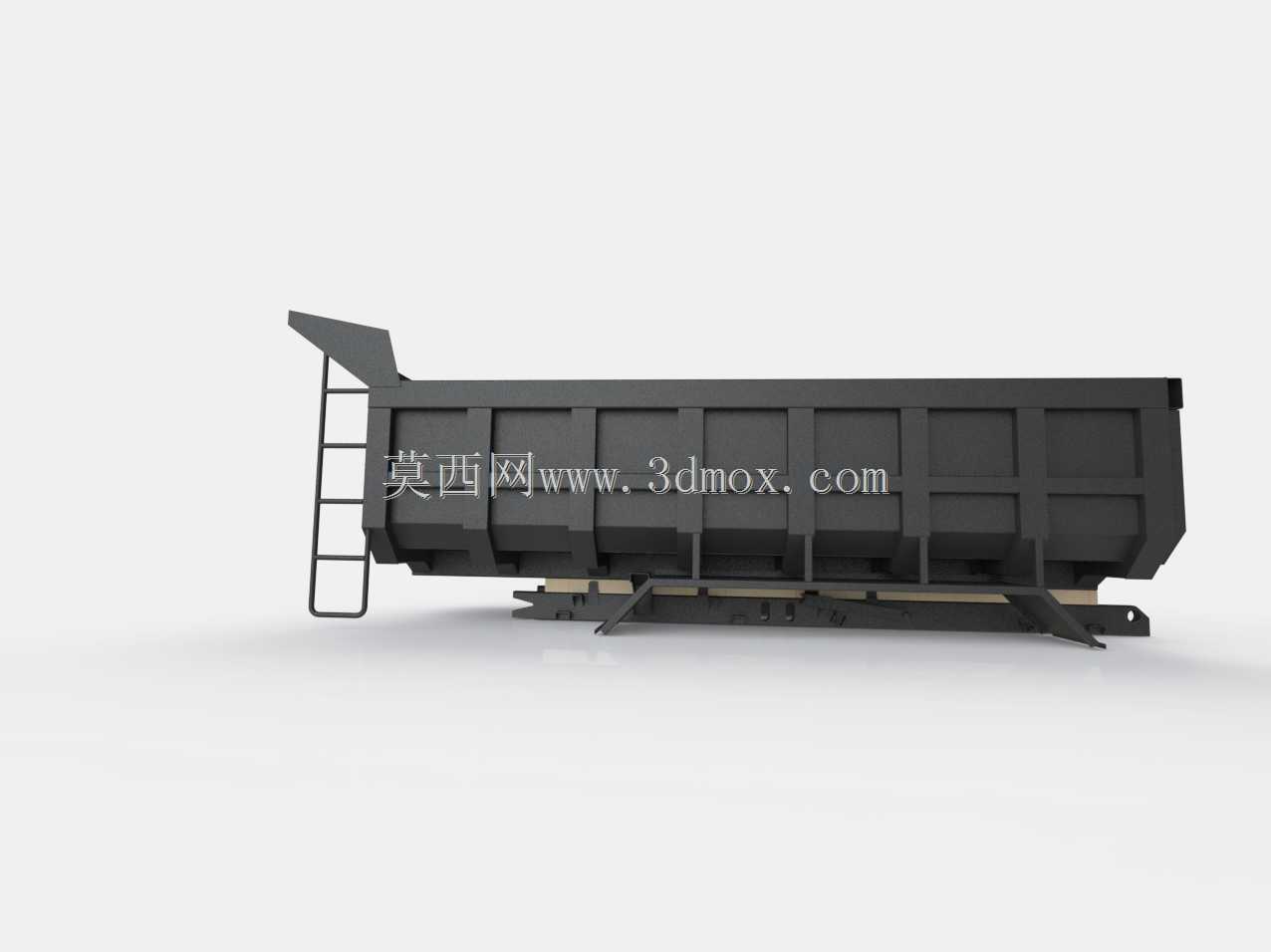

矿用自卸车货厢结构三维设计

做这个货厢结构的时候，最先要锚定的是露天矿山、水利基建这类硬岩转运场景的实际工况——毕竟这类场景里单次装载的都是棱角锋利的爆破碎石，落差动辄两三米，普通薄板货厢用不了俩月就会被砸出凹坑甚至焊缝开裂，所以建模第一步不是急着拉外形，而是先把装载边界、举升铰接点的位置定死。先在三维软件里搭基准面，把副车架的安装孔位、后翻转座的同轴度约束先做出来，毕竟货厢最终是要装在自卸车底盘上的，安装孔位差几毫米，现场装配就得重新割焊，这点是做配套结构最容易踩的坑。

外形尺寸上，货厢内部有效容积要匹配对应吨位底盘的载重上限，侧板和底板的加强筋不是随便阵列的，要顺着碎石下落的冲击方向布置，纵向筋从前端板一直贯通到后尾檐，横向筋的间距控制在600毫米以内，避免薄板受冲击产生共振变形。侧面的爬梯是给现场操作人员检查厢体、清理卡石用的，踏步间距不能超过350毫米，最下端的踏步要留足离地间隙，不然走非铺装路面的时候容易被石块刮变形。前端的挡料檐要比驾驶室顶部高出150毫米以上，防止急刹车的时候碎石往前滚落砸坏挡风玻璃，这个细节很多新手建模的时候容易忽略，实际用的时候出问题就是大事故。

建模步骤上，先抽壳做基础厢体的薄壁结构，再逐个添加加强筋、铰接座、爬梯这些附件，所有的焊缝位置都要留足焊接坡口的结构余量，不能把两个零件直接贴死，不然车间加工的时候没法焊透。尾端的卸料斜面角度要做到47度，比碎石的自然安息角大2度以上，保证卸粘性物料的时候不会粘厢，不用人工额外清理。实际用的时候，这个结构配合液压举升系统，能在30秒内完成整厢卸料，侧板的加厚耐磨层区域刚好对应碎石装载时的冲击落点，比普通货厢的抗冲击寿命提升40%以上，日常维护只需要定期检查铰接座的润滑情况、补焊磨损的筋板就行，不用整体更换厢体。
