适用于中小型船舶的可折叠轻型船锚结构

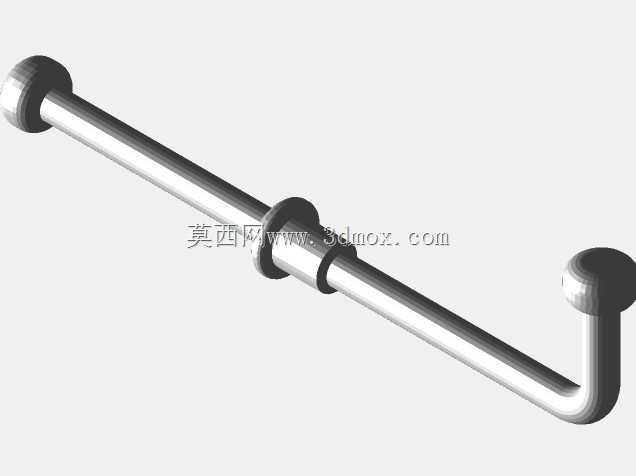

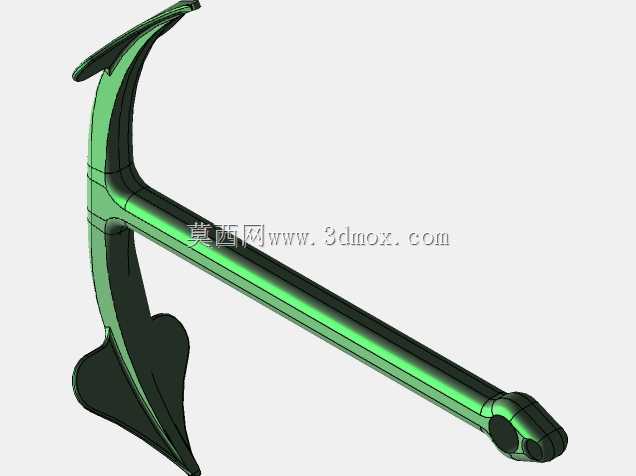

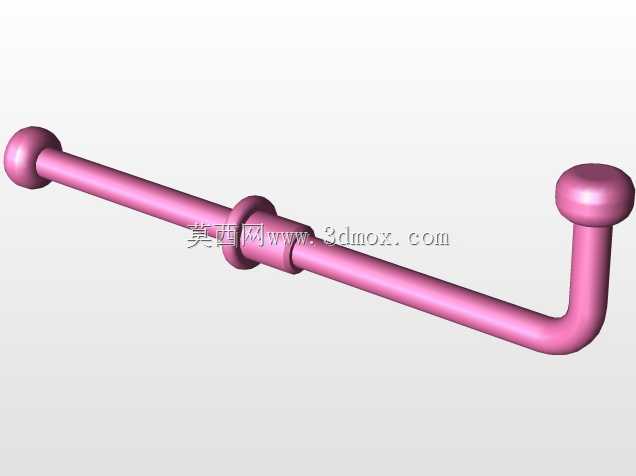

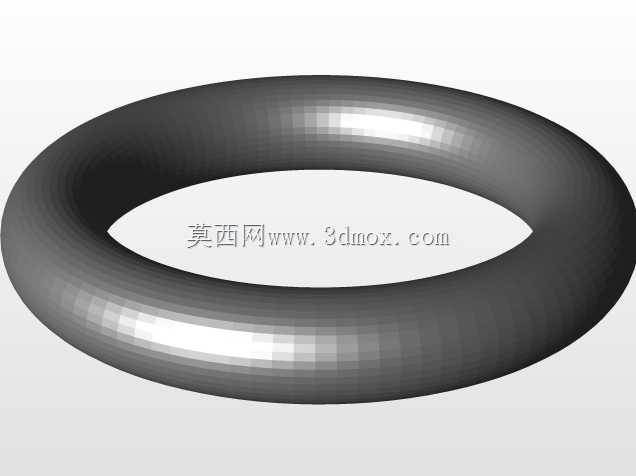

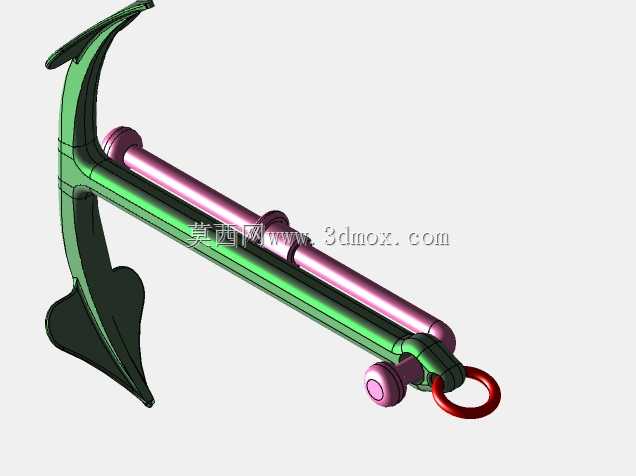

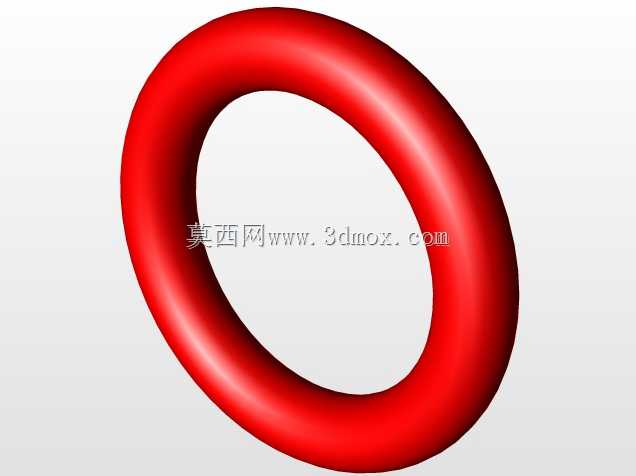

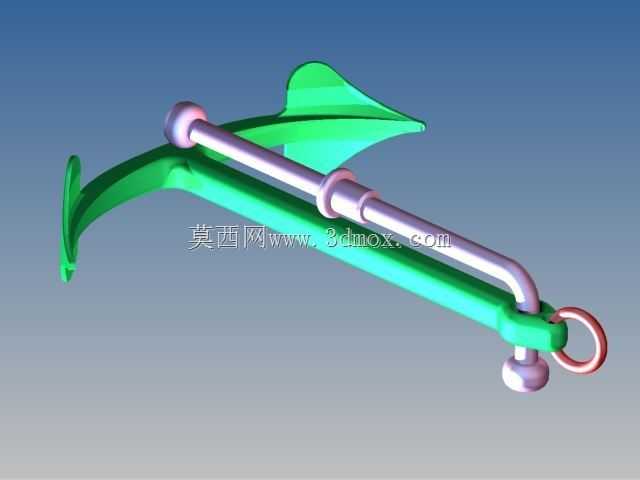

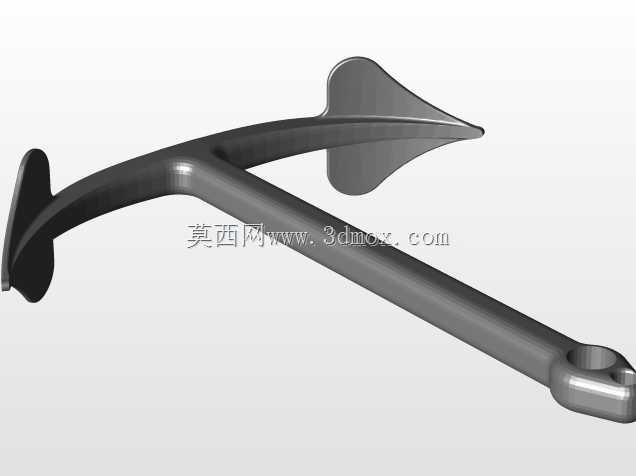

在近岸小型作业船、休闲垂钓艇、内河通勤小艇的锚泊作业场景里，传统整体式船锚存在收纳占舱空间大、突出锚爪易刮蹭船体涂层、短途转场携行不便的实际痛点，这款可折叠轻型船锚的设计，正是针对这类中小型船舶的使用需求做的结构优化。从功能特性上看，锚爪采用可绕锚身主轴翻转的铰接结构，非作业状态下可将两个锚爪收拢贴合锚身横杆，整体收纳后的径向尺寸较展开状态缩小60%以上，能直接放入船侧储物格或者甲板边角的收纳舱，不会占用宝贵的甲板作业空间；锚泊作业时，锚爪在锚链拉力与水底阻力的共同作用下自动张开，配合锚身尾部的稳定翼结构，在沙质、泥质水底都能获得足够的抓持力，避免船舶在水流或者风力作用下走锚。设计过程中首先要确定锚的整体受力边界，按照适配3-8米长度中小型船舶的锚泊需求，先核算锚爪展开后的最大抓力阈值，确定铰接销轴的直径与配合公差，既要保证锚爪翻转时无卡滞，也要避免铰接间隙过大导致锚泊时锚爪晃动影响抓附效果；锚身横杆采用圆杆过渡结构，所有棱边都做R3以上的圆角处理，避免使用过程中划伤操作人员或者刮损船身玻璃钢涂层，尾部的吊环采用整圆弯制结构，与锚身端部做穿销固定，保证锚链连接的可靠性。建模阶段先绘制锚身主轴的中心线，依次搭建横杆、铰接座的基础实体，再通过扫掠命令生成带流线型截面的锚爪结构，锚爪的曲面弧度经过多次调整，保证收拢时能完全贴合锚身横杆的外轮廓，不会出现突出的棱角；稳定翼的结构参考了传统霍尔锚的尾翼设计，做了轻量化的薄壁处理，在保证锚身入水后姿态稳定的前提下，尽可能降低整体重量。建模完成后需要做装配干涉检查，模拟锚爪从收拢到完全展开的全行程运动，确认铰接位置无结构干涉，同时验证锚环的转动角度范围，保证锚链在不同拉力角度下都不会与锚身发生剐蹭。考虑到部分场景下的3D打印制作需求，结构设计时特意将环和横杆的连接位置做了拆分处理，打印制作时无需添加过多支撑结构，装配阶段仅需对配合面做简单的切割修整，用结构胶粘接即可完成组装，不需要额外的金属紧固件，降低了个人制作的门槛。实际使用时，锚泊前只需将锚爪扳至展开位置，将锚链系挂在尾部吊环上即可抛投，起锚后收拢锚爪就能直接收纳，无需额外的拆装步骤，相比同抓力等级的整体式船锚，收纳便利性提升十分明显。
