双螺旋端拉伸弹簧结构设计

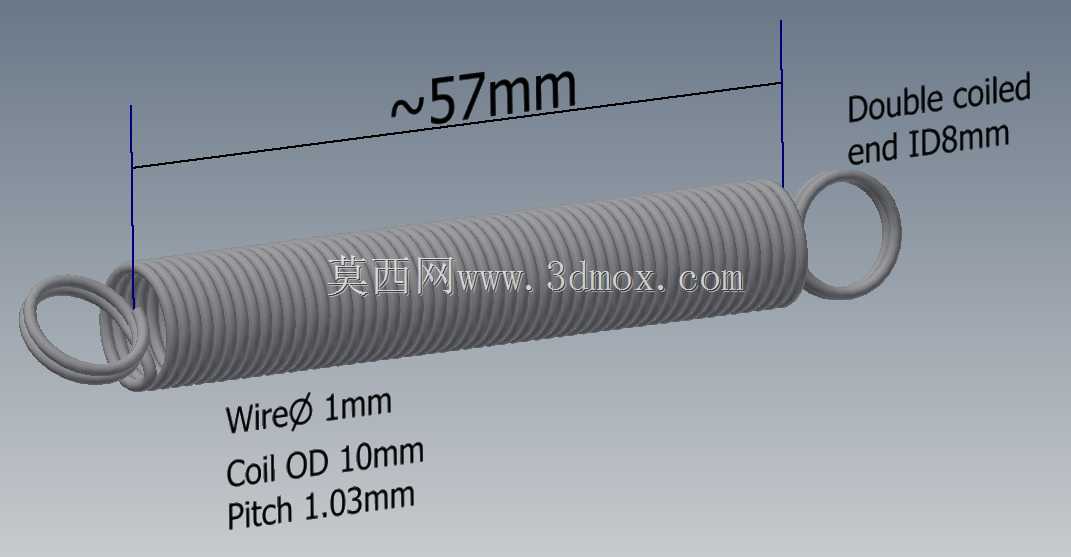

做设备结构设计时，拉伸弹簧的选型与建模经常绕不开端部挂钩的结构处理，很多工程师习惯用软件自带的设计生成器直接导出弹簧模型，但这类自动生成的模型往往在端部过渡段存在曲面碎面、轮廓公差不匹配的问题，尤其是双螺旋端的拉伸弹簧，自动生成的挂环和簧身衔接处经常出现曲率突变，导入装配体做运动仿真时容易触发干涉报错，甚至在出工程图时无法生成合格的剖面视图。这次建模直接从簧丝的扫掠路径入手，先确定簧身的有效圈数路径，再单独处理两端的双螺旋挂环结构，保证挂环和簧身的衔接段簧丝曲率连续过渡，不会出现应力集中的结构拐点。这类双螺旋端拉伸弹簧常用在小载荷往复运动的机构里，比如低压电器的触点复位结构、小型工装的夹具回弹机构、办公设备的翻盖复位组件，相比普通单圈挂环的拉伸弹簧，双螺旋端的挂环和安装销的接触面积更大，长期往复拉伸时挂环根部的应力幅更低，不容易出现端部断裂的失效问题。建模时先确定簧身的中径参数，绘制螺旋线作为簧身的扫掠路径，螺旋线的螺距要匹配实际工作载荷下的刚度需求，两端的挂环部分不能直接用圆弧拼接，要先做半圈左右的过渡螺旋段，让簧丝从簧身的螺旋升角平缓过渡到挂环的圆弧轮廓，扫掠簧丝轮廓时要全程检查路径的曲率连续性，避免出现硬拐点。安装时要注意两端挂环的内孔尺寸要匹配安装销轴的直径，预留合理的配合间隙，簧身的自由长度要满足机构最大拉伸行程的余量要求，避免工作时弹簧超出拉伸极限出现塑性变形。建模完成后可以直接做截面检查，确认簧丝之间在并紧状态下没有干涉，挂环的受力方向和簧身轴线保持同轴，避免工作时出现偏载导致弹簧侧弯。相比调用标准件库的模型，手动搭建的双螺旋端弹簧可以根据实际安装空间调整挂环的角度和伸出长度，适配不同设备的安装边界，不用再为了匹配标准件的固定尺寸修改周边的安装结构，在紧凑空间的机构设计里能大幅减少结构调整的工作量。
