模块化磁性球体组合磁层结构设计

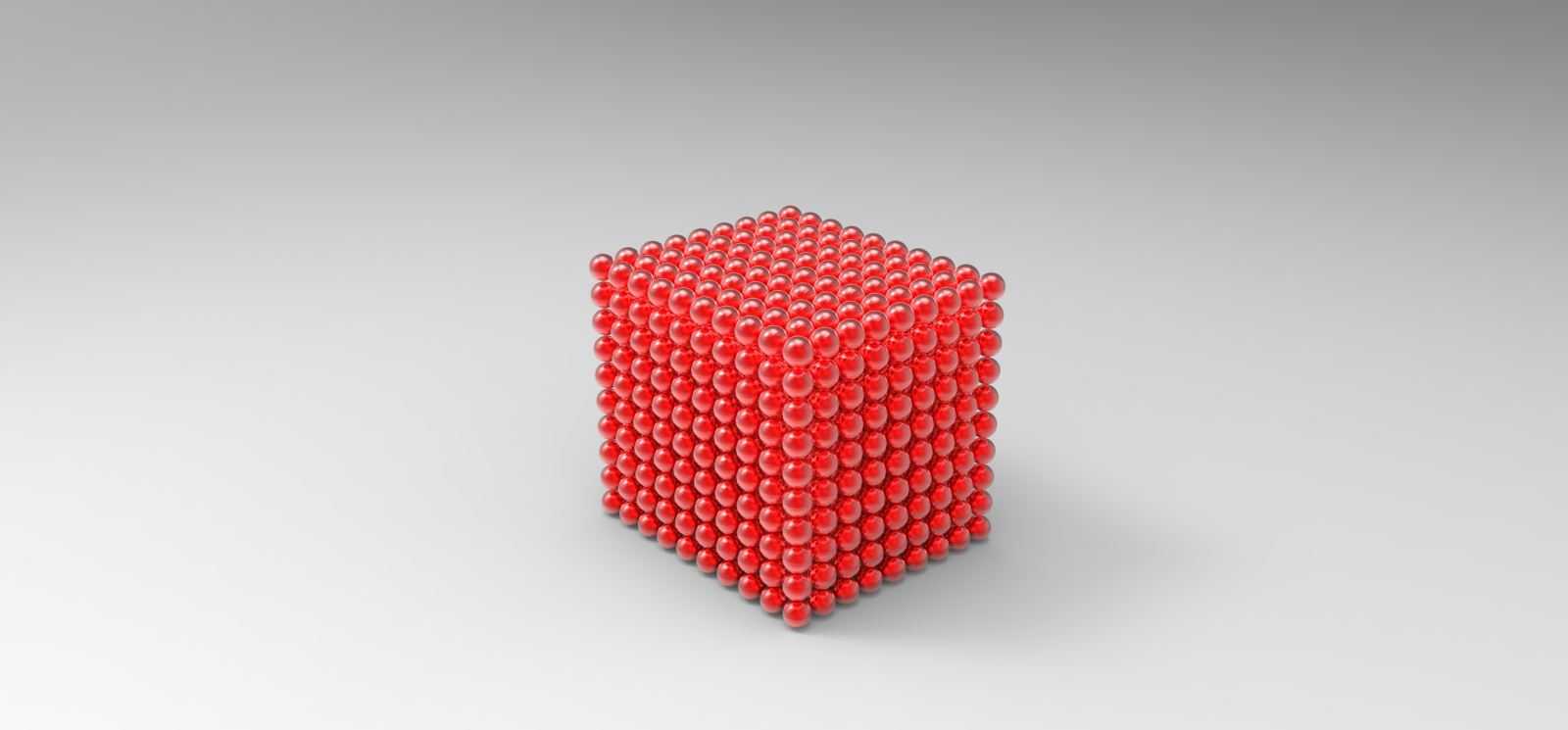

这类磁性球体组合结构，在工业场景里常被用于磁吸附定位工装的原理验证、磁流变效应模拟演示，也可作为小型磁吸附夹具的单元参考，日常也能作为创意构型的教学演示载体，帮结构设计人员直观理解磁单元阵列的吸附力分布特性。设计这类磁层结构时，首先要明确单颗磁球的直径公差，保证阵列拼接时的间隙均匀，避免因单球尺寸偏差导致整体阵列出现错位，影响整体的磁吸附合力。建模时先绘制单颗球体的基础特征，给球面添加符合实际磁球的表面粗糙度细节，再通过线性阵列命令，按照立方体的排布规则完成三个轴向的阵列排布，阵列过程中要注意相邻球体的间距控制，既要保证磁体间的吸附作用力符合实际物理特性，又要避免出现特征干涉。实际应用中，这类模块化磁球单元可以根据使用需求拼接成任意所需的构型，不需要额外的连接件，依靠自身磁力就能完成结构定型，在需要临时搭建磁吸附定位面的场景下，能大幅减少工装制作的周期。设计时还要考虑整体结构的边界尺寸，比如这次搭建的立方体构型，要根据单球直径和阵列数量核算整体的长宽高尺寸，确保其能适配对应的安装空间，不会和周边的设备部件产生干涉。建模过程中可以先完成单球的材质属性赋予，再通过阵列继承材质属性，减少重复操作的工作量，同时要验证阵列后整体的质心位置，为后续的磁力提升模拟提供准确的模型基础。这类磁层结构还可以用来模拟带厚度的磁织物形态，在无外磁场干扰的状态下能保持稳定的构型，当施加外磁场时可以观察整体的形态变化，为磁控柔性结构的设计提供直观的参考。建模时不需要额外添加复杂的辅助特征，重点保证球体的几何精度和阵列的排布规整度，就能满足后续的仿真分析、结构演示需求，对于刚接触磁吸附结构设计的从业者来说，这类基础单元阵列模型也能帮助理解磁单元组合的受力特性，积累模块化结构的设计经验。
