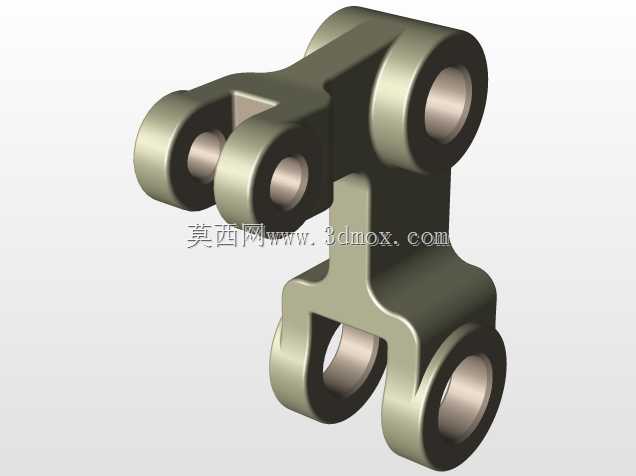

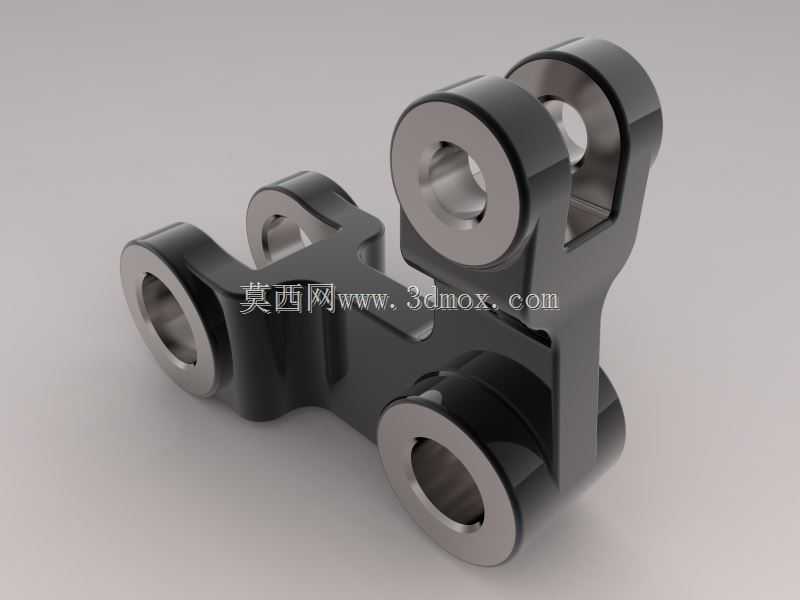

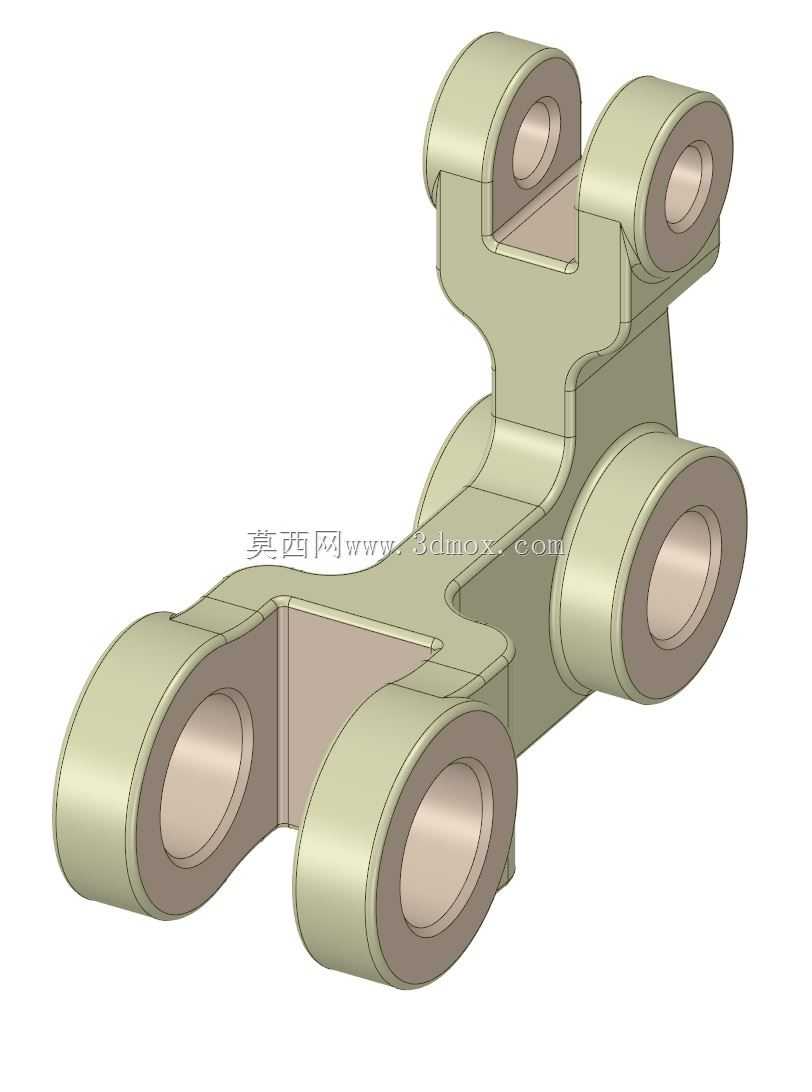

这类多铰接孔连杆构件,常见于各类需要实现往复运动转换、力传递的机械传动场景中,比如轻工自动化设备的连杆传动组、农用机械的执行端联动结构、小型工程机械的操纵机构连接部位,核心作用是在多个铰接点位之间传递既定轨迹的运动与载荷,避免传动过程中出现卡滞、应力集中导致的构件失效。从结构特性来看,该构件共设置四个带衬套安装位的铰接孔,各孔位的中心距经过严格的运动学仿真校核,确保联动过程中各铰接点的运动轨迹匹配整机的动作需求,孔位端面设计有凸起的加厚环带,用来提升铰接部位的接触强度,避免长期往复摆动造成孔位边缘磨损变形,构件主体采用变截面的过渡结构,在非主要受力区域做了合理的减薄处理,在保证整体结构刚度满足载荷要求的前提下,尽可能降低构件自身重量,减少传动过程中的惯性损耗。建模过程中,首先需要根据整机传动的轨迹要求确定各铰接孔的中心坐标,先绘制主体的骨架草绘,明确各孔位的相对位置关系与主体轮廓的走向,优先完成四个铰接孔的回转特征建模,保证孔的同轴度、圆柱度符合装配公差要求,之后通过拉伸、拔模特征构建主体的连接臂结构,针对臂身与孔位衔接的应力集中区域,采用可变半径的圆角过渡,避免直角结构造成的应力突变,最后对铰接孔的内端面做沉台特征设计,预留出耐磨衬套的安装空间,确保后续装配时衬套可以完全嵌入孔位,不会出现轴向窜动。实际选型装配时,需要注意各铰接孔的安装边界,相邻孔位的外侧轮廓要预留足够的摆动间隙,避免构件运动过程中与相邻的传动部件发生干涉,孔位配合的销轴需要匹配对应的公差等级,既要保证铰接转动的灵活性,也要避免配合间隙过大造成传动精度下降,长期运行工况下还需要在铰接位置预留润滑脂的加注通道,减少转动副的磨损,延长整套连杆机构的使用寿命。这类连杆构件的外形轮廓没有多余的装饰结构,所有几何特征都服务于传动功能与强度要求,主体的壁厚分布完全按照受力路径做优化,主受力方向的臂身厚度更大,非受力侧的结构做了轻量化处理,在建模阶段就需要同步考虑后续的加工工艺性,比如主体的拔模角度要适配铸造或者粉末冶金的成型要求,孔位的加工余量要预留合理,减少后续机加工的工序成本。
