汽车底盘连接吊耳结构设计

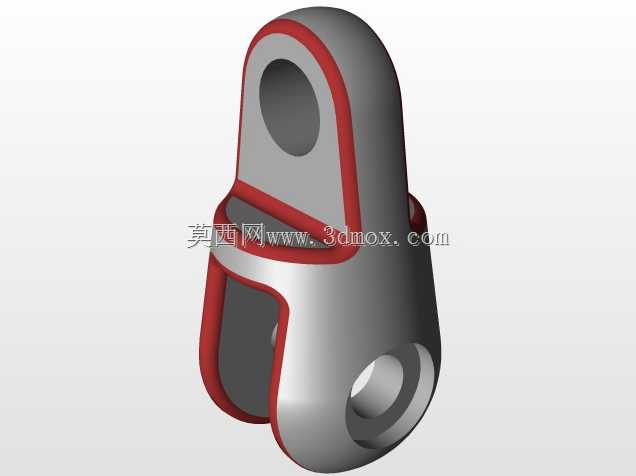

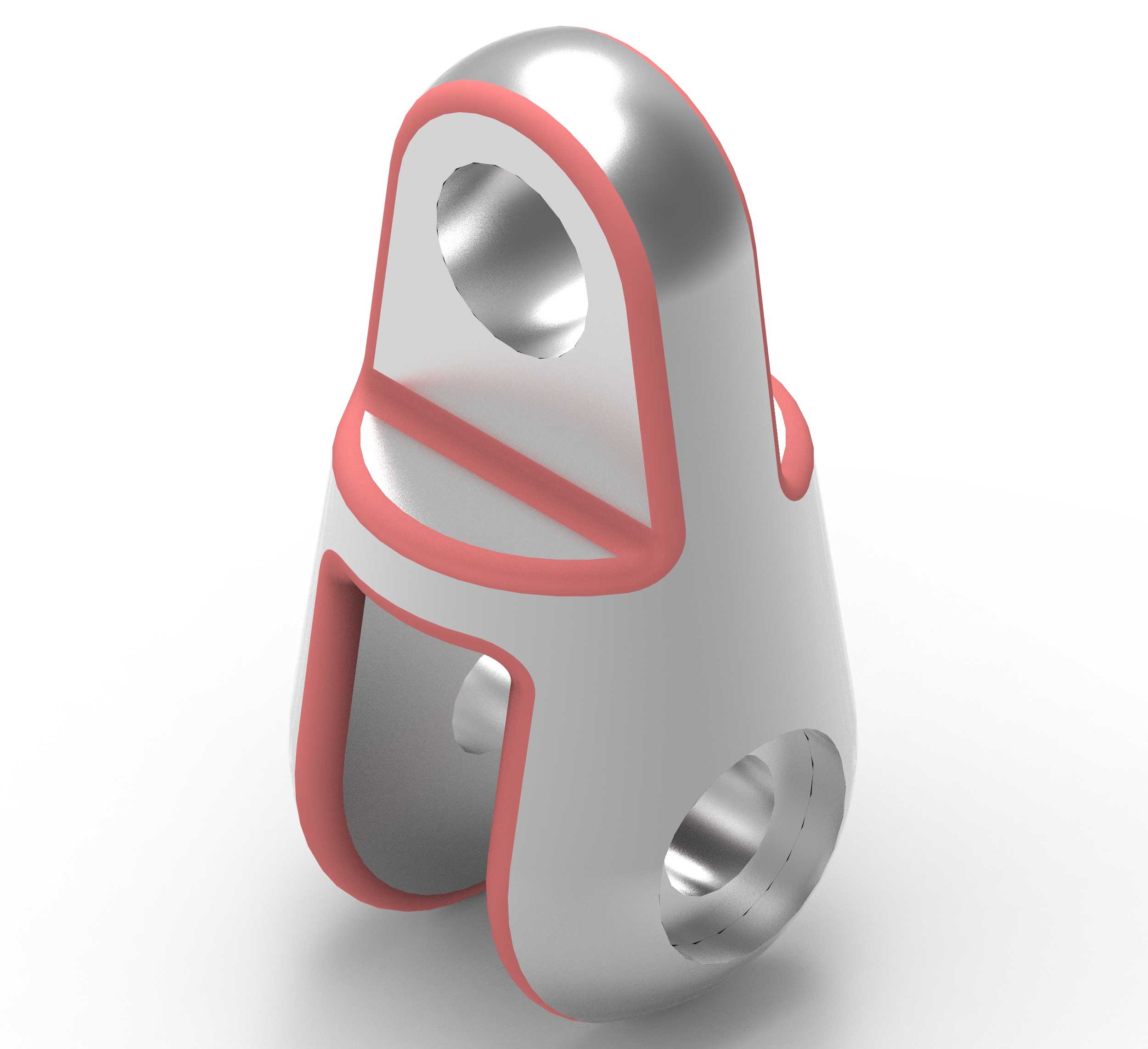

这类带双铰接孔的连接构件，主要应用在商用车底盘悬架与车架的连接点位，也可在改装车型的副车架固定、重载设备的铰接悬挂场景中使用，核心作用是传递多方向载荷，同时为连接部位预留合理的活动余量，避免硬连接带来的应力集中断裂问题。从功能特性来看，构件主体采用一体化铸造成型的基体结构，边缘包裹的柔性缓冲层能过滤行驶过程中产生的高频振动，减少金属构件之间的硬摩擦异响，两个正交分布的铰接孔分别对应不同方向的连接轴，上方孔位用于与车架端的固定销对接，侧方孔位用于连接悬架摆臂或拉杆，孔位内部预留了衬套安装的台阶边界，安装时无需额外加工衬套定位槽，可直接压入标准橡胶衬套完成装配。设计过程中首先要确定两个铰接孔的中心距参数，这个尺寸直接决定了悬架的运动行程边界，中心距过小会导致悬架跳动时出现运动干涉，过大则会降低构件整体的抗扭强度，建模时先绘制主体的对称基准面，以上方铰接孔的中心为原点定位整体坐标，先拉伸做出主体的外轮廓基体，再通过切除命令做出两个正交的铰接孔，孔壁位置预留0.2mm的衬套压装余量，之后在主体的棱边位置做出等半径的圆角过渡，避免应力集中在棱角位置，最后单独做出边缘的缓冲层结构，通过布尔运算与主体基体完成配合，确保缓冲层完全贴合主体的外轮廓曲面，不会在长期振动中出现脱落问题。外形尺寸方面，主体的最大外轮廓宽度要小于车架安装位的开口尺寸，安装时两个铰接孔的同轴度公差要控制在0.1mm以内，否则会出现衬套偏磨、连接销卡滞的问题，构件的整体厚度要匹配对应车型的载荷等级，重载车型需要适当增加主体壁厚，同时在孔位周围做加强筋结构提升局部强度。建模完成后要做运动干涉检查，模拟悬架上下跳动的全行程，确认构件在极限位置不会与周边的车架横梁、制动管路发生剐蹭，同时校核最大载荷下的应力分布，确保孔位周围的最大应力值低于材料的屈服强度，避免长期使用出现变形开裂问题。
