带刃齿结构的金属战斗陀螺结构设计

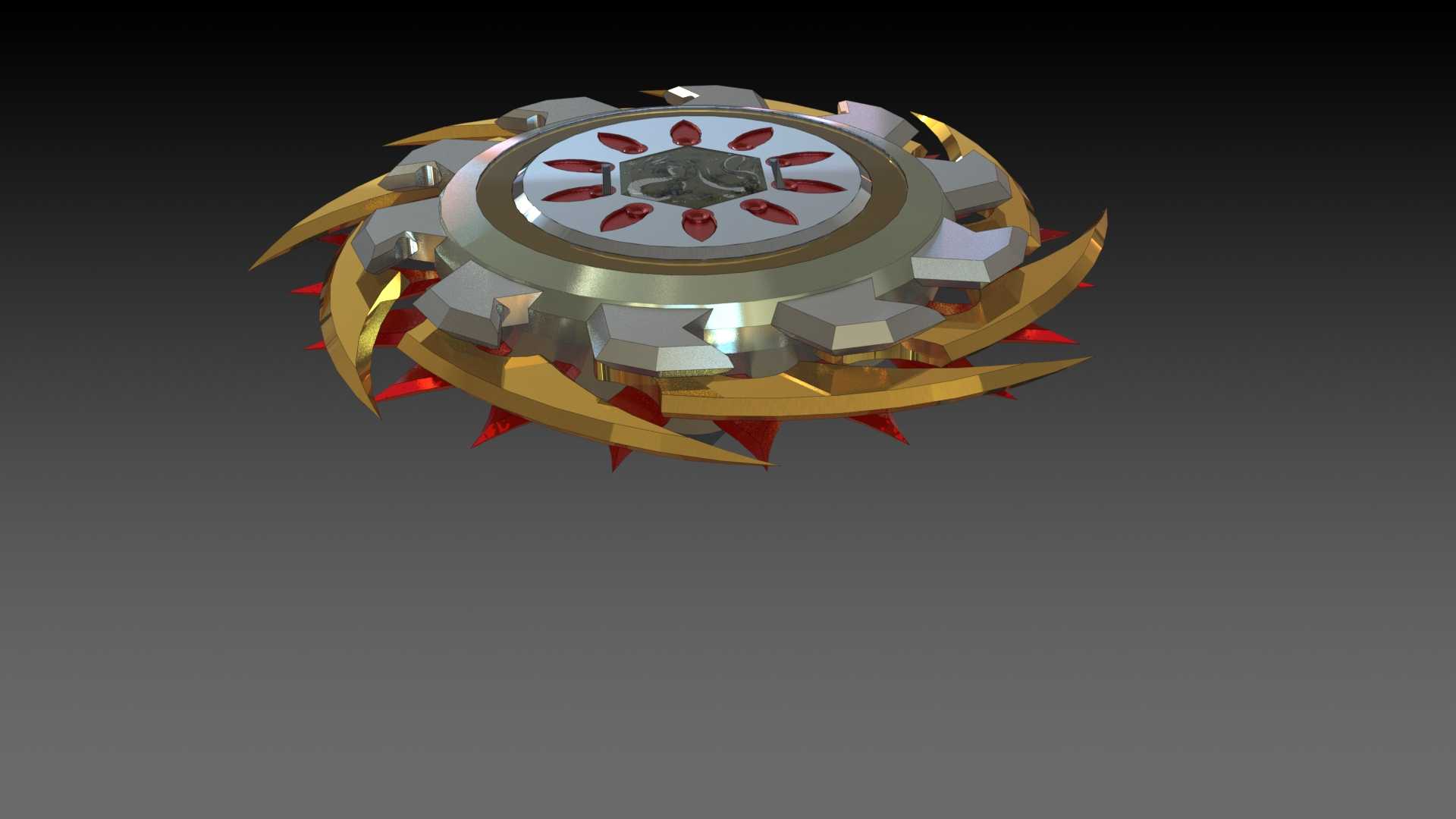

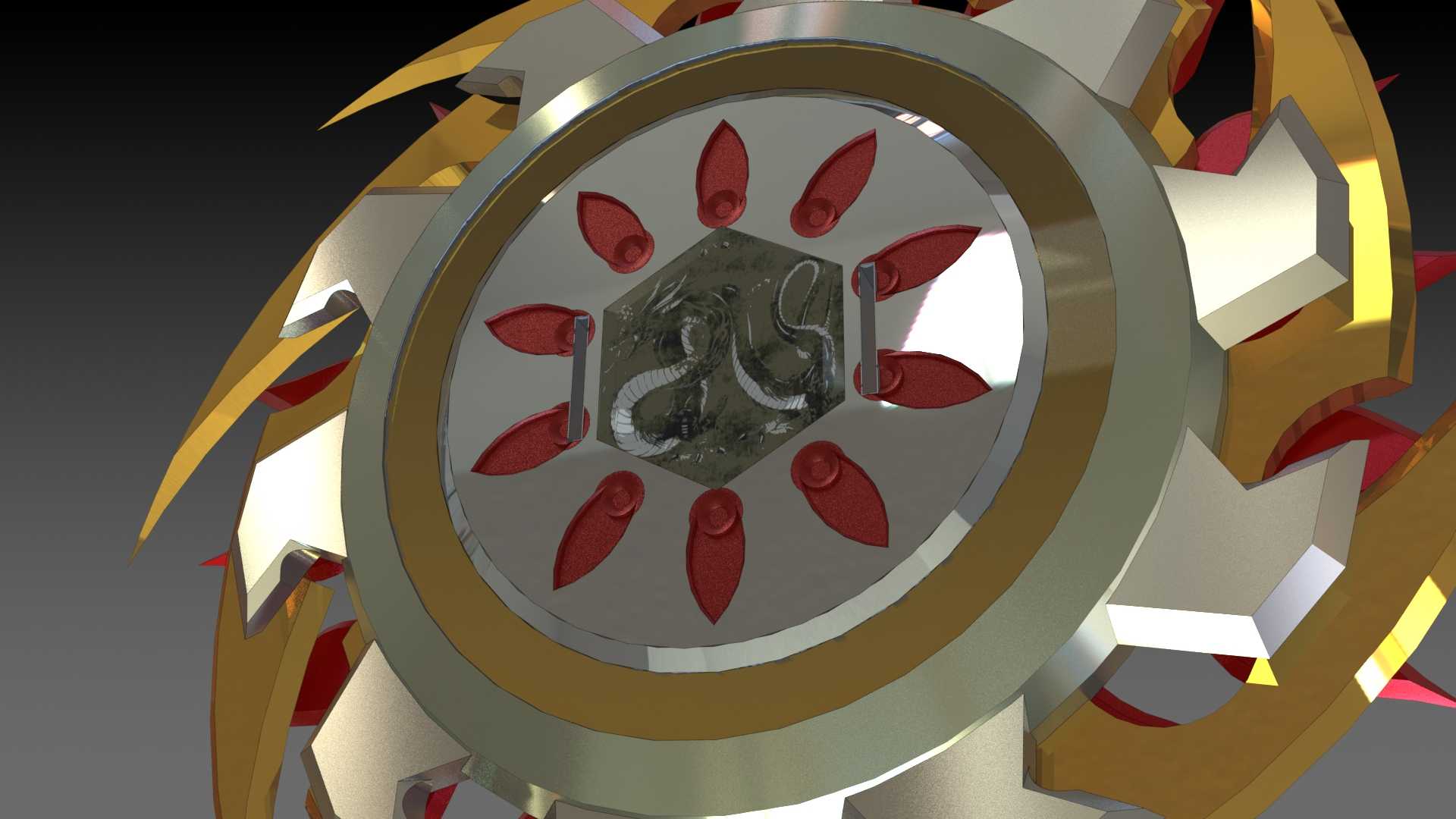

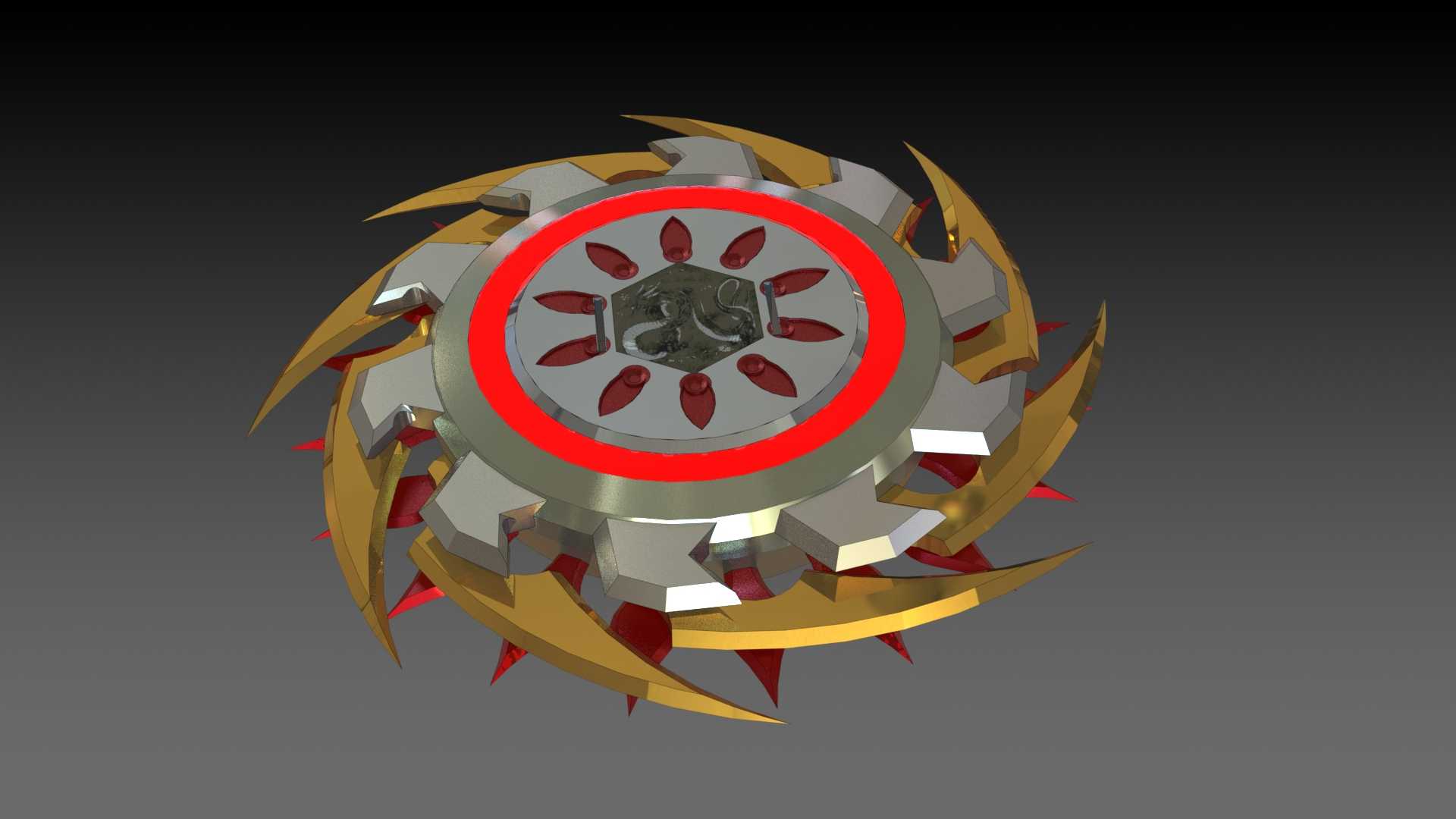

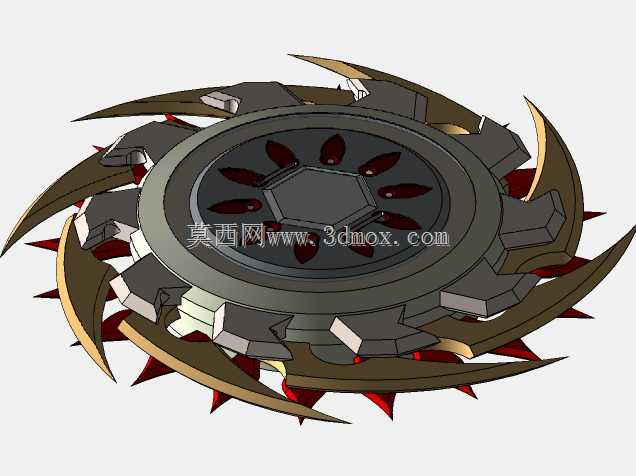

这款带刃齿结构的旋转构件，最初是从桌面休闲玩具的实际使用需求出发做的结构设计，日常主要用于桌面休闲对战场景，核心功能是在高速旋转过程中依靠自身配重保持稳定姿态，同时通过外周的刃齿结构在接触碰撞时改变对方陀螺的旋转重心，实现对战中的竞技效果。做结构设计的时候最先考虑的是旋转动平衡问题，整个构件采用中心对称布局，所有外周刃齿的重量差控制在0.1g以内，避免高速旋转时出现偏心抖动的问题，中心区域设置了内嵌的配重安装槽，可以根据实际对战需求调整配重块的重量，适配不同的旋转时长与撞击力度需求。外周的刃齿采用分层错落设计，每一片刃齿都做了15度的倾角处理，碰撞接触时可以顺着倾角卸除部分冲击力，同时刃齿的尖端做了圆角钝化处理，避免使用过程中出现划伤风险，上下两层刃齿之间预留了0.8mm的间隙，碰撞时可以产生微小的形变缓冲，降低硬接触带来的结构损坏概率。整体外形的最大外径控制在85mm，总高度22mm，底部的旋转接触头采用标准的6mm直径圆弧凸台设计，可以适配市面上绝大多数通用的陀螺发射装置与对战盘，安装边界上没有突出的异形结构，收纳时不会与周边物件产生卡滞。建模过程中先绘制中心旋转基准轴，以基准轴为中心做阵列草图绘制刃齿的轮廓，先完成主体基体的旋转凸台建模，再通过拉伸切除做出中心的装饰凹槽与配重槽结构，外周的刃齿采用单个特征绘制后圆周阵列的方式完成，阵列时严格保证每个特征的角度与位置偏差在0.02mm以内，之后对所有的棱边做圆角处理，刃齿的接触面做0.3mm的倒角消除锐边，最后赋予不同部位对应的金属材质外观，完成整体的渲染校验，检查动平衡配重的分布是否合理，确认所有结构之间没有干涉，旋转时外周刃齿不会产生结构碰撞，整体重心落在中心轴线上，保证旋转时的稳定性。
