带丝带装饰翻盖式礼品包装纸盒结构

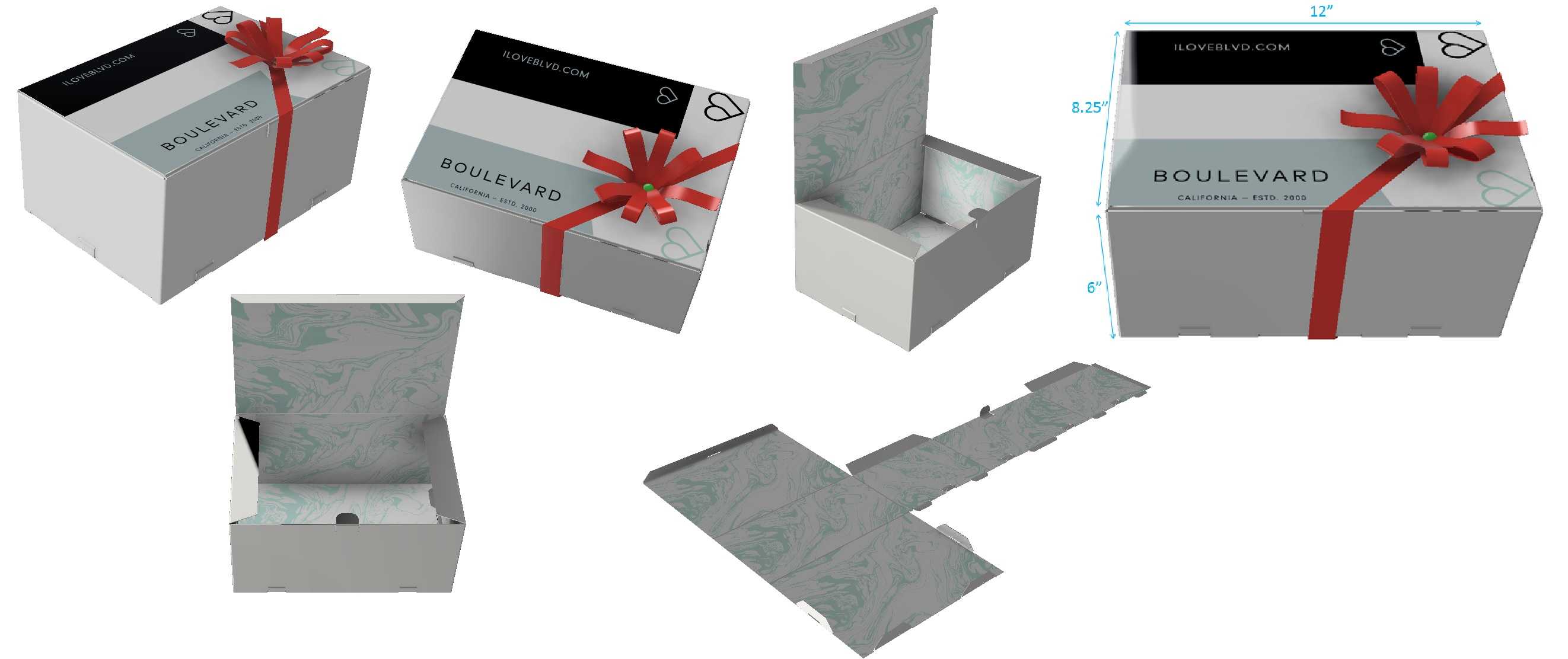

日常做包装类结构建模时，这类带装饰丝带的翻盖礼品盒是很常见的民用包装制品，多用于节庆礼品、美妆产品、轻奢小件商品的外包装场景，核心作用是在容纳保护内装物的同时，通过外观装饰提升产品的仪式感与价值感知。做这个模型的时候，我最先敲定的是盒体的闭合逻辑，采用一体裁切的翻盖式结构，盒身与盒盖通过同一张纸板的折痕连接，省去额外的合页配件，折叠后依靠侧边的插舌完成锁合，不需要额外粘接就能成型，适配自动化包装线的快速折盒工序。建模第一步先做展开坯料的草图绘制，先确定盒体的内部容纳尺寸，要预留出内装物的放置间隙以及纸板本身的厚度余量，避免折叠后出现尺寸干涉，盒身的侧壁采用双层折边结构，提升整体的抗挤压能力，避免运输过程中受外力变形压坏内装物。盒盖的内表面做了纹理饰面的结构预留，对应实际生产中的裱纸工序，建模时单独拆分出饰面的曲面层，方便后续做渲染贴图或者生产工艺的标注。丝带部分的建模没有采用简单的贴图处理，而是做了实体的丝带缠绕结构，先绘制丝带绕盒体的路径曲线，再扫描出带状实体，最后在盒盖顶面做蝴蝶结的特征建模，还原丝带打结后的自然褶皱形态，保证渲染时的光影效果真实。尺寸边界上，闭合状态下的盒体为规整立方体形态，翻盖打开后盒盖可翻转至与盒身侧壁贴合的角度，不会出现结构干涉，展开状态下的坯料为平面裁切件，所有折痕位置都做了压线的特征示意，对应模切工序的压线位置，方便后续导出工程图做刀模制作。建模过程中先完成基础实体的拉伸，再做折边的薄壁特征，所有的圆角都按照纸板折叠的自然R角处理，没有做尖锐的直角，避免和实际生产的工艺特性脱节，插舌部分做了微小的导入斜角，方便组装时顺利插入锁孔，提升装配的顺畅度。
