工业人机界面操作终端三维设计作品

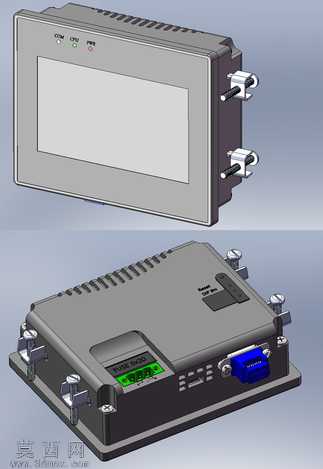

本作品为工业嵌入式人机界面操作终端的三维建模设计，建模阶段依托主流三维机械设计软件完成全参数化构建，首先从产品的整体安装尺寸基准出发，确定面板长宽、壳体深度、安装卡扣定位等核心尺寸参数，保证模型符合工业现场嵌入式安装的通用尺寸规范。建模过程中对产品的外观细节进行了精细化还原：前面板区域做了窄边框的显示屏安装位设计，屏幕周边预留了状态指示灯的开孔位，指示灯旁做了细微的标识刻印结构，还原真实产品的状态提示功能布局；壳体侧面设计了多道平行的散热筋结构，既还原了实物的散热设计，也通过筋位结构提升了壳体模型的结构强度表现；背部区域完整还原了快装式卡扣结构，卡扣的转轴、锁紧卡位都做了可动性的结构预留，同时背部的通讯接口区域做了精准的接口建模，包含工业常用的串口结构、接口固定螺柱、接口防护凸台等细节，接口旁的接线标识区域也做了微凸的刻印结构，还原实物的接线指引设计。材质与渲染阶段，前面板边框采用哑光浅灰色硬质塑料材质，调整材质的粗糙度参数模拟工业工控产品常用的耐刮磨砂表面质感；显示屏区域采用高透钢化玻璃材质，添加轻微的环境反射效果模拟屏幕的玻璃盖板质感；背部壳体采用深灰色阻燃工程塑料材质，散热筋区域做细微的材质纹理区分，还原壳体注塑成型的表面质感；金属卡扣部分采用镀锌金属材质，调整金属度与粗糙度参数，呈现哑光镀锌件的金属质感，接口部分的蓝色塑料插件做了高饱和度的塑料材质区分，还原真实接口的色彩标识。设计思路上，本模型优先服务于工业电控柜的布局设计场景，所有安装定位尺寸、接口伸出长度、卡扣锁紧行程都按照实物的安装参数进行1:1还原，可直接用于电控柜开孔布局、安装干涉检查的设计验证；模型在细节结构上做了合理的简化，在保证外观与安装尺寸准确的前提下，对壳体内部的非外观电路板结构进行了省略，既降低了模型的面数提升使用流畅度，也保留了产品外观与安装结构的全部核心特征，能够满足工业设计展示、安装方案验证、产品宣传渲染等多场景的使用需求，渲染阶段采用柔和的工业产品展示布光，通过多角度的光源设置突出产品的结构层次与材质质感，完整呈现这款工业人机界面终端的外观特征与结构特点。
