工业车间重型承重作业工作台结构设计

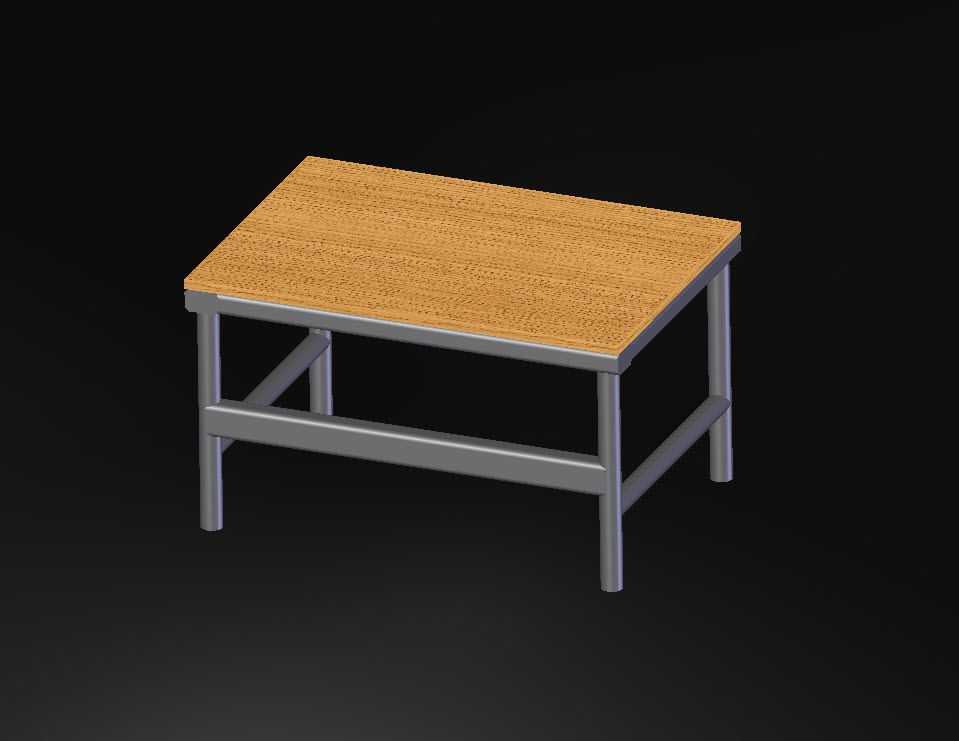

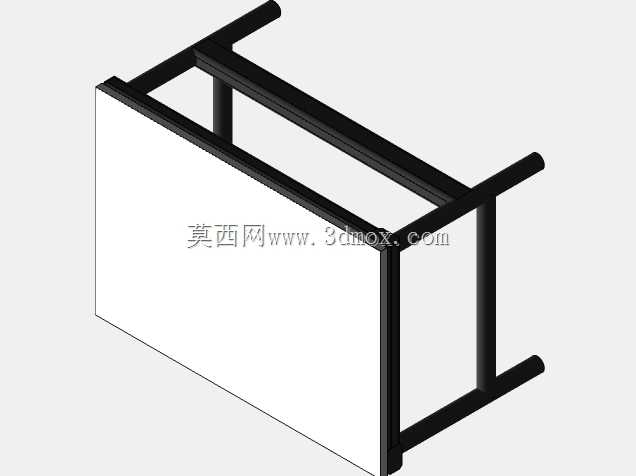

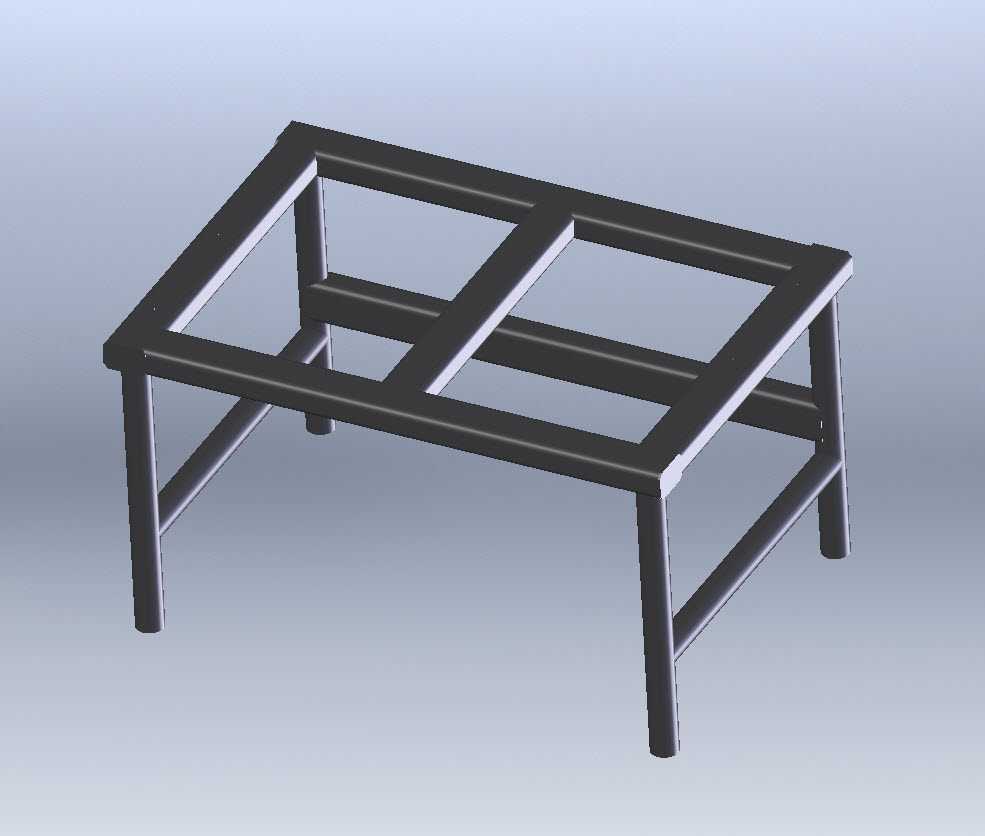

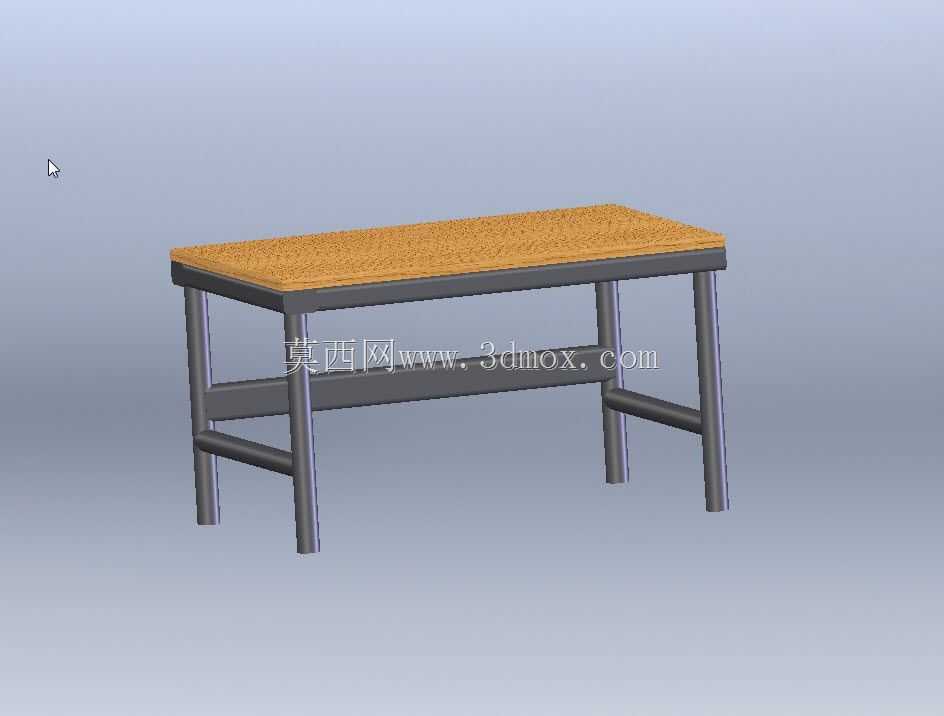

这类重型工作台主要面向机械加工车间、设备装配工位、模具检修区域、五金工件打磨作业场景使用，日常可承载大重量工装夹具、待加工毛坯件、装配用零部件，区别于轻型办公操作台，其结构设计优先保障承重稳定性与长期使用的抗形变能力，避免重载作业时出现台面弯折、支架晃动的问题。从结构设计逻辑来看，台面采用实木复合多层板材，边缘做金属包边处理，既保证台面的耐磨抗冲击性能，也能避免工件磕碰时损坏台面边缘，金属框架采用方管焊接结构，四条竖直支撑腿选用壁厚充足的方形钢管，腿间设置横向与斜向加强撑，将台面承载的载荷均匀分散到四个支撑脚，支撑脚底部可搭配可调脚垫，适配车间不平整的地面，消除作业时的台体晃动问题。建模过程中先确定整体安装边界尺寸，常规款台面长度适配单人作业加物料摆放的空间需求，宽度满足工件放置与工具排布的操作距离，整体高度符合人体站立作业的舒适区间，避免长期作业产生疲劳。建模时先绘制支撑框架的草图，通过拉伸特征生成各段方管的实体，对焊接连接处做圆角过渡处理还原实际焊接工艺的结构特征，之后单独构建台面实体，赋予木纹材质还原实木板的外观效果，金属框架部分赋予金属烤漆材质，最后完成整体装配约束，检查各部件之间的干涉情况，确认支撑结构的受力传递路径合理。实际使用中这类工作台可搭配台虎钳、砂轮架等工装附件，满足钳工划线、工件修磨、部件装配、产品检测等多类作业需求，框架下方的横撑还可作为脚踏位置，提升长时间站立作业的舒适度，整体结构无多余复杂部件，加工制作难度低，承重冗余量充足，可适配多数工业生产场景的工位作业需求，建模时还原的包边、加强撑、支撑脚等细节，可直接用于后续的工程图导出、生产下料参考，也可作为车间工位布局规划的三维布局元件使用，帮助设计人员快速完成车间工位排布的可视化方案搭建。
