带翼型握持结构球形平瓣结构件

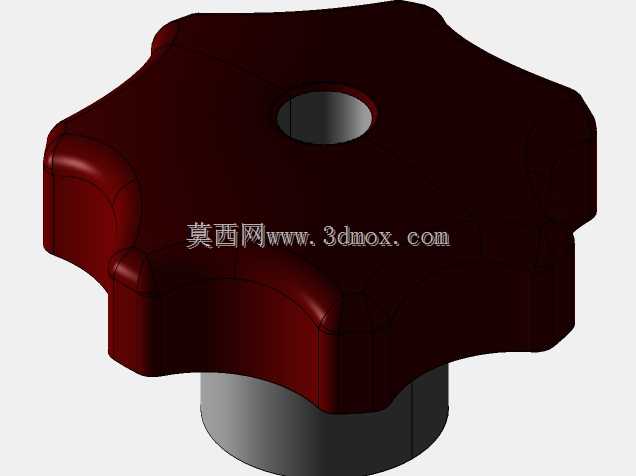

　　这类带翼型握持结构的球形平瓣零件，常应用在不需要额外工具就能完成手动锁紧、调节的设备场景中，比如小型试验台架的工位固定、轻工设备的门板快锁、流体管路旁通的手动调节限位、工装夹具的快速压紧环节，在设备日常维护、工位快速调整的场景下，能省去寻找扳手、螺丝刀等工具的步骤，大幅提升现场操作的效率。从结构功能上看，零件上部的多翼式凸起是专门为手动施力设计的握持结构，每个翼边的弧度都贴合指腹施力的角度，不需要过大的握持力就能传递足够的扭矩，避免了普通滚花旋钮在沾有少量油污、冷却液时容易打滑的问题；下部的圆柱段是核心的安装配合段，根据实际使用场景的不同，这个圆柱段可以加工成外螺纹结构实现螺纹锁紧，也可以做成光轴配合卡簧实现轴向定位，

　　或是加工出扁位配合顶丝完成周向固定，适配多种安装连接需求。在设计思路上，这类零件首先要平衡手动施力的扭矩上限和结构尺寸的边界：翼片的外伸尺寸不能过大，否则会占用过多设备周边的操作空间，容易在设备运行过程中被剐蹭误触，也不能过小，否则手指无法有效握持，达不到手动操作的设计初衷；翼片与中心主体的过渡位置全部采用大圆角过渡，一方面是为了避免锐角棱边划伤操作人员的手部，另一方面也能减少注塑或是金属压铸过程中的应力集中，降低零件成型后出现开裂、变形的概率。上部中心位置的沉孔，是为了容纳安装后的螺丝端头或是轴端挡圈，让零件安装完成后上端面保持平整，不会有突出的结构勾挂衣物、线缆，也能避免外露的紧固件被锈蚀、磕碰损坏。从安装边界来看，

　　这类零件的下部圆柱段直径决定了适配的安装孔尺寸，通常配合公差选择H8/h7的间隙配合，保证拆装顺畅的同时不会出现过大的晃动；翼片的最大回转直径是安装时需要重点预留的操作空间尺寸，安装位置周边需要预留至少一个手指宽度的操作间隙，保证操作人员能顺利转动零件完成锁紧或松开操作；零件的总高度需要匹配被连接件的总厚度，避免圆柱段过长导致锁紧后仍有窜动，或是过短无法实现有效连接。在实际选型应用中，这类零件如果用在有腐蚀介质的环境，比如化工试验设备、户外运维的工装部件，通常会选用尼龙加玻纤的材质注塑成型，自重轻且耐锈蚀；如果用在需要较大锁紧力的工装夹具场景，则会选用锌合金压铸或是铝合金机加工的结构，强度更高，

　　能承受更大的锁紧扭矩而不会出现翼片断裂的问题。球形过渡的瓣状结构，相比传统的一字型、十字型手拧件，能在任意角度实现握持施力，不需要特意对准旋钮的受力位置，操作的便利性更强，尤其是在设备内部操作空间狭窄、视线受阻的安装位置，操作人员不需要目视确认零件位置，仅凭手部触感就能完成转动操作，这也是这类结构在紧凑设备中被广泛应用的核心原因。在建模过程中，翼片的曲面弧度需要反复调整，既要保证脱模角度满足注塑或压铸的工艺要求，避免成型后出现粘模、拉伤的问题，也要保证每个翼片的受力均匀，转动时不会因为重心偏移出现卡滞；下部圆柱段与上部翼状主体的连接位置需要做加强筋过渡，避免大扭矩施力时连接位置出现断裂，同时加强筋的厚度要与主体壁厚保持一致，防止成型过程中因为壁厚不均出现缩痕、气孔等成型缺陷，影响零件的外观和结构强度。
