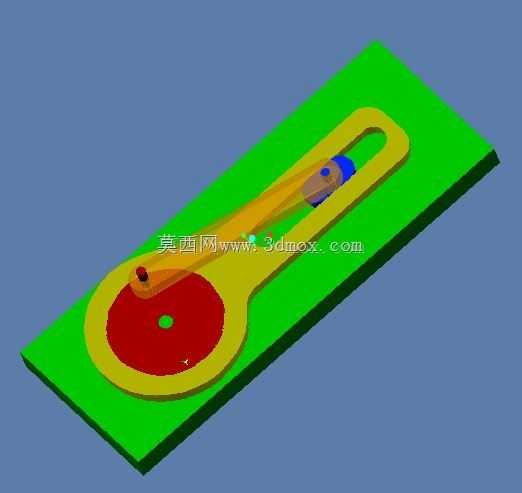

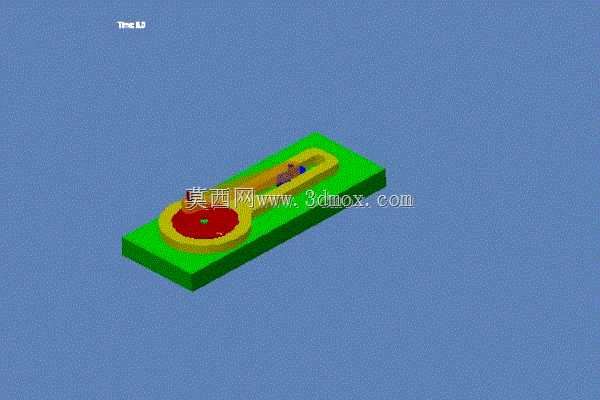

带滑槽基座的偏心轮传动机械装置

　　这套偏心轮传动结构在轻工送料、小型工装往复驱动场景里应用十分普遍，很多需要把连续旋转输入转化为直线往复输出的工位，都会优先考虑这类结构，相比丝杠传动它的结构更简单，抗冲击载荷的表现更好，不需要复杂的润滑维护就能长时间稳定运行。从实际使用场景来看，这类结构常被用在小型冲压设备的送料工位、包装线的推料单元，还有一些简易分拣设备的拨料机构上，因为它的行程固定，不需要额外的行程开关做限位，只要输入转速稳定，输出的往复动作频率和行程就能保持一致，非常适合节拍固定的连续生产工位。

　　设计这套结构的时候，首先要确定的是输出端的往复行程，偏心轮的偏心距直接决定了滑块的最大移动距离，建模时需要先根据工位需要的推料行程反推偏心距数值，同时要考虑偏心轮和滑槽之间的配合间隙，间隙太小会导致运动卡滞，间隙太大则会出现回程间隙，影响送料精度。基座部分采用一体化的矩形平台设计，滑槽直接加工在基座上平面，不需要额外加装直线导轨，既降低了加工成本，也减少了装配时的调整工作量，基座的安装孔位布置在平台四角，孔距按照常规工装的安装基准设计，可以直接固定在标准铝型材机架或者设备工作台面上，不需要额外做转接板。

　　从安装边界来看，基座的长宽尺寸按照偏心轮最大回转半径加滑块行程的安全余量设计，确保滑块运动到两个极限位置时都不会超出基座边缘，偏心轮的输入轴端预留了标准的轴径和键槽尺寸，可以直接连联轴器接减速电机输出端，也可以通过同步轮连接动力源，不需要额外做轴的转接加工。滑块部分和滑槽的配合面设计了储油槽，日常维护时只需要定期在储油槽内涂抹润滑脂，就能保证滑块在滑槽内顺畅滑动，不会出现干磨卡顿的情况。偏心轮和滑块接触的端面做了圆弧过渡，避免运动过程中出现应力集中，延长零件的使用寿命。

　　在功能特性上，这套结构没有复杂的传动链路，动力从偏心轮输入后直接带动滑块做往复运动，传动效率比连杆机构更高，而且运动过程中没有死点，只要输入轴能连续旋转，滑块就能持续做往复动作，不会出现机构锁死的情况。建模时所有配合面都做了公差匹配，滑槽的宽度公差按照H7精度设计，滑块的配合尺寸按照g6精度加工，实际装配时不需要额外修配就能实现顺畅滑动。偏心轮的中心轴孔和偏心外圆的同轴度公差控制在0.02mm以内，避免运动过程中出现抖动，保证输出动作的平稳性。

　　实际选型使用时，只需要根据工位需要的往复频率匹配对应转速的电机，根据需要的推力大小调整偏心轮和滑块的接触面积，就能适配不同的负载需求，不需要对整体结构做大幅改动。基座的厚度按照最大负载下的挠度要求设计，当滑块运动到最大伸出位置时，基座的变形量控制在0.05mm以内，不会因为受力变形影响运动精度。滑槽的两端设计了限位挡边，即使出现动力输入异常的情况，滑块也不会从滑槽内脱出，提升了机构运行的安全性。
