带操作杆的十字槽间歇定位机械结构

　　在轻工装配、小型工位转序、手动分度工装的实际应用场景里，这类带操作杆的十字槽定位结构往往承担着小负载下的工位切换与精准定位职能，不需要复杂的电控驱动，仅依靠人工扳动操作杆就能完成固定角度的转位与锁止，非常适合小批量生产、手工装配工位的低成本改造需求，不少小型工装的转位工位、简易检测台的分度模块都会采用类似的结构逻辑，相比棘轮棘爪结构，它的定位间隙更小，转位过程的冲击更弱，操作手感也更平顺。

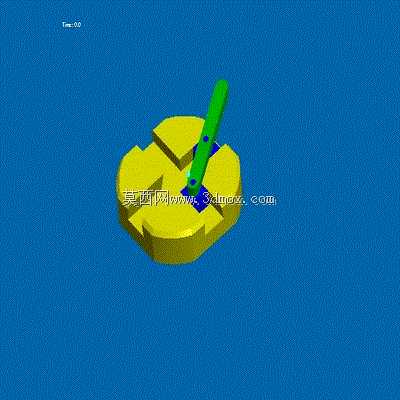

　　从结构功能来看，底座上的十字形开槽承担了两个核心作用，一是为操作杆下端的驱动销提供滑动导向的行程空间，二是在转位到位后通过槽的侧壁实现周向锁止，避免工位受外力出现偏移。操作杆的铰接点设置在底座中心偏置的位置，扳动操作杆时，下端的驱动销会沿着十字槽的直边滑动，推动带槽的转盘完成90度的定角度转动，当操作杆扳动到行程终点时，驱动销会滑入十字槽的垂直分支内，此时转盘无法继续转动，完成当前工位的定位，反向扳动操作杆则会带动转盘完成下一个90度的转位，整个过程不需要额外的锁止零件，依靠槽型与驱动销的配合就能实现转位+锁止的复合功能。

　　设计这类结构的时候，首先要确认的是工位的分度精度要求，十字槽的槽宽公差需要和驱动销的直径公差做匹配，一般小负载手动操作的场景下，槽宽比驱动销直径大0.02-0.05mm即可，间隙过大会导致定位后存在周向旷量，间隙过小则会出现操作卡滞，扳动操作杆时阻力过大。操作杆的长度需要结合操作力的需求做核算，按照人手常规操作力10-15kgf计算，驱动销处需要的驱动力如果是5kgf，那么操作杆的力臂长度需要是驱动销到铰接点距离的3倍以上，才能保证操作时手感轻便，不会出现费力的情况。底座的安装边界需要根据实际安装的工位台面做适配，一般这类小型手动分度结构的底座直径控制在80-120mm区间，整体高度不超过60mm，操作杆的顶端距离安装面的高度控制在120-150mm，符合人手站立操作的舒适高度范围，不需要过度弯腰或者抬臂就能完成扳动操作。

　　转盘的上端面一般会预留工装安装的螺纹孔或者定位销孔，根据需要承载的工装重量来确定转盘的厚度，承载10kg以内工装的话，转盘厚度取10-15mm即可，材质可以选用45号钢做表面发黑处理，兼顾耐磨性与成本，操作杆可以选用圆钢加工，握持部位可以滚花或者套防滑胶套，提升操作时的摩擦力。十字槽的槽底需要做0.5-1mm的倒角，避免驱动销滑动时出现剐蹭卡滞，槽的边缘需要做淬火处理，提升表面硬度，减少长期使用后的磨损量，避免槽宽变大导致定位精度下降。铰接点的销轴需要选用耐磨的轴承钢材质，配合铜套或者小型滚针轴承，减少扳动操作杆时的转动阻力，同时延长结构的使用寿命，长期使用后只需要更换磨损的驱动销和铜套就能恢复精度，维护成本极低。

　　这类结构没有复杂的弹性零件或者电控元件，在多粉尘、少量油污的车间环境下也能稳定工作，不需要频繁的润滑维护，定期清理槽内的切屑、杂物就能保证操作顺畅，相比电动分度台，它的成本只有几十分之一，对于不需要高速自动转位、仅需要手动切换固定工位的场景来说，实用性非常突出，不少手动压装工装、简易刻印工位、小型零件的多面检测夹具都会参考这类结构做适配设计，通过调整槽的数量还可以实现60度、45度等不同分度角度的需求，只需要改变底座上槽的分布数量和操作杆的行程即可，结构拓展性很强。
