滚花防滑调节旋钮工业结构设计

　　在各类工业设备、仪器仪表、工装夹具的手动调节场景中，这类带滚花结构的旋钮是极为常见的操作执行零件，区别于带手柄的大扭矩调节件，这类旋钮主要面向小扭矩、高频次的手动微调工况，常见于试验设备的参数调节面板、小型工装的夹紧定位机构、电子检测仪器的档位切换、流体管路的小型阀门开度调节等场景，操作人员无需借助额外工具，直接用手指捏持旋钮外圈即可完成转动操作，快速实现对应机构的位置、开度、档位调整。

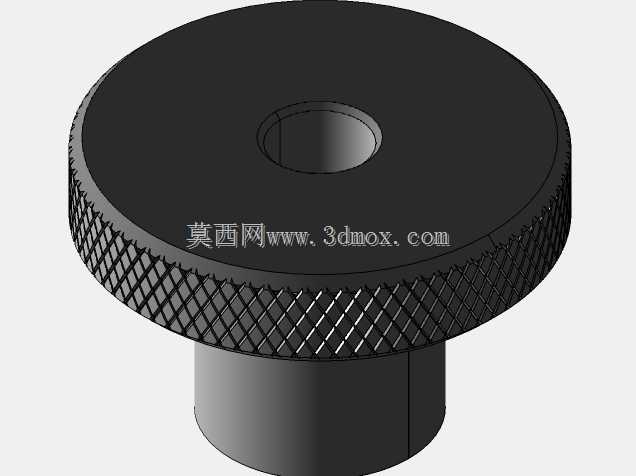

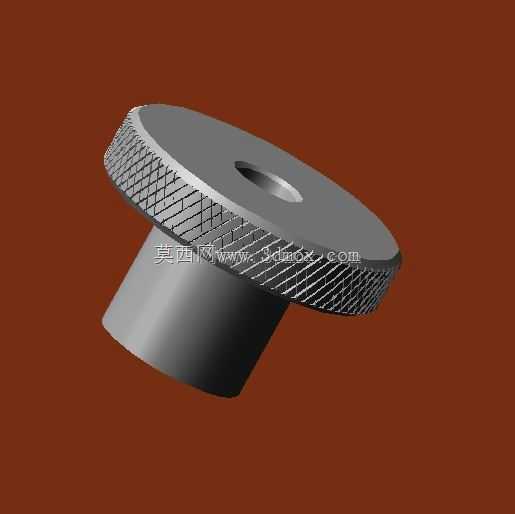

　　从功能特性来看，这款旋钮的核心设计点集中在外圈的网纹滚花结构上，实际加工中这类滚花通常采用滚压工艺在圆柱外表面成型，网纹的交叉纹路可以大幅提升手指与零件接触时的静摩擦系数，即便操作人员手上沾有少量切削液、灰尘或者佩戴薄款劳保手套，也能在转动旋钮时避免打滑，保证微调操作的精度，不会因为接触面摩擦力不足导致调节过量或者操作失效。旋钮主体分为上下两个同轴结构段，上方是直径更大的滚花操作盘，下方是直径更小的同轴安装柱，这种阶梯轴式的结构设计一方面给手指捏持提供了足够的操作接触面积，另一方面下方的小直径柱段可以直接插入对应安装基座的配合孔内，完成零件的装配定位。

　　从设计思路层面拆解，这款旋钮在结构上做了多处贴合实际使用需求的考量：操作盘的厚度经过合理设定，既不会因为过薄导致捏持时硌手，也不会因为过厚造成材料浪费、整体结构笨重；中心位置的通孔设计，既可以供对应的调节螺杆穿过，实现旋钮与调节螺杆的同步转动，也能在部分安装场景下通过中心孔穿入定位销，完成旋钮与转轴的周向固定，避免旋钮与转轴之间出现相对转动导致调节空程。滚花的纹路深度也做了适配性设计，纹路过浅会导致防滑效果不足，纹路过深则容易在纹路缝隙内积存灰尘、油污，增加日常清洁的难度，同时过深的滚花也会在滚压加工时导致零件外圈出现不必要的形变，影响端面的平面度与同轴度公差。

　　在安装边界与尺寸配合上，这类旋钮的安装柱直径与安装基座的配合孔通常采用间隙配合设计，保证旋钮转动时无卡滞，配合公差一般选取H7/h6的精度等级，既不会因为间隙过大导致旋钮转动时出现径向晃动，也不会因为间隙过小造成转动阻力过大、操作手感发涩。操作盘的外径尺寸根据所需的操作扭矩做匹配，通常需要的调节扭矩越大，操作盘的外径设计值就越大，利用杠杆原理降低操作人员转动时所需的施加力，这款旋钮的外径尺寸适配小扭矩调节场景，单指即可完成转动操作，适合面板上密集排布的多旋钮调节场景，不会因为单个旋钮尺寸过大导致相邻旋钮之间的操作空间不足。安装柱的长度根据安装基座的面板厚度做匹配，保证旋钮装配后不会出现轴向窜动，通常会在安装柱的末端设计卡簧槽或者螺纹孔，通过卡簧或者紧定螺钉完成旋钮的轴向固定，避免操作过程中旋钮从安装孔内脱出。

　　实际应用中，这类旋钮的材质通常根据使用场景做选择，常规工业场景下采用优质碳素结构钢加工，表面做发黑或者镀锌处理提升防锈能力；在有防腐蚀要求的化工设备或者户外设备场景下，会采用不锈钢材质加工；在对重量有要求的便携仪器场景下，也会采用铝合金或者工程塑料注塑成型，但滚花防滑的结构逻辑保持一致。零件的端面与安装柱的同轴度公差需要严格控制，否则会导致旋钮转动时出现偏心晃动，不仅影响操作手感，长期使用还会加剧配合孔的磨损，缩短整套调节机构的使用寿命。在建模过程中，滚花特征的还原需要贴合实际加工工艺，不能单纯做外观纹路的堆砌，要保证纹路的节距、深度符合实际滚花刀具的加工参数，这样输出的三维模型才能直接对接后续的加工工艺编制，不需要二次调整结构参数。
