角式带手动操作给水止回阀三维设计

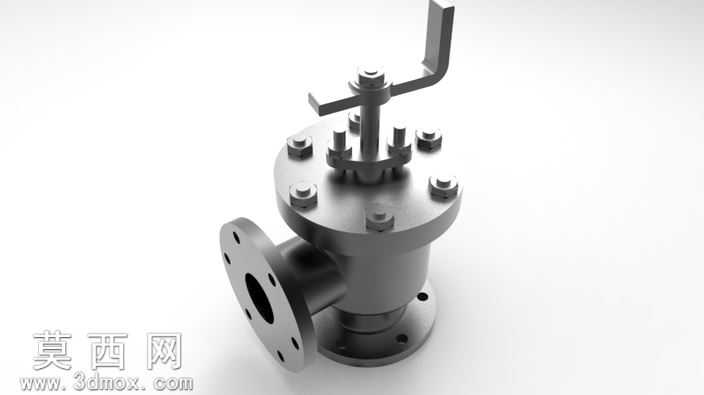

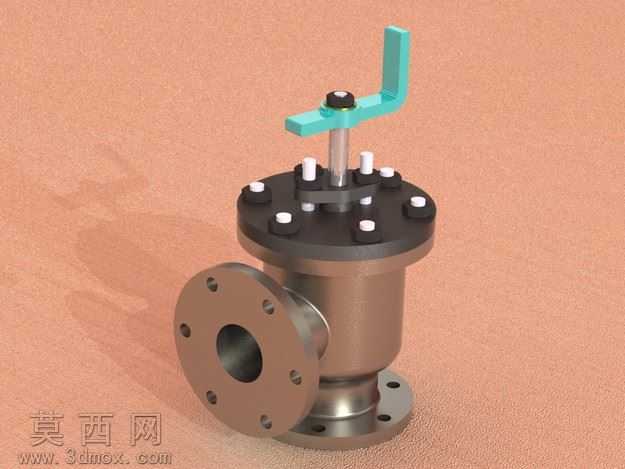

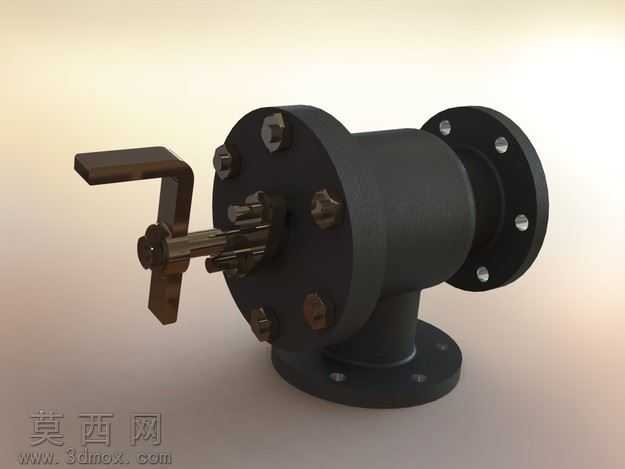

本款给水止回阀采用三维参数化建模完成整体设计，建模过程中优先遵循管路阀门的通用设计规范，针对锅炉给水系统的工况需求完成结构适配。建模阶段先搭建整体装配骨架，以阀体作为核心基准零件，依次完成阀盖、阀瓣、阀杆、手动操作手柄、法兰连接端、紧固螺栓组等零件的特征建模，所有配合面均按照机械装配公差要求预留合理间隙，保证虚拟装配过程中无干涉错配问题。模型的法兰连接端严格参照对应公称通径的法兰标准设计螺栓孔分布、密封面凸台结构，可直接匹配同规格的工业管路安装接口。手动操作机构采用弯折式手柄设计，与阀杆通过扁位结构实现扭矩传递，阀杆与阀盖之间设置多级密封配合结构，还原实际阀门的密封设计逻辑，阀瓣的启闭行程经过参数化校核，可实现介质正向导通、逆向截止的核心功能，适配锅炉给水系统的恒水位控制需求。材质渲染阶段，整体零件采用金属不锈钢材质进行表现，针对阀体、阀盖的铸造加工表面设置细腻的哑光金属质感，对手柄操作面、螺栓外露端面、法兰密封面等机加工位置设置适度的高光反射效果，还原金属零件不同加工工艺的表面质感差异；渲染场景采用柔和的影棚布光，多角度呈现阀门的结构层次，清晰展示法兰连接结构、顶部紧固螺栓布局、手动操作机构的形态特征，同时通过光影对比突出零件的棱角与曲面过渡，让模型整体视觉效果贴近真实工业产品的实物质感。设计过程中充分考虑阀门的实际使用场景，整体采用角式流道结构，相比直通式止回阀更适配管路转角位置的安装需求，顶部的手动操作结构可在设备检修、工况调试阶段实现人工强制启闭，补充了自动止回功能之外的操作灵活性，所有零件的壁厚、螺栓规格选型均参照低压给水阀门的强度要求设计，保证模型结构符合实际工业产品的设计逻辑，可用于产品展示、结构教学、管路装配模拟等多种场景。
