330毫升碳酸饮料易拉罐写实建模

日常做快消品包装相关的三维场景搭建时，这类金属易拉罐是出现频率极高的道具，不管是商超陈列模拟、广告渲染场景搭建，还是自动化灌装生产线的工位干涉验证，都需要精度匹配实物的罐体模型做支撑，不能只做个大概的圆柱糊弄，不然渲染出来质感假，做产线模拟的时候还会出现输送卡位、抓手夹持偏差的问题。

建模前先核对实物的尺寸边界，330毫升容量的细高款易拉罐，总高度控制在120毫米左右，罐身直径66毫米，顶部缩颈后的口径52毫米，底部内凹的拱面深度要控制在8毫米，这个尺寸是和市面主流铝制两片罐的实物完全对齐的，不管是做堆叠模拟还是夹持工位验证，都不会出现尺寸偏差导致的仿真失效。

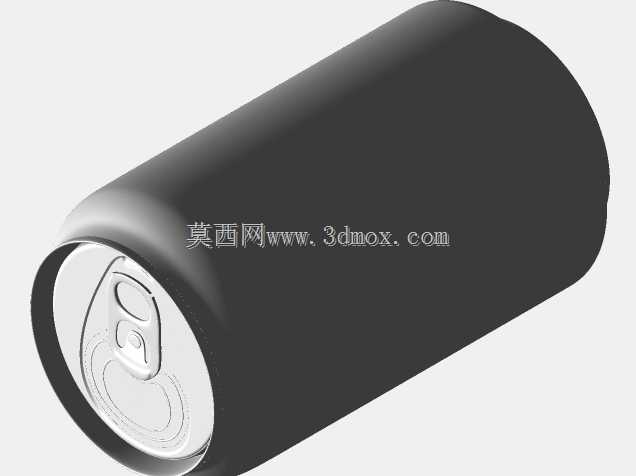

建模的时候先从罐身的回转主体入手，先画半剖面的轮廓草图，把罐身的微锥度、顶部缩颈的圆弧过渡、底部内凹的承压拱面轮廓都画精准，回转生成实体之后，再处理顶部的拉环区域：先做刻线的压痕凹槽，再做拉环的铆钉固定结构、拉环本身的折弯造型，这里要注意拉环和罐盖的配合间隙，不能做穿模，也不能间隙过大显得失真。罐身的底部卷边、顶部和罐盖的咬合卷边结构也要做出来，这些细节是金属罐质感的关键，很多新手建模会忽略卷边的圆弧过渡，做出来的罐体边缘锋利，完全不符合实物的冲压工艺特征。

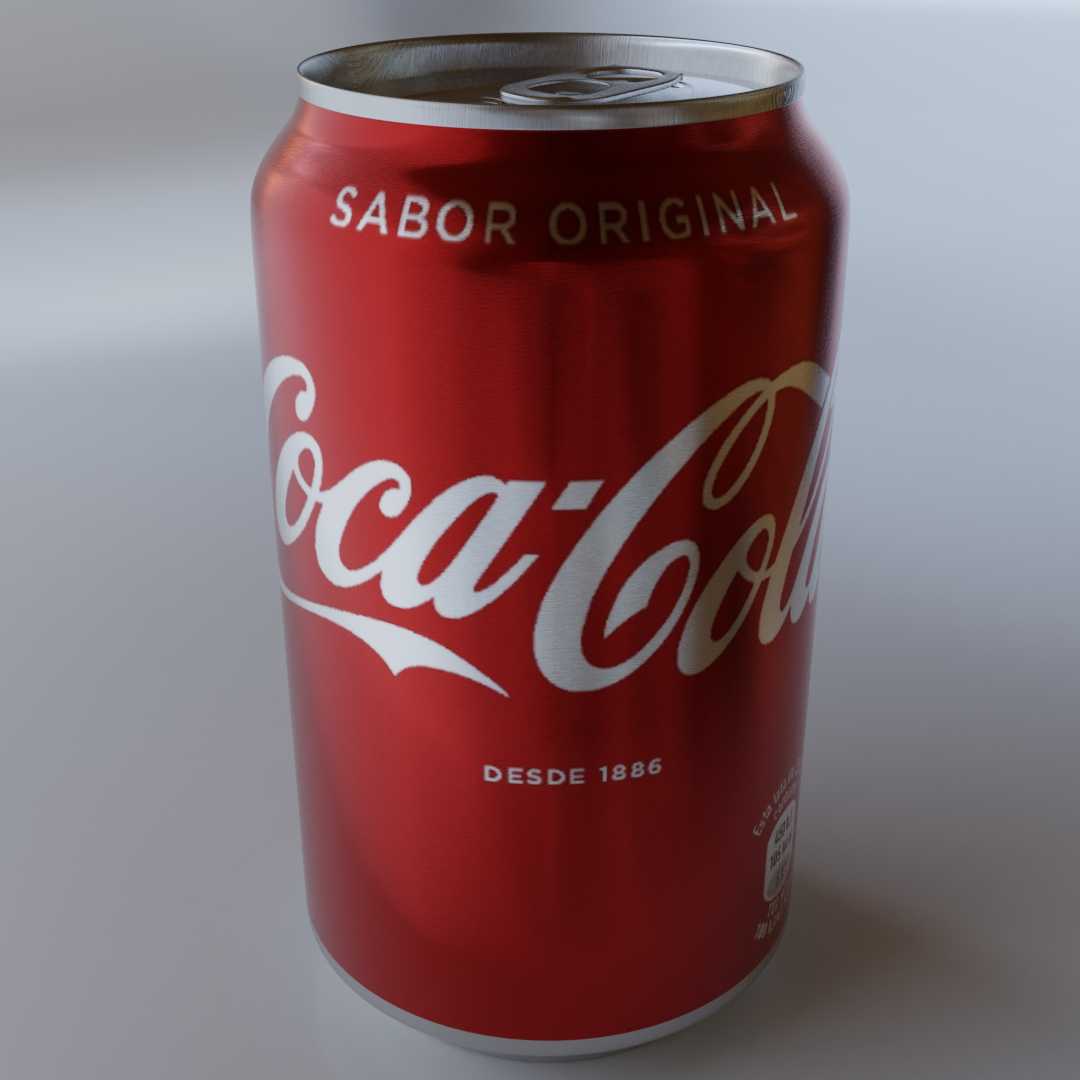

材质处理上，罐身的铝基金属要区分不同区域的质感：印刷区域是带细微磨砂的金属漆面，反光柔和，顶部未印刷的铝盖、底部的裸露铝面是亮面金属，反光更强，拉环的内侧因为冲压断裂会有细微的粗糙质感，这些材质分层做，渲染的时候才能出真实的金属层次。

这类模型除了渲染用，在做灌装生产线的虚拟调试时也能派上用场，比如验证输送导轨的宽度是否适配、分瓶螺杆的螺距是否匹配罐径、机械手抓罐的夹持力作用点是否在罐身的加强筋区域，避免实际调试的时候出现罐体变形、卡罐的问题。建模的时候还要注意罐体的壁厚控制，实物铝罐的壁厚只有0.1毫米左右，做仿真用的模型不需要做实体壁厚，用面模型加壳单元就能满足仿真需求，还能减少模型面数，提升大场景下的运行流畅度。

做罐身的曲面过渡时，要注意缩颈位置的曲面连续性，不能出现折痕，不然渲染的时候会出现明显的硬边，和实物的光滑过渡不符。拉环的开启预刻线要做0.2毫米的深度凹槽，既不能太深导致罐盖结构失效，也不能太浅看不出刻线的存在，这个细节在近景渲染的时候会直接影响真实感。
