BMG5208外转子无刷万向节电机外壳结构

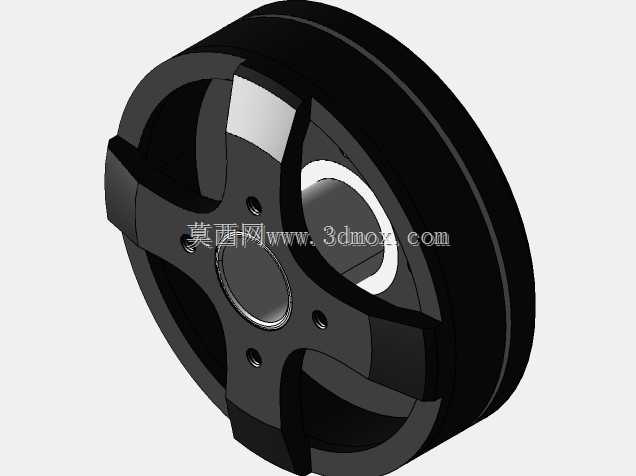

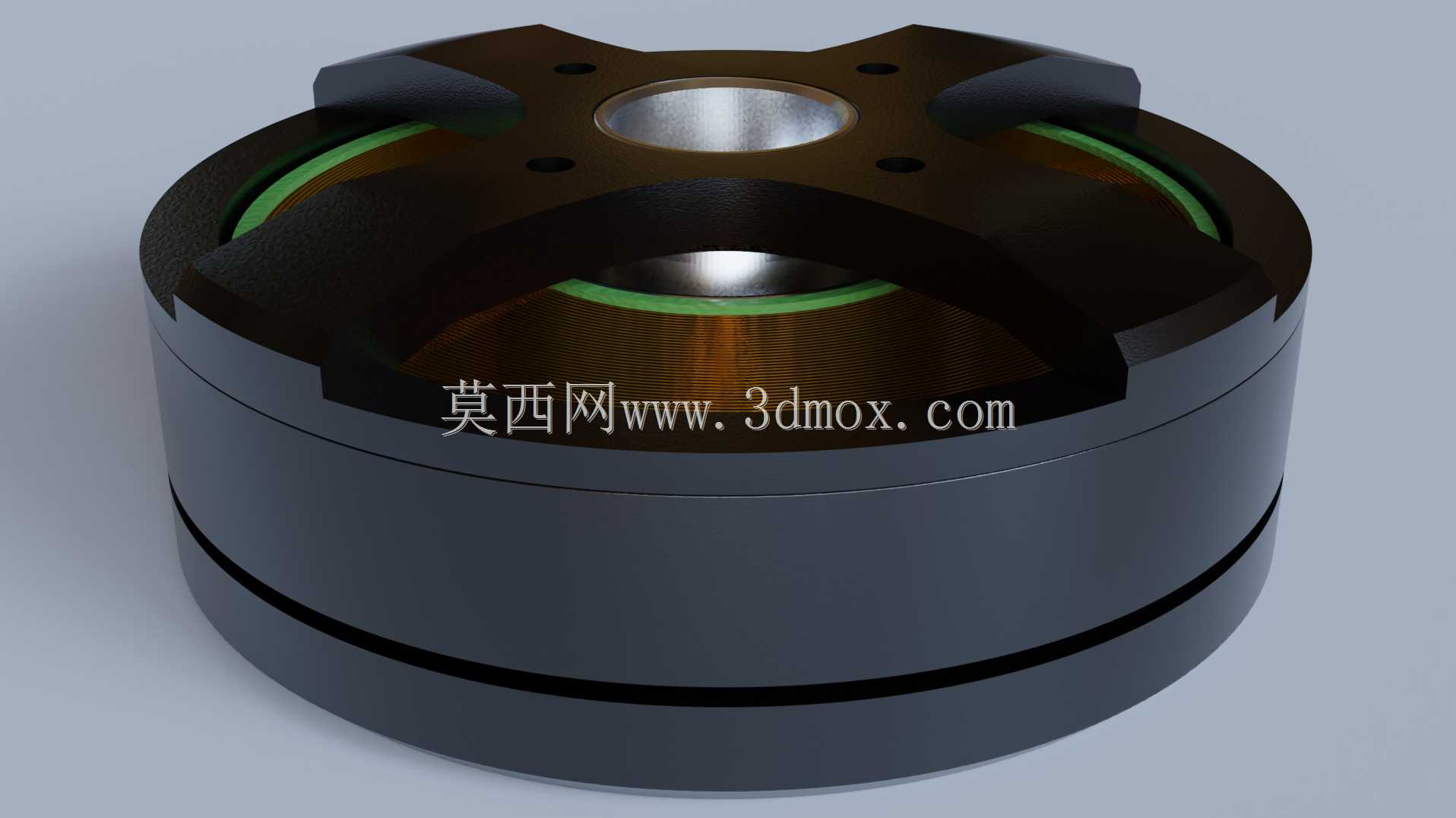

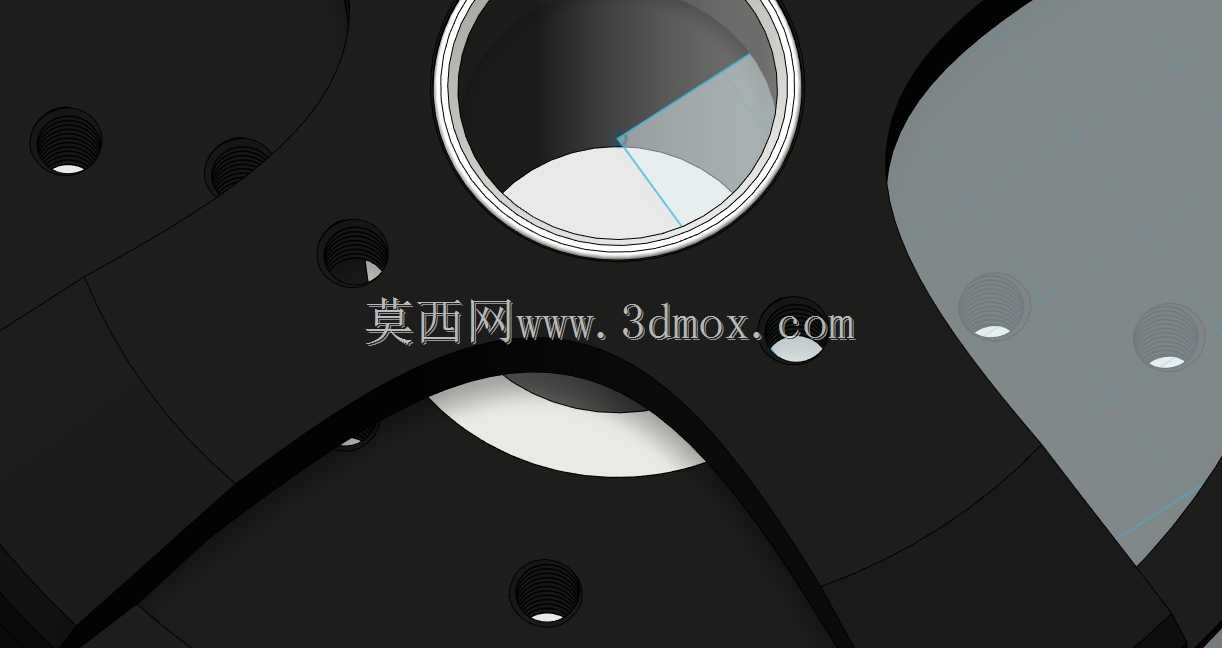

在小型云台、多旋翼无人机动力单元、便携式摄影稳定器这类需要多自由度动力输出的场景中，万向节无刷电机的外壳结构设计直接决定了整套机构的安装适配性与运行稳定性。这款BMG5208规格的外转子万向节电机外壳建模，核心是为集成类项目提供精准的安装边界参考，不需要还原内部绕组、磁钢等细碎零件，就能满足外围结构的干涉校验、安装位匹配需求。从实际工程应用角度看，这类电机常作为云台俯仰、横滚轴的动力输出部件，外壳的上端面预留了十字分布的安装孔位，中心设置了同轴定位凸台，能够直接与负载安装座配合，保证转动过程中负载的同轴度，避免出现偏心抖动的问题。外壳的侧壁做了分段式的镂空开槽设计，并非单纯为了减重，开槽位置刚好对应内部磁钢与定子的配合间隙，既能够给内部绕组留出散热通道，避免长时间运行时热量堆积导致磁钢退磁，也能减少转子转动过程中的风阻，降低运行噪音。建模过程中特意保留了外壳的分层结构特征，外转子的壳体分为上下两段配合结构，接缝处的台阶定位尺寸完全按照实物测绘还原，能够保证在做配套结构设计时，准确避让转子转动时的活动边界，不会出现结构剐蹭。上端的四个凸耳结构是核心安装受力点，每个凸耳上的安装孔位都做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出安装面影响负载的贴合精度，中心的轴孔位置做了倒角处理，既方便装配时的轴系导入，也能去除加工毛刺避免装配时刮伤轴表面。很多工程师在做云台类项目时，往往会因为缺少电机的精准外形模型，反复调整安装支架的尺寸，甚至打样后才发现干涉问题，这个外壳模型完全还原了实物的外部轮廓、安装孔位、转动边界，不需要拆解电机就能完成整套支架的结构设计，大幅缩短前期方案迭代的周期。模型内部做了简化的填充结构，避免三维查看时出现空壳显示的视觉误差，所有外部的安装尺寸、外形轮廓都和实物保持一致，不管是做结构干涉检查，还是做整机的渲染展示，都能直接调用，不需要再额外调整尺寸。在实际选型搭配时，这类外壳尺寸的电机通常适配0.5-2kg级别的负载，安装孔的孔距、中心轴的直径都符合行业通用的云台电机安装规范，能够和市面上多数同规格的云台支架、减震结构直接适配，不需要做额外的改孔调整。
