紧凑型流体控制微型阀结构设计方案

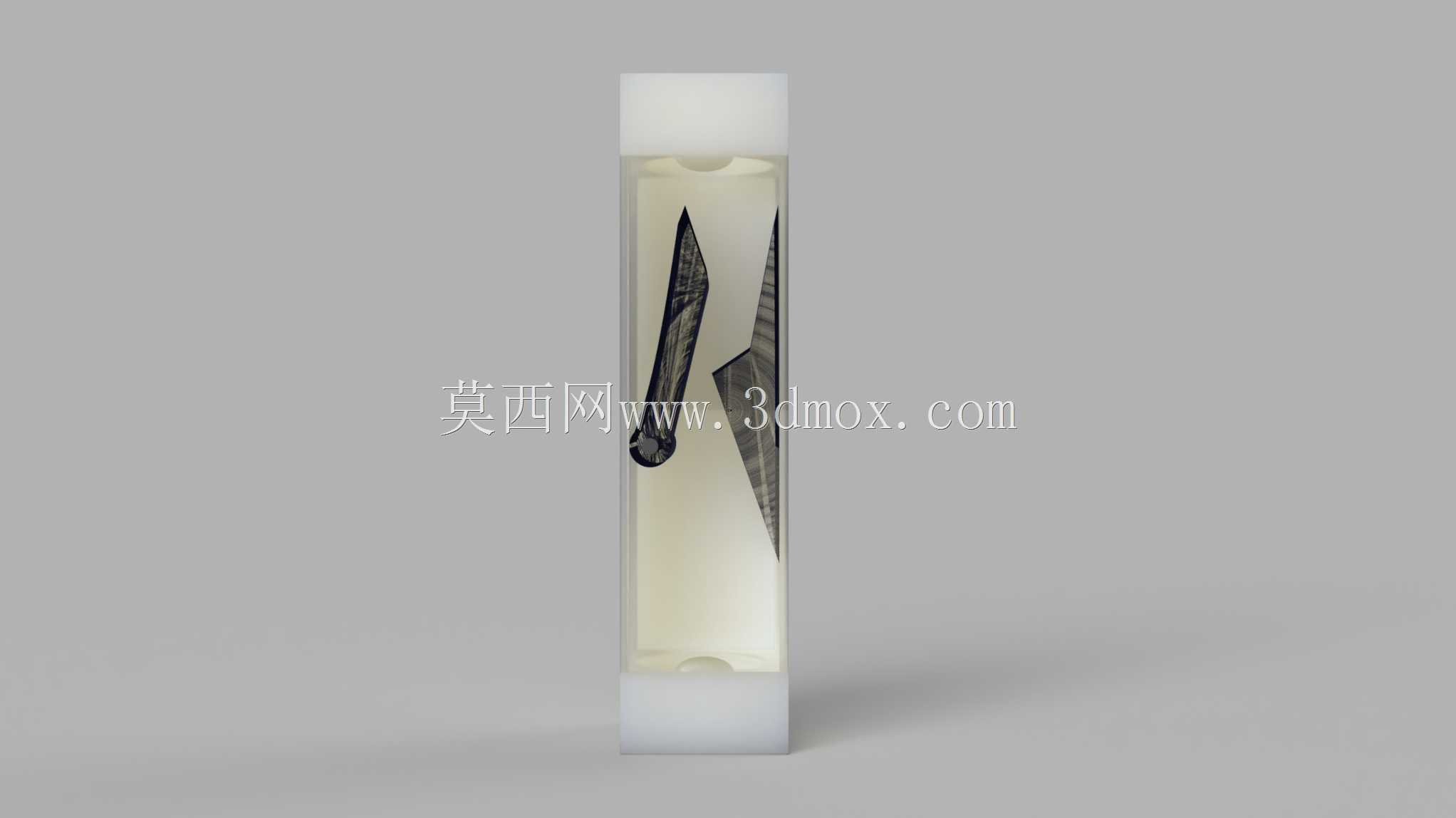

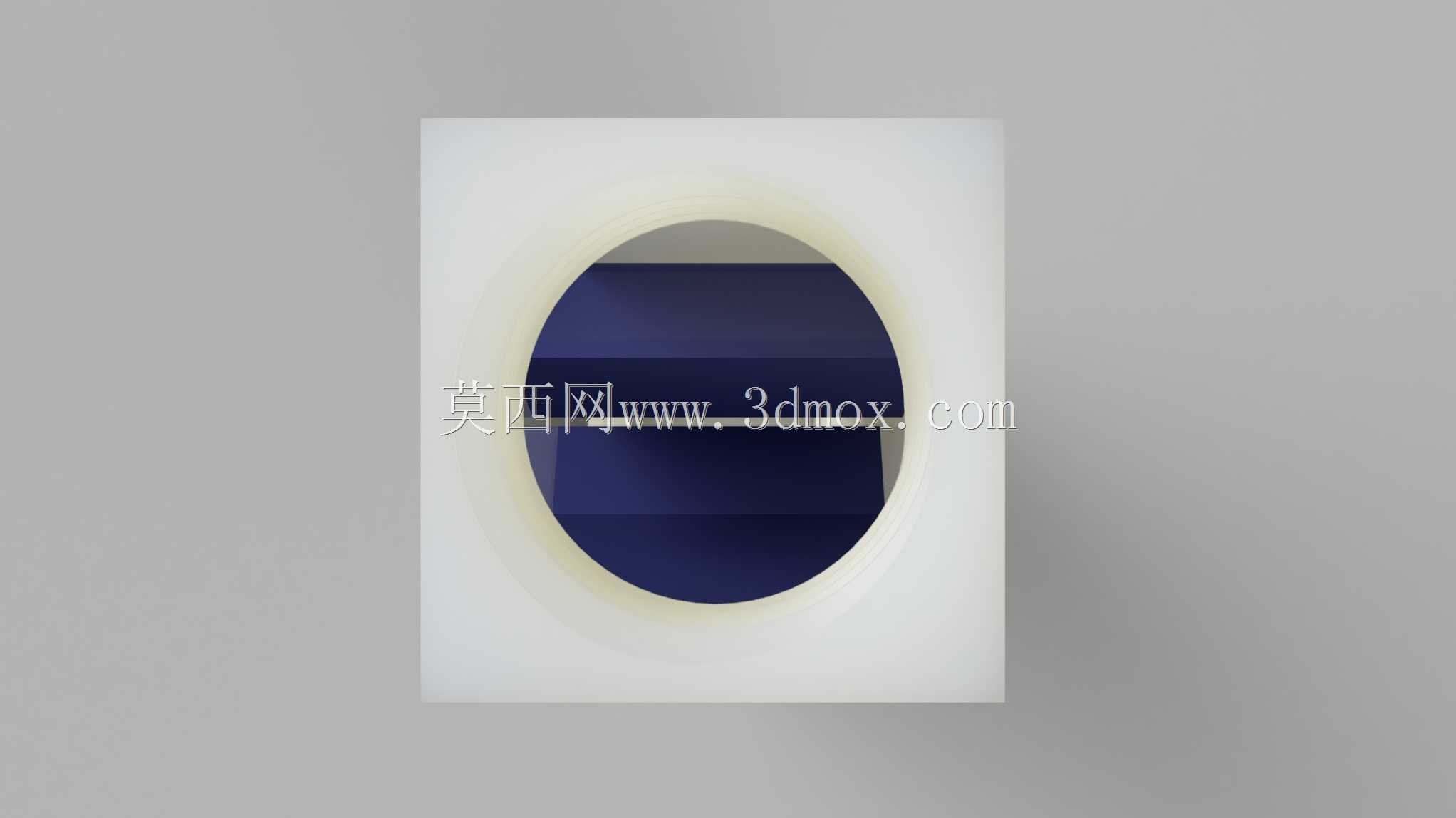

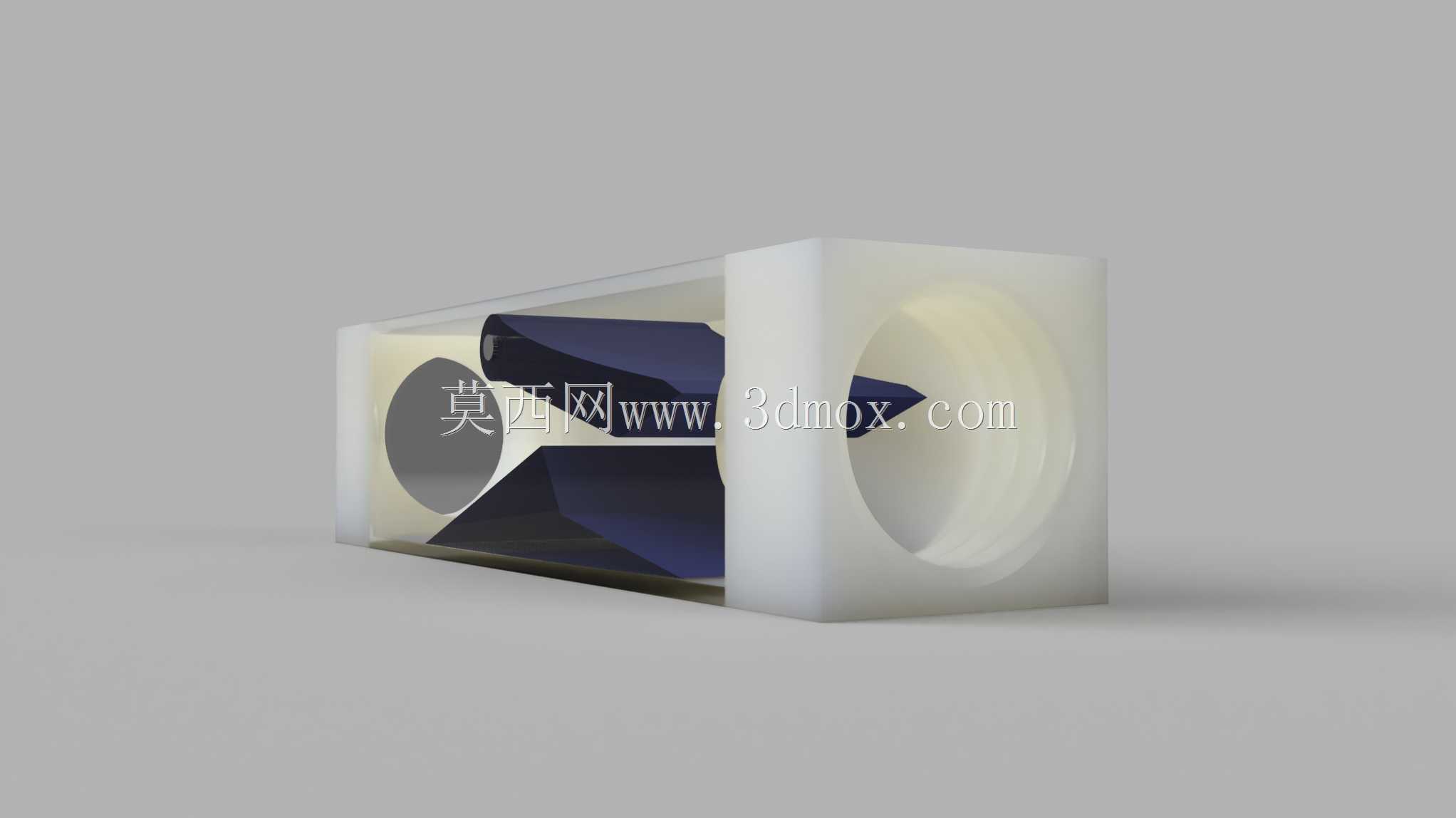

在小流量流体控制场景中，常规通径的阀门往往受限于安装空间无法适配，比如实验室微量流体管路、便携式分析仪器气路、小型医疗设备的药剂输送回路、紧凑型气动控制支路这类场景，对控制元件的体积、流道压损、响应灵敏度都有更严苛的要求，这款微型阀的结构设计正是瞄准这类细分场景的适配需求展开。从实际使用的角度出发，这类微型阀不需要承担大管径管路的通断调节任务，核心要解决的是小通径下的流场稳定性问题——很多同类型微型阀在设计时直接照搬大通径阀门的阀芯结构，导致小流量工况下容易出现流道紊流、出口压力波动大的问题，尤其是在输送低粘度流体或者低压气体时，紊流带来的压力脉动会直接影响后端检测元件或者执行元件的工作精度，因此这款阀在内部流道设计上做了针对性的优化。阀体采用方块式集成结构，而非传统阀门的圆柱式外形，这种设计的核心考量是安装适配性，在紧凑型设备的内部布管中，方块结构可以直接贴装在安装基板上，不需要额外设计弧形的固定抱箍，两个流体接口采用同轴直通式布局，接口端面做了标准的平接密封面，可以直接对接快插接头或者硬管焊接，安装时不需要调整阀体角度，只要对准两端管路的同轴度即可完成固定，有效降低了紧凑型管路的装配难度。内部的导流结构采用渐扩渐缩的流线型设计，流体从入口进入后，不会直接冲击阀芯的直角结构，而是顺着导流面平滑流向调节区域，这种设计可以有效降低流体在阀腔内的局部压损，根据流体力学的基本计算逻辑，这种流线型流道相比直角转折的流道，在相同通径、相同流量下的压损可以降低40%左右，同时能避免直角区域出现流体滞留的死区，对于输送洁净流体或者有洁净度要求的药剂、分析气路来说，无死区的结构可以减少流体残留，避免不同批次流体输送时的交叉污染。设计过程中没有采用传统的截止式阀芯结构，而是采用了楔式导流调节结构，这种结构的优势在于调节行程更短，只需要很小的阀芯位移就可以实现流量从全闭到全开的调节，适配微型驱动元件的行程限制——毕竟在微型设备里，不可能给阀门配置大行程的驱动气缸或者电磁线圈，短行程调节结构可以让配套的驱动元件体积进一步缩小，同时楔式结构的密封面是线性接触，相比平面密封的结构，在小通径下的密封可靠性更高，不容易因为流体里的微小杂质卡滞导致密封失效。从安装边界来看，阀体的整体外轮廓做了等壁厚设计，所有外部棱角都做了小倒角处理，既避免了装配时锐边划伤操作人员或者相邻管路，也能保证注塑或者3D打印加工时的壁厚均匀性，不会出现局部壁厚过大导致的加工缩痕，两个接口的中心高与阀体底面的距离做了统一的尺寸设计，可以适配市面上常见的微型阀安装座标准，不需要单独定制安装支架，直接替换同规格的现有微型阀即可完成设备升级。在实际工况适配中，这款阀可以覆盖低压小流量的流体控制需求，不管是气动回路的支路压力调节，还是小型液路的通断控制，都能保证流场的稳定输出，尤其是在对压力波动敏感的分析仪器场景中，平滑的流道设计可以让出口端的流体压力保持稳定，不会因为阀本身的结构问题带来额外的压力脉动，影响后端检测数据的准确性。另外，方块式的阀体结构侧面预留了平整的安装面，可以直接粘贴压力检测元件或者流量传感器，不需要额外设计传感器的安装支架，进一步压缩整个流体控制单元的占用空间，这对于便携式设备的内部布局来说非常友好，毕竟便携式设备的内部空间每一寸都需要精打细算，集成化的结构可以减少额外的连接管路和固定零件，降低整个系统的泄漏点数量，提升系统整体的可靠性。
