多股捻合重型承重绳索结构设计

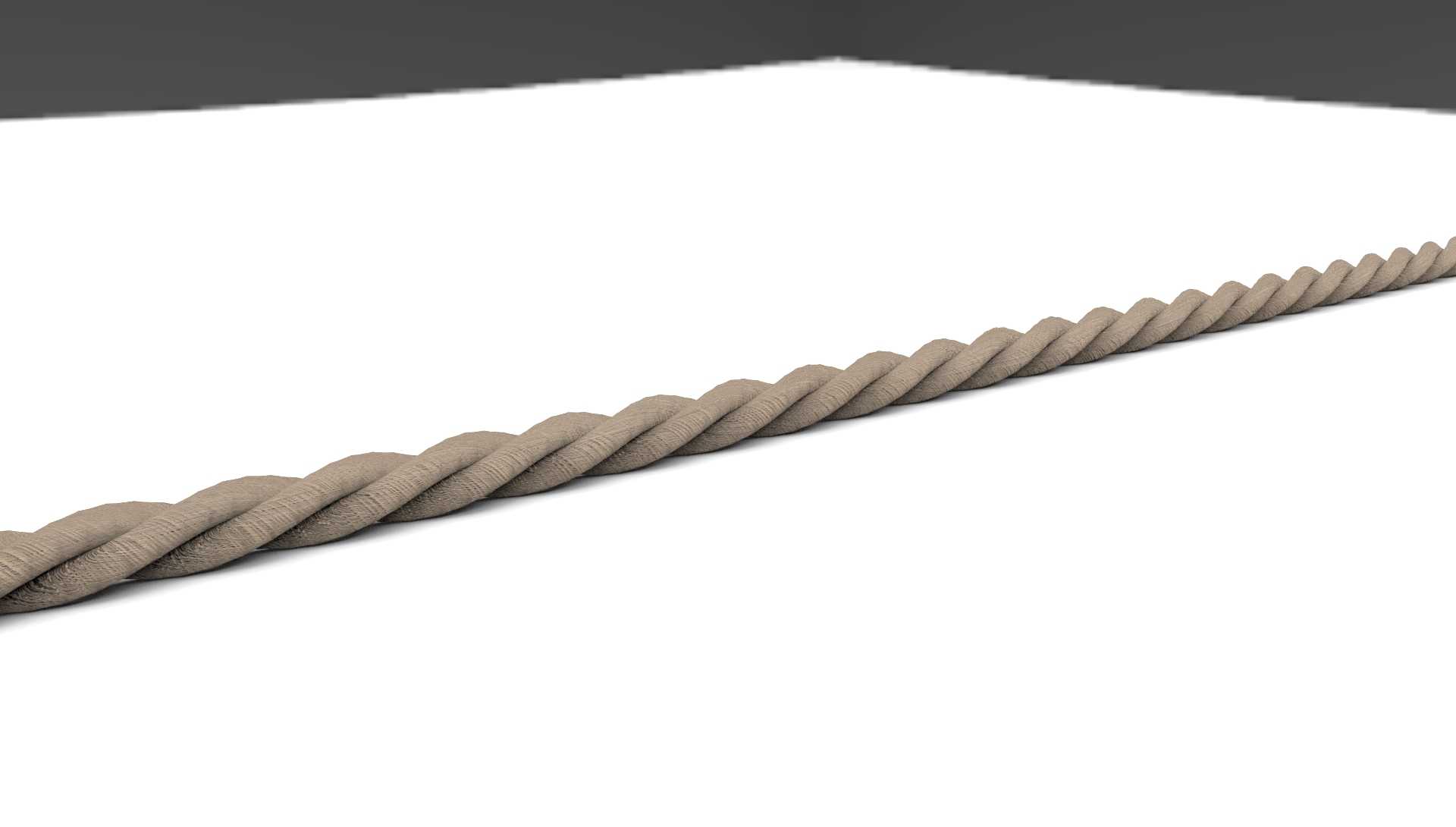

在港口装卸、船舶系泊、重型设备牵引、户外高空作业防护等场景中，多股捻合的承重绳索是核心受力构件，这类构件的三维建模精度直接影响后续受力仿真、配套索具设计的匹配度。建模前首先要明确绳索的应用边界，比如用于船舶系泊的绳索，单股捻距通常控制在绳径的6-8倍，过密的捻合会提升绳索刚性但降低弯曲疲劳寿命，过松的捻合则会在受拉时出现单股滑移，导致整体承重能力骤降。建模时先确定绳索的公称直径，根据实际承重需求选定单股纤维束的截面尺寸，以三股捻合结构为例，首先绘制单根绳股的螺旋引导线，螺旋线的螺距对应实际捻距，螺旋半径要匹配三股合捻后的整体外径，避免合捻后出现绳股干涉或者间隙过大的问题。单根绳股的建模不能直接用圆柱体沿螺旋线扫描，因为实际捻合过程中绳股会受挤压产生截面形变，需要先对单股截面做椭圆化处理，椭圆的长轴沿绳索径向布置，短轴沿捻合切线方向，这样扫描出来的绳股合捻后贴合度更符合实际生产的绳索形态。完成单股建模后，通过圆周阵列生成其余绳股，阵列时要注意每根绳股的螺旋线旋向保持一致，多股绳索的捻向通常根据使用场景选定，比如经常穿过滑轮的牵引绳会选用交互捻结构，避免绳索在受力时出现自转松股。建模完成后要检查安装边界，比如绳索端部配套的索节、卸扣的连接尺寸，绳索外径要和卸扣的绳槽直径匹配，间隙控制在绳径的2%-5%，间隙过大会导致绳索受剪应力集中，间隙过小则会出现安装卡滞。这类绳索模型还可用于吊装方案的运动仿真，模拟绳索在起吊过程中的弯曲形变、与吊具的接触受力，提前排查绳索与周边设备的干涉问题，避免现场吊装时出现绳索磨损设备或者受力过载的情况。建模过程中要注意绳股表面的纹理细节，实际绳索表面的纤维毛刺、捻合产生的细微凹凸不需要过度建模，否则会大幅增加模型文件体量，影响后续装配和仿真的运行效率，只需要保证整体捻合结构、尺寸参数、受力方向的结构特征准确即可，对于需要做渲染展示的场景，可以在装配完成后给绳索模型添加对应的材质纹理，还原纤维或者钢丝材质的表面质感，满足方案展示的视觉需求。
