JBL脉冲3便携蓝牙音箱外观结构设计

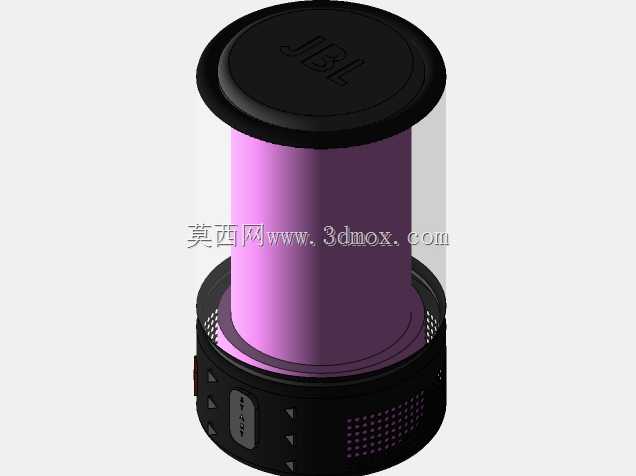

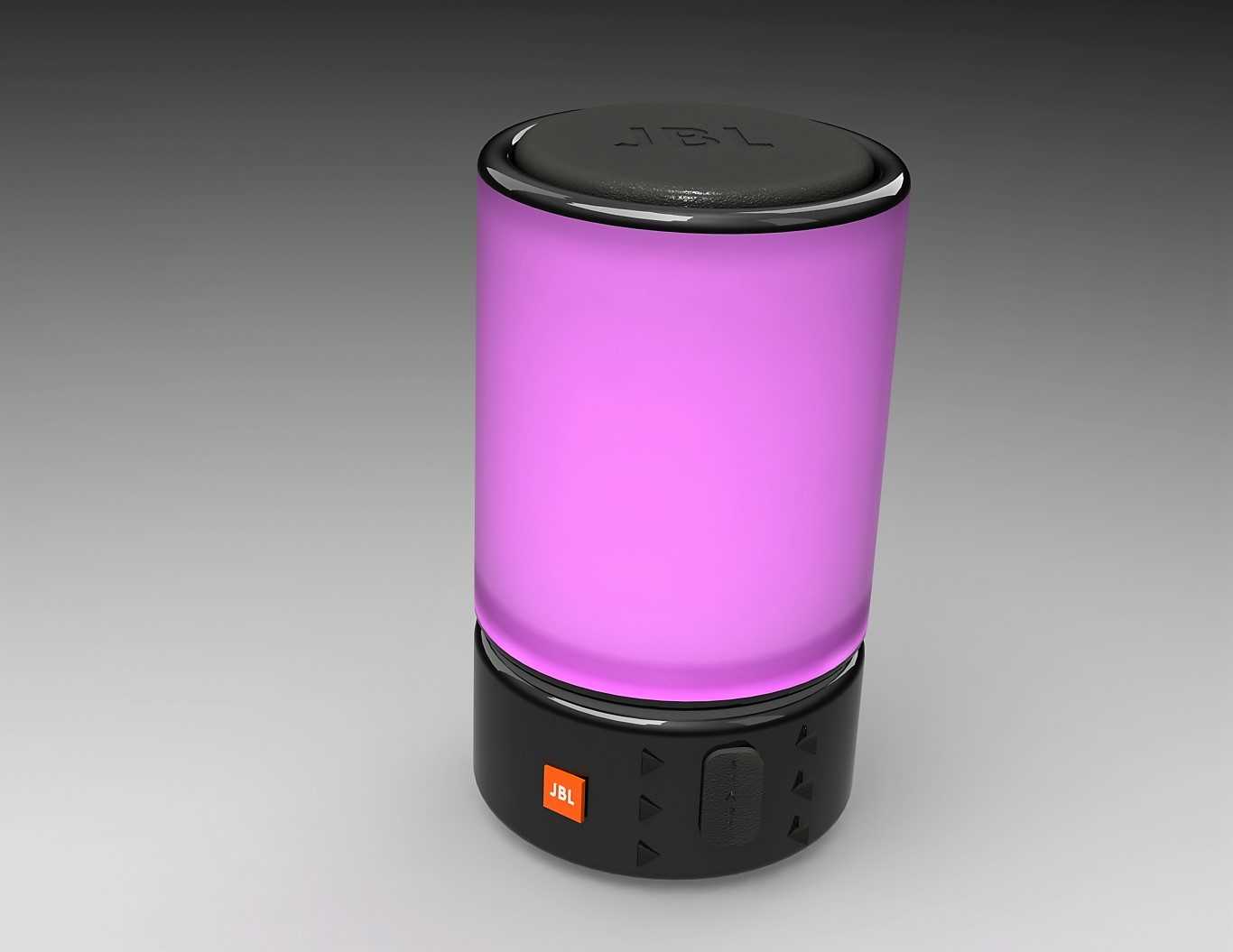

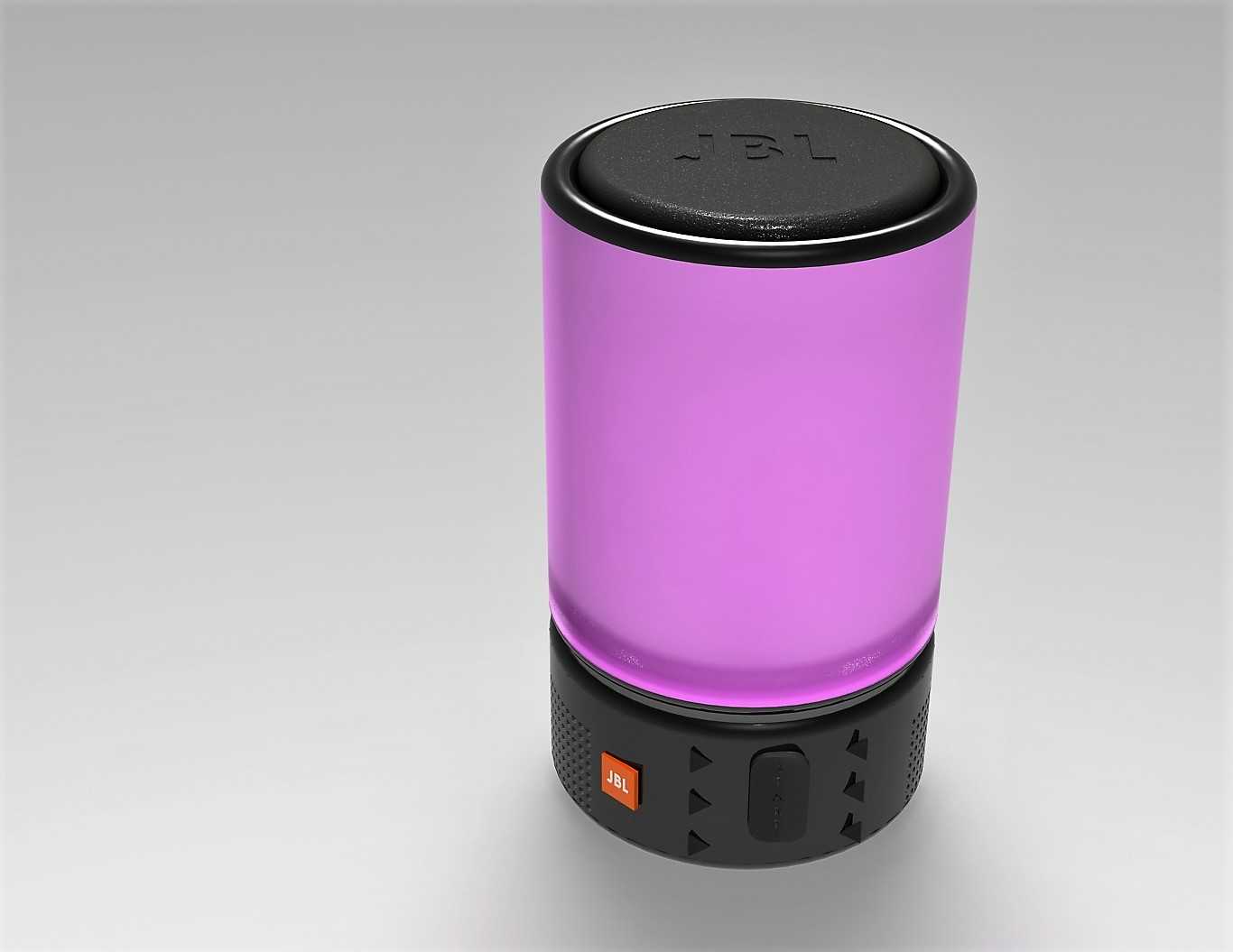

这款便携蓝牙音箱的三维建模过程，首先从拆解产品功能分区入手，先确定整机的三段式结构布局：顶部为操控按键区，中部为透光发声腔体，底部为功能接口与防滑底座，整体采用圆柱类回转体构型，适配手持握持与桌面平放的双重使用场景，日常可放置于书桌、户外露营台面、车载杯架等位置，满足近距离音频播放需求。建模初期先绘制中心基准轴，以此为基准搭建各段的回转截面轮廓，先完成顶部黑色磨砂面盖的曲面构建，面盖边缘做R1.2的圆角过渡，避免握持时的硌手感，面盖表面的品牌标识采用凹陷浮雕处理，深度控制在0.3mm，兼顾触感辨识度与外观整体性。中部腔体为半透明透光材质，建模时单独拆分出透光罩的薄壁结构，壁厚设定为1.8mm，既保证LED灯光的均匀透出效果，又能满足装配时的结构强度要求，透光罩与上下部件的衔接处做0.5mm的止口配合，避免装配后出现缝隙不均的问题。底部功能区的建模需要重点处理按键与接口的布局，侧面的功能按键采用对称式排布，按键凸起高度为1.5mm，按压行程预留0.8mm，按键周边做斜度导向，方便盲操作时的触感定位；电源开关按键做差异化的尺寸设计，与周边功能按键形成区分，降低误触概率；侧面的品牌标识采用凸印结构，高度0.2mm，适配后续的丝印或模内注塑工艺。底座部分做环形防滑胶圈的安装槽，槽深0.8mm，胶圈突出底座底面0.5mm，保证放置在光滑桌面时的防滑稳定性，底座侧面的出声孔采用阵列式排布，开孔直径1.2mm，开孔率控制在18%左右，兼顾出声效率与防尘防护要求。建模过程中需要重点核对各部件的装配间隙，相邻塑料件的单边间隙预留0.15mm，透光件与硬质结构件的间隙预留0.1mm，避免热胀冷缩导致的装配卡滞；整机的外径尺寸控制在80mm左右，总高度控制在180mm范围内，适配常规车载杯架的安装尺寸边界，满足便携外出的携带需求。渲染阶段需要区分不同部件的材质属性，顶部面盖与底座采用哑光磨砂塑料材质，粗糙度设置为0.6，中部透光罩采用半透明PC材质，透光率调整为35%，搭配内部的发光效果模拟，还原产品实际使用时的灯光视觉效果，按键部分采用软胶材质，粗糙度设置为0.8，模拟实际按键的触感质感。
